SKF TMBH 1 Bedienungsanleitung
Verwandte Anleitungen für SKF TMBH 1
Inhaltszusammenfassung für SKF TMBH 1

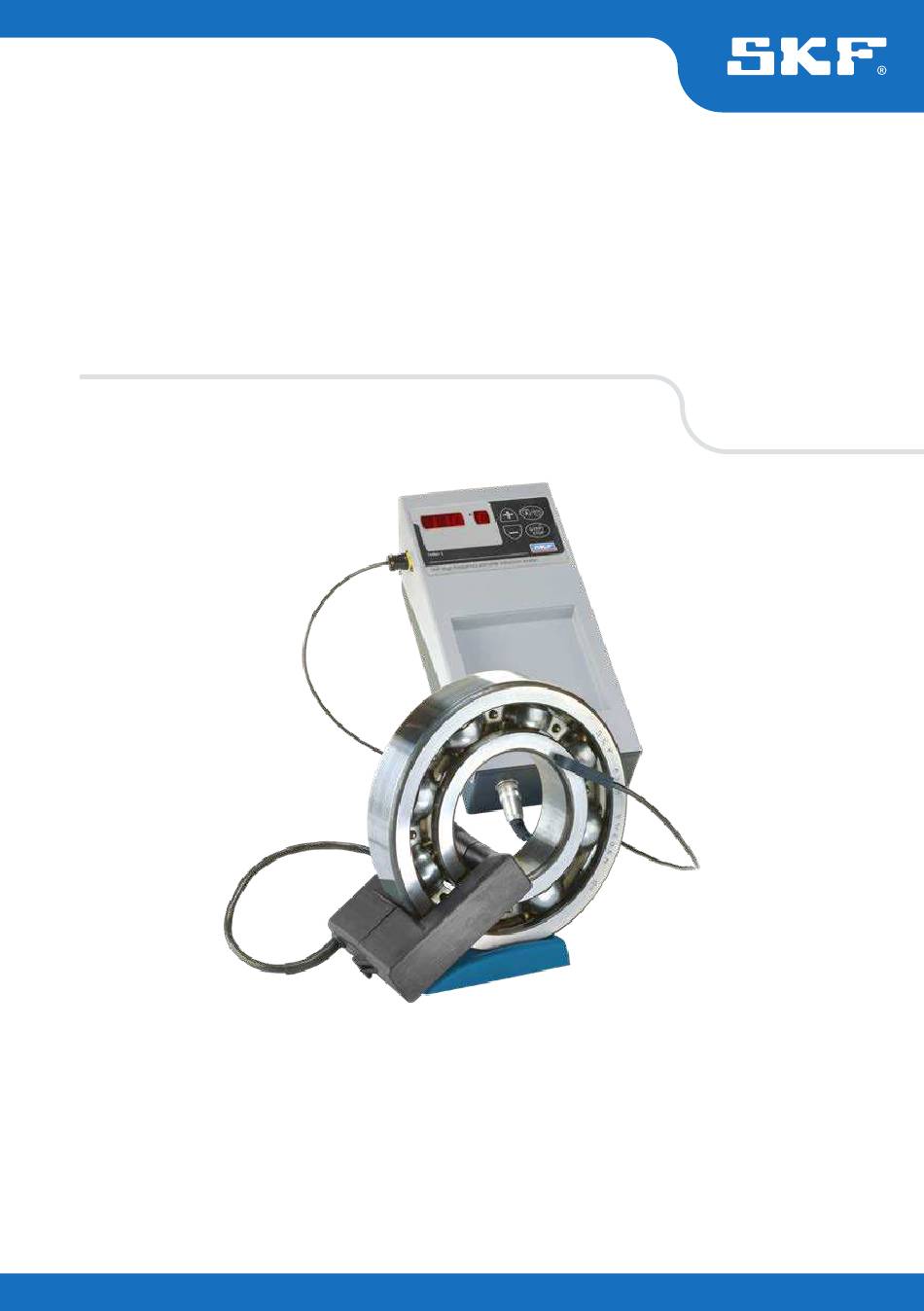

- Seite 1 SKF TMBH 1 Instructions for use Instruções de uso Mode d’emploi 使用说明书 Bedienungsanleitung Инструкция по эксплуатации Instrucciones de uso Betjeningsvejledning Manuale d’istruzioni...
- Seite 3 English Français Deutsch Español Italiano Português 中文 Русский Dansk...
- Seite 20 Inhaltsverzeichnis EU Konformitätserklärung ..................19 Sicherheitshinweise ....................19 Einführung .....................20 1.1 Arbeitsweise .........................20 Technische Daten ...................21 Gebrauchsanweisung ..................22 3.1 Inbetriebname ......................22 3.2 Regeleinheit ........................23 3.3 Entmagnetisieren ......................24 Sichterheitseinrichtungen ................24 Wartung ......................24 5.1 Fehlersuche ........................25 Ersatzteilliste ....................25 Übersetzung der Original-Bedienungsanleitungen SKF TMBH 1...
-
Seite 21: Eu Konformitätserklärung
Nie auf Temperaturen oberhalb 200 °C aufheizen. • Nie die Anwärmzange während des Betriebes öffnen, entfernen oder abklemmen. • Erwärmte Teile nicht ohne Sicherheitsvorkehrungen (z.B. Schutzhandschuhe) handhaben. • Gerät niemals verändern. • Alle Reparaturen sind von einer SKF Werkstatt durchzuführen. SKF TMBH 1... -
Seite 22: Einführung
Laufbahnen kommen. In jedem Fall sind bei der Erwärmung die für das jeweilige Lager maximal zulässigen Betriebstemperaturen nicht zu überschreiten. Mit dem Anwärmgerät TMBH 1 lassen sich die meisten gefetteten und abgedichteten Lager ohne die Gefahr von Beschädigungen erwärmen. SKF TMBH 1... -
Seite 23: Technische Daten
114 ™ 114 mm Anwärmzange Öffnung Anwärmzange 52 ™ 52 mm Komplette Einheit einschl. Tragetasche 370 ™ 240 ™ 130 mm 75 cm Länge Anschlußkabel f. Anwärmzange Länge Anschlußkabel f. Stromversorgung 100 cm Länge Anschlußkabel f. Temperaturfühler 4,5 kg Gesamtgewicht SKF TMBH 1... -
Seite 24: Gebrauchsanweisung
Bei der Erwärmung von Wälzlagern den Temperaturfühler immer am Innenring anbringen. Hauptschalter an Gerätestirnseite (neben Kaltgerätestecker) einschalten. Anwärmzange durch die Bohrung des zu erwärmenden Werkstücks führen und Anwärmzange schließen. Werkstück auf Werkstück-Unterlage positionieren. Dann gemäß der Anleitung in Abschnitt 3.2 weiterverfahren. SKF TMBH 1... -
Seite 25: Regeleinheit
3.2 Regeleinheit Bearing Heater TMBH 1 3.2.1 Arbeiten mit ZEITAUTOMATIK A. Falls notwendig von TEMPERATURAUTOMATIK auf ZEITAUTOMATIK umstellen durch Drücken der Taste B. Anwärmzeit durch Drücken der Tasten auswählen. C. Anwärmvorgang mit Taste starten. Die verbleibende Anwärmzeit wird angezeigt. Bitte beachten, daß die Anwärmzange nicht für Temperaturen über 200 °C geeignet ist. -
Seite 26: Direkte Temperaturmessung
Überlastung zu schützen. Die ferritischen Pole sind sauber zu halten und es ist im Betrieb stets darauf zu achten, daß die Zange vollständig geschlossen ist. Beim Sicherungswechsel auf gleichen Sicherungstyp achten (eine Ersatzsicherung ist im Sicherungsfach an der Gerätestirnseite enthalten). SKF TMBH 1... -
Seite 27: Fehlersuche
TMBH 1-2 Anwärmzange (mit Kabel und Stecker) TMBH 1-2A Steckerset für Anwärmkabel (Stecker und Buchse) TMBH 1-3 Temperaturfühler (mit Kabel und Stecker) TMBH 1-3A Steckerset für Temperaturfühler (Stecker und Buchse) TMBH 1-5 Werkstück-Unterlage MP524 Gebrauchsanweisung WELTWEITE PATENTE SKF TMBH 1... - Seite 77 SKF TMBH 1...
- Seite 78 SKF TMBH 1...
- Seite 80 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
