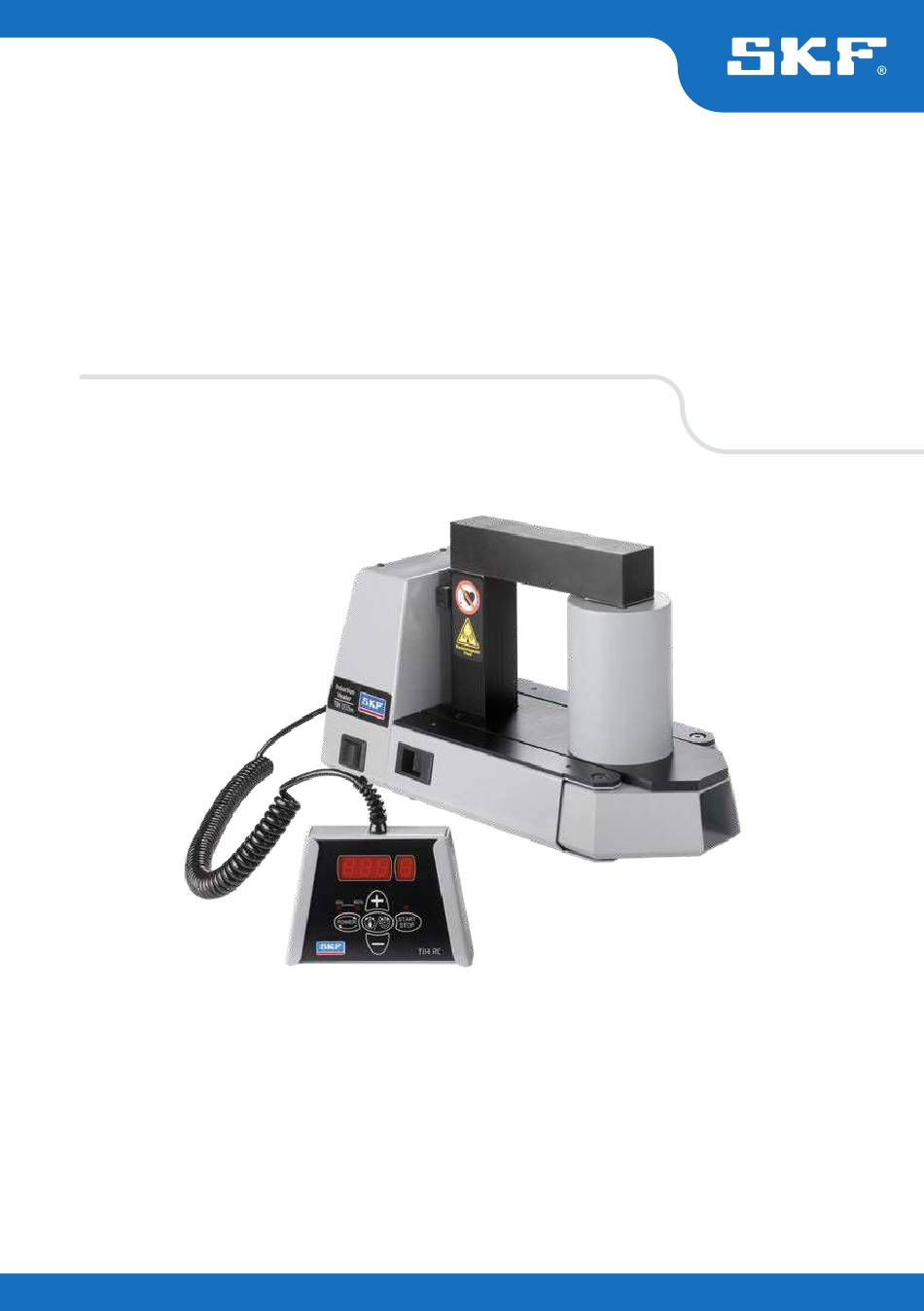

- Seite 1 SKF TIH 030m Instructions for use Instruções de uso Mode d’emploi 使用说明书 Bedienungsanleitung Инструкция по эксплуатации Instrucciones de uso Betjeningsvejledning Manuale d’istruzioni...
- Seite 3 English Français Deutsch Español Italiano Português 中文 Русский Dansk...
- Seite 28 5.1 Bedienfeld, Anzeigefunktionen ...................33 5.2 Bedienfeld, Tastenfunktionen ..................33 5.3 Temperatur-automatik ....................33 5.4 Zeit-automatik ......................34 5.5 Thermometermodus ....................35 5.6 Ändern der Temperatureinheit ...................35 5.7 Entmagnetisierung ......................35 5.8 Leistungsdrosselung ....................35 Sicherheitseinrichtungen ................36 Fehlersuche ....................36 Ersatzteil-liste ....................36 Instandhaltung ....................37 Übersetzung der Original-Bedienungsanleitungen SKF TIH 030m...
-
Seite 29: Ce Konformitätserklärung
EUROPÄISCHEN NIEDERSPANNUNGSRICHTLINIE 2014/35/EU, EMC DIRECTIVE 2014/30/EU gemäß harmonisierter Norm für EN61000-6-3:2007 /A1:2011 EN61000-6-2:2005 EN61000-4-2 EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-8 EN61000-4-11 RoHS-RICHTLINIE (EU) 2015/863 konstruiert und hergestellt wurde. Houten, in den Niederlanden, April 2019 Sébastien David Leiter Produktentwicklung und Qualität SKF TIH 030m... -
Seite 30: Safety Recommendations
Da das Induktionsheizgerät TIH 030m ein Magnetfeld erzeugt, sollten Personen mit einem Herzschrittmacher einen Mindestabstand von 5 m zum TIH 030m einhalten, wenn dieses in Betrieb ist. Auch andere empindliche elektronische Geräte, z. B. Armbanduhren können durch dieses Magnetfeld beeinlusst werden. -
Seite 31: Einführung

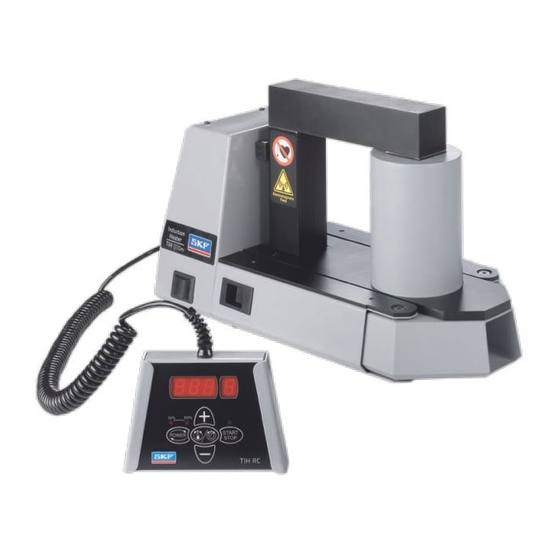

Es können jedoch auch andere ringförmige Bauteile wie, Buchsen, Schrumpfringe, Riemenscheiben und Zahnräder erwärmt werden, sofern sie aus Metall sind und einen geschlossenen Stromkreis bilden. Mit dem TIH 030m können alle Lager angewärmt werden, die bei aufgelegtem Joch über die Induktionsspule und zwischen die vertikalen Halterungen passen. -
Seite 32: Herausragende Merkmale
1.3 Herausragende Merkmale • Abnehmbares Bedienteil Das Bedienfeld des TIH 030m ist als Fernbedienung ausgeführt und vom Gerät abnehmbar. Das vereinfacht die Bedienung und ermöglicht das Arbeiten mit Abstand zum Werkstück während des Anwärmens . • Induktionsspule Die Induktionsspule beindet sich außerhalb des Gehäuses, direkt im Zentrum des anzuwärmenden Werkstücks. -
Seite 33: Technische Daten
Massiv-Werkstücke: 20 kg Maximaltemperatur ca. 250 °C Abhängig vom Lager oder dem Gewicht des Werkstücks. Für höhere Temperaturen wenden Sie sich bitte direkt an SKF. 28 kg (Pendelrollenlager 23136) Standardjoche: Für Lager mit einem Bohrungsdurchmesser ab: 45 x 45 x 215 mm... -
Seite 34: Netzanschluss
- Falls erforderlich, dass Joch ganz vom Gerät nehmen. - Das Joch in die Bohrung des Werkstück einführen. - Das Joch mit dem Werkstück so auf dem TIH 030m platzieren, dass es mit der hellen Unterseite gleichmäßig auf beiden vertikalen Schenkeln auliegt. -
Seite 35: Bedienung
über 110 °C erforderlich werden. Bei Wälzlagern dürfen dabei keinesfalls die höchstzulässigen Temperaturen überschritten werden, die von den Lagerringen, von den Dichtungen, vom Käig und/oder vom Schmierstoff abhängen können. Die höchstzulässigen Temperaturen für SKF Wälzlager können u. a. dem SKF SKF TIH 030m... -
Seite 36: Zeit-Automatik
Verbleibt das Werkstück auf dem Gerät, wird es, sobald die Temperatur des Werkstücks um 10 °C fällt, erneut angewärmt. Um den Anwärmvorgang abzubrechen, die Taste START / STOP drücken. • Das TIH 030m ist nun zum Anwärmen weiterer Werkstücke mit den gleichen Einstellungen bereit. 5.4 Zeit-automatik •... -
Seite 37: Thermometermodus
Am Ende des Anwärmvorgangs wird das Werkstück automatisch entmagnetisiert. Eine Entmagnetisierung erfolgt jedoch nicht, wenn die Stromzufuhr unterbrochen oder der Hauptschalter ausgeschaltet wird. Um das TIH 030m nur zur Entmagnetisierung zu verwenden, die ZEIT-AUTOMATIK wählen und die Zeit auf 0,1 Minuten (6 Sekunden) einstellen. -
Seite 38: Sicherheitseinrichtungen
6. Sicherheitseinrichtungen Das TIH 030m ist mit folgenden Schutzeinrichtungen ausgerüstet: • Übertemperatur-Schutzeinrichtung • Automatische Stromregelung • Überstromschutzschalter • Beim Betrieb mit TEMPERATUR-AUTOMATIK wird der Anwärmvorgang abgebrochen, wenn nicht innerhalb 15 Sekunden ein Temperaturanstieg von 1 °C registriert wird. Um dieses Intervall auf 30 Sekunden zu erhöhen, gleichzeitig die Tasten MODE und DOWN drücken. -
Seite 39: Instandhaltung
Jochhalterungssatz - 45 x 45 x 100 mm (2x) TIH CP Steuerplatine TIH RC Bedienteil TIH CB10A Hauptschalter 10A für TIH 030m/230 V TIH CB20A Hauptschalter 20A für TIH 030M/110 V TIH P20 Temperaturfühler, Typ K, einschließlich Kabel und Stecker LGAF 3E/0.035 Tube mit Montagepaste für die Wartung von Induktions-... - Seite 113 SKF TIH 030m...
- Seite 114 SKF TIH 030m...
- Seite 116 La riproduzione, anche parziale, del contenuto di questa pubblicazione è consentita soltanto previa autorizzazione scritta della SKF. Nella stesura è stata dedicata la massima attenzione al fine di assicurare l’accuratezza dei dati, tuttavia non si possono accettare responsabilità per eventuali errori od omissioni, nonché...
