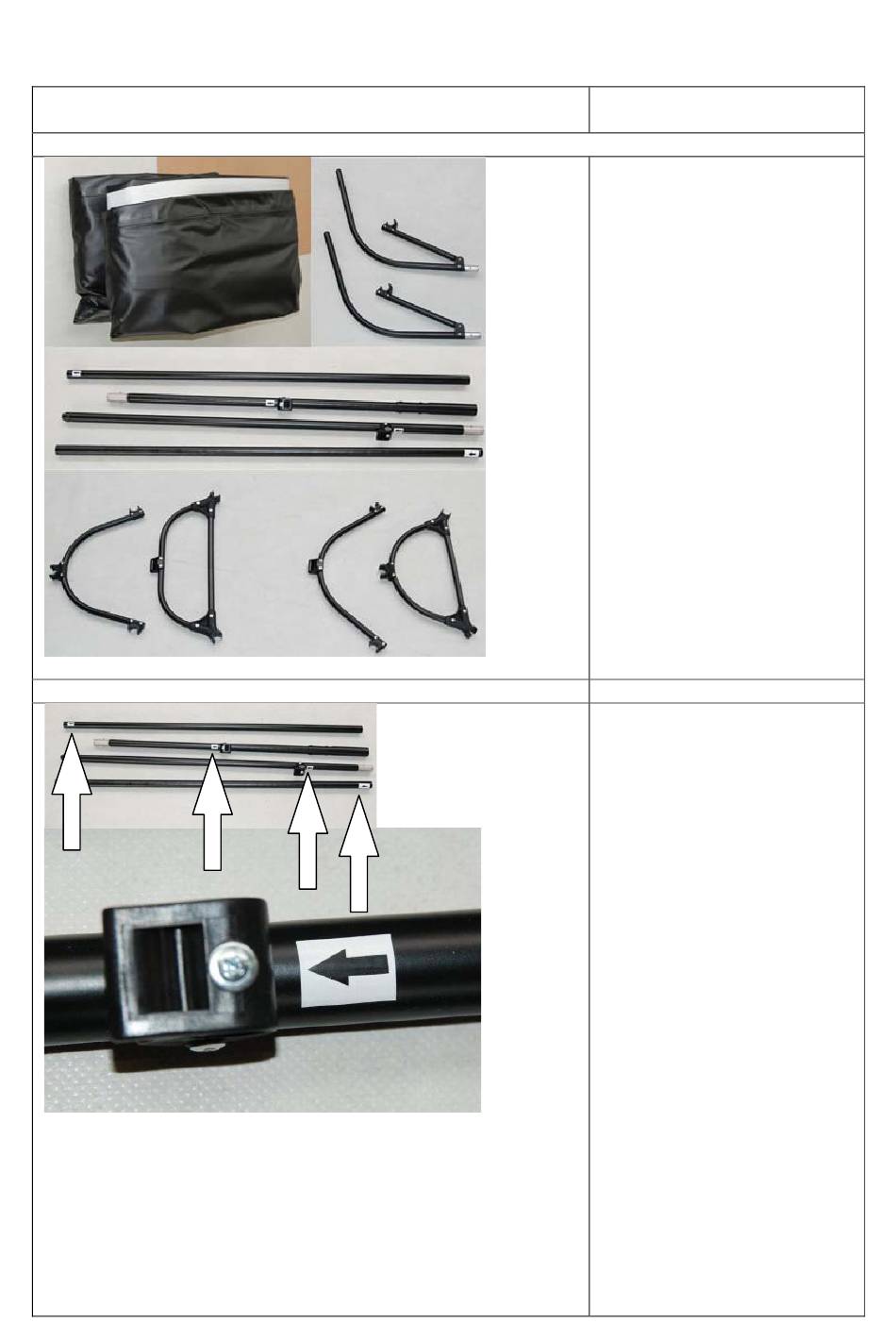

1) Lieferumfang
3)
4)
2) Markierungen
1)
5)
2)
Folgende Baugruppen sowie
Teile befinden sich im
Lieferumfang:
1) 1 x Bootshaut
2) 2 x Steven (Bug und
Heck = identisch)
3) 4 x Kielstange
4) 1 x offener Spant (tiefer
als für hinteren Sitz) und
1 x geschlossener
Spant (breiter als für
hinteren Sitz) für
Vordersitz
5) 1 x offener Spant und 1
x geschlossener Spant
für Hintersitz
6) Tragerucksack/Tasche
(o. Abb.)
7) Reparaturset (o. Abb.)
8) Doppelhubpumpe (o.
Abb.)
Die 4 Kielstangen sind mit
Pfeilen markiert. Das hilft
Ihnen bei der Zuordnung, wo
welche Stange ihren Platz
hat.
Sie finden auf jeder Stange
einen Pfeil. Der Pfeil muss
immer vom Heck in Richtung
Bug des Bootes zeigen. Bei
der hintersten Stange ist der
Pfeil auch an der hintersten
Position auf der Stange. Bei
der zweiten Stange von
hinten aus gesehen, ist der
Pfeil etwas weiter vorne,
usw. Bei der vordersten
Stange ist der Pfeil ganz
vorne platziert – und er zeigt
immer in Richtung Bug des
scubi 2.
Auf nebenstehendem Bild ist
die unterste Stange die,
welche ins Heck gehört. Die
oberste Stange ist die vom
Bug. Die beiden mittleren
