1.4.3 Montage, liegend
Eine vibrationsdämpfende Matte kann zwischen Gerät und
Untergrund platziert werden.
Tips! Wenn die rechteckige Klappe TBSB oder das Anschluss-
teil TBRB montiert werden soll, muss diese Montage aus
Platzgründen erfolgen, bevor das Gerät an seinen Platz
gestellt wird.
ACHTUNG! Bei der Handhabung des Geräts darauf achten,
dass die Gleitschienen der Revisionstüren nicht beschädigt
werden.
Tipp! Distanzstücke (Holzbalken) zur Erleichterung der Hand-
habung des Geräts werden mitgeliefert. Bevor das Gerät auf
die Distanzstücke gestellt wird, sicherstellen, dass diese über
ihre gesamte Länge an einem geraden Stück der Gerätetüren
anliegen und nicht an Schlössern oder griffen, da dies zu
Beschädigungen führen kann.
Vier mitgelieferte Befestigungen werden am Gerät in den
dafür vorgesehenen Bohrungen befestigt (24±2 Nm).
Das Gerät wird mit Gabelstapler, Hubtisch oder ähnlichem an
seinen Platz gehoben.
Das Gerät wird im Untergrund festgeschraubt. Je nach Kons-
truktion der Unterlage sind geeignete Montageteile zu ver-
wenden (nicht von Swegon geliefert).
Eine vibrationsdämpfende
Matte kann zwischen Gerät
und Untergrund platziert
werden
4
www.swegon.com
Befestigungen, 4 Stück

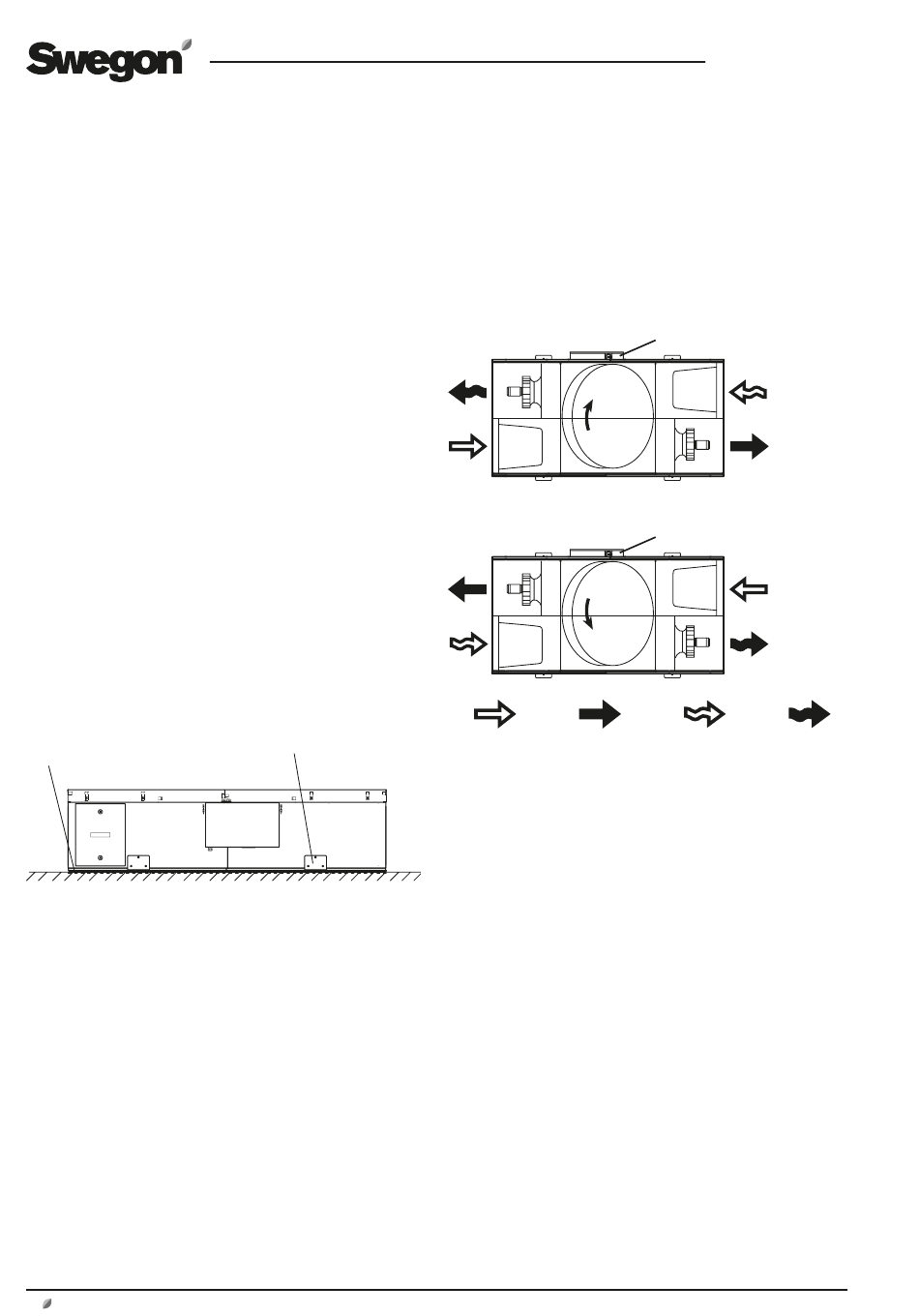

1.5 Luftrichtung
GOLD LP wird so hergestellt, dass Ventilatoren, Wärmerück-
gewinner und Filter sich immer am gleichen Ort im Gerät
befinden.
Das Gerät wird in Rechtsausführung geliefert, die aber einfach
in Linksausführung geändert werden kann. Es muss lediglich
ein DIL-Umschalter auf der Steuereinheit umgesetzt werden,
siehe 3.
Rechtsausführung (Lieferzustand)
M
Linksausführung
M
Außenluft
Zuluft
Das Gerät wird in Rechtsausführung geliefert. Wenn Linksaus-
führung gewünscht wird, erfolgt die Umstellung einfach am
Montageort.
Eventuelle Änderung in Linksausführung
1.
Das Gerät mit dem Bedienterminal stoppen. Sicherheits-
schalter ausschalten.
2.
Warten, bis die Ventilatoren zum Stillstand gekommen sind.
3.
Die Schauben des Abdeckblechs des elektrischen Schaltkas-
tens lösen, so dass die DIL-Umschalter zugänglich sind.
4.
DIL-Schalter Nr. wird bei Linksausführung auf die Position
ON gestellt.
5.
Abdeckblech wieder montieren.
6.
Sicherheitsschalter einschalten.
7.
Gerät starten.
8.
Wenn sich der Wärmetauscher nicht dreht (Alarm Nr. 4):
Punkte 1 und 2 oben ausführen.
Die Revisionstür am Antriebsmotor des Wärmetauschers
öffnen (siehe obige Skizze, Antriebsmotor mit M gekenn-
zeichnet). Das Abdeckblech vor dem Antriebsmotor demon-
tieren. Den rotierenden Wärmetauscher von Hand in der
Pfeilrichtung für Linksausführung gemäß obiger Skizze
drehen. Es reicht, den Rotor etwa eine Viertelumdrehung zu
drehen. Abdeckblech wieder montieren und die Revisionstür
schließen.
Punkte 6 und 7 oben ausführen.
DE.LPINST.101104
Elektrischer Schaltkasten
Elektrischer Schaltkasten
Abluft
Fortluft
Änderungen vorbehalten.
