Webasto Thermo Top Einbauanweisung

Einbauanweisung
Gesetzliche Bestimmungen für den Einbau
Für die Prüfung des Heizgerätes nach §§ 19, 20 oder 21
StVZO sind in erster Linie folgende Bestimmungen zu be-
achten (§22 a StVZO):
Die Prüfung erfolgt unter Vorlage der Betriebsanweisung
und der Einbauanweisung des Herstellers.
Das Jahr der ersten Inbetriebnahme muß vom Einbauer
auf dem Fabrikschild des Heizgerätes dauerhaft gekenn-
zeichnet sein.
Die Entnahme der Brennluft aus dem Innenraum des
Fahrzeuges ist nicht gestattet.
Die Mündung des Abgasrohres soll nach unten, zur Seite
oder bei Abgasführung unter den Fahrzeugboden bis in die
Nähe der seitlichen oder hinteren Begrenzung des Fahrer-
hauses oder des Fahrzeugs gebracht werden.
Abgasleitungen müssen so verlegt sein, daß das Eindrin-
gen von Abgasen in das Fahrzeuginnere nicht zu erwarten
ist. Betriebswichtige Teile des Fahrzeuges dürfen in ihrer
Funktion nicht beeinträchtigt werden.
Die Öffnungen von Verbrennungslufteintritt und Abgas-
luftaustritt müssen so ausgeführt werden, daß sich eine
Kugel mit 16 mm Durchmesser nicht einfügen läßt.
Elektrische Leitungen, Schalt- und Steuergeräte des
Heizgerätes müssen im Fahrzeug so angeordnet sein, daß
ihre einwandfreie Funktion unter normalen Betriebsbedin-
gungen nicht beeinträchtigt werden kann.
Für das Verlegen von Kraftstoffleitungen und den Einbau
zusätzlicher Kraftstoffbehälter sind die §§ 45 und 46
StVZO einzuhalten. Daraus das Wichtigste:
Kraftstoffleitungen sind so auszuführen, daß Verwindun-
gen des Fahrzeuges, Bewegungen des Motors und dgl.
keinen nachteiligen Einfluß auf die Haltbarkeit ausüben.
Sie müssen gegen mechanische Beschädigung geschützt
sein. Kraftstofführende Teile sind gegen betriebsstörende
Wärme zu schützen und so anzuordnen, daß abtropfender
oder verdunstender Kraftstoff sich weder ansammeln noch
an heißen Teilen oder an elektrischen Einrichtungen ent-
zünden kann.
Das Heizgerät darf nicht in von Personen benutzte Räume
eingebaut werden
Der jeweilige Betriebszustand des Heizgerätes – minde-
stens ein- oder ausgeschaltet – muß leicht erkennbar sein.
Der nachträgliche Einbau des Heizgerätes ist von einem
amtlich anerkannten Sachverständigen oder Prüfer (TÜV)
gemäß § 21 zu überprüfen. Mit diesem Gutachten ist bei
der Verwaltungsbehörde (Kraftfahrzeug-Zulassungsstelle)
eine neue Betriebserlaubnis für das Fahrzeug zu beantra-
gen.

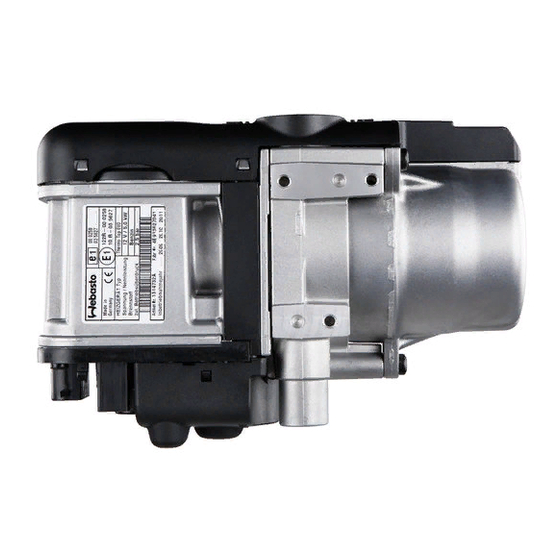

Verwendung des Wasserheizgerätes
Thermo Top
Das Wasserheizgerät dient in Verbindung
mit der fahrzeugeigenen Heizanlage
- zum Beheizen des Fahrzeuginnenraumes,
- zum Entfrosten der Fahrzeugscheiben sowie
- zum Vorwärmen wassergekühlter Motoren.
Das Wasserheizgerät arbeitet unabhängig vom Fahrzeug-
motor und wird an das Kühlsystem, das Kraftstoffsystem
und an die elektrische Anlage des Fahrzeuges angeschlos-
sen.
Thermo Top
Einbauort
Der Einbau des Heizgerätes erfolgt vorzugsweise im Mo-
torraum in gegen Spritzwasser geschützte Bereiche der
vorderen Kotflügel oder an der Spritzwand.
Thermo Top Thermo Top T
Gilt nur für ,
Thermo Top :
Ist ein Einbau in diesen Bereichen nicht möglich, darf ein
Einbau auch erfolgen:
stehend vor dem Getriebe (teilüberdeckt siehe Abb.
-
1) wenn die Brennstoffversorgung nicht vor Motor, Ne-
benaggregaten oder Getriebe angebracht ist.
- in Schräglage vor dem Getriebe (siehe Abb. 1) wobei si-
Punkt "A"
cherzustellen ist, daß sich unterhalb der Ge-
mindestens 25 mm über Punkt
triebeunterkante und
"B"
befindet. Damit ist gewährleistet, daß bei einem Un-
fall das Heizgerät unter dem Getriebe weggleiten kann.
- gemäß fahrzeugspezifischer Webasto Einbauvorschrift,
die bei der Überprüfung durch einen amtlich anerkann-
ten Sachverständigen mit vorzulegen ist.
A
min 25
B
B
Bild 1: Einbauort vor dem Getriebe
Tele
und
A
B
A
23
