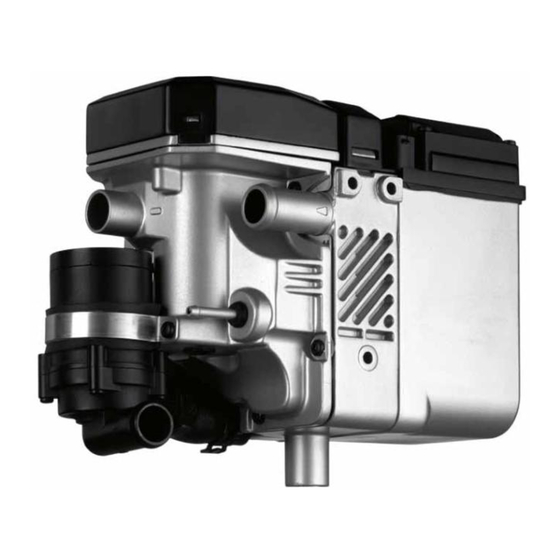

Thermo Top C Motorcaravan
Wasserheizgerät
Zusatzinformation Kühlmitteleinbindung, Schaltplan, Anbindung Telestart T91
Diese Zusatzinformation gilt für das Heizgerät Thermo Top C Motorcaravan in Verbindung mit der Einbauanweisung Thermo Top
C. Dargestellt sind die Unterschiede im Schaltplan, der Kühlmitteleinbindung und der Anbindung der Telestart T91.
Kühlmittelkreislauf Motorcaravan
Dieses Kreislaufschema stellt abweichend vom Standard-Kühlmittelkreislauf in der allgemeinen Einbauanweisung die
Anschlusssituation bei Motorcaravan-Einbauten dar.
1
Fahrzeugmotor
2
Thermostat
3
Heizungswärmetauscher
4
Rückschlagventil
5
Kühlmittelpumpe
Bild 1: Einbau in den Kühlmittelkreislauf
Anbindung Telestart T91
Zusatzkabel schwarz (sw) vom Kippschalter bei Vorwahluhr dient dem Signal zum Dauerheizen!
Vorwahluhr
Ansicht Leitungsseite
(Zusatzkabel vom Kippschalter)
nicht bestückt: ge
br:
braun
ge:
gelb
gr:
grau
rt:
rot
sw:
schwarz
Bild 2: Anbindung Telestart T91
4
1
2
7
Ansicht Leitungsseite
1
6
5
6
Heizgerät
7
T-Stück
Kreislauf bei Motorerwärmung
Kreislauf bei Innenraumerwärmung
Telestart
Heizgerät
nicht bestückt: ge
3
Ansicht Leitungsseite
Temp.-Sensor
optional für Telestart
T100 HTM
