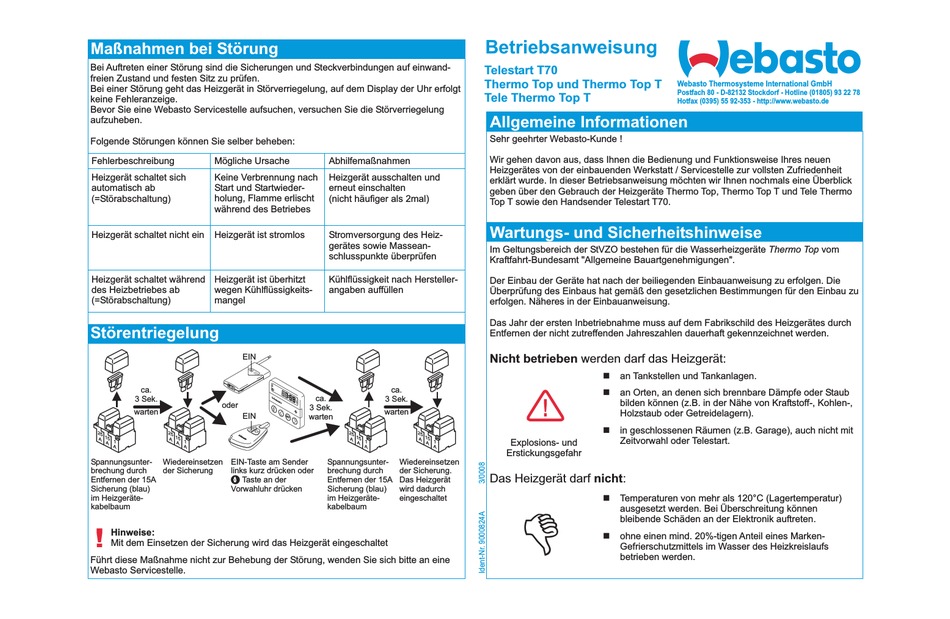

Webasto Telestart T70 Betriebsanleitunganweisung

Maßnahmen bei Störung
Bei Auftreten einer Störung sind die Sicherungen und Steckverbindungen auf einwand-
freien Zustand und festen Sitz zu prüfen.
Bei einer Störung geht das Heizgerät in Störverriegelung, auf dem Display der Uhr erfolgt
keine Fehleranzeige.
Bevor Sie eine Webasto Servicestelle aufsuchen, versuchen Sie die Störverriegelung
aufzuheben.
Folgende Störungen können Sie selber beheben:
Fehlerbeschreibung Mögliche Ursache
Heizgerät schaltet sich Keine Verbrennung nach
Start und Startwieder-
automatisch ab
(=Störabschaltung) holung, Flamme erlischt
während des Betriebes
Heizgerät schaltet nicht ein Heizgerät ist stromlos
Heizgerät schaltet während Heizgerät ist überhitzt
des Heizbetriebes ab wegen Kühlflüssigkeits-
(=Störabschaltung) mangel
Störentriegelung
EIN
B
Z G1 08
ca. T 480 T6
D FW
3 Sek.
oder
warten
EIN
2 5 2 5
1 5 1 5
A A
A 1 A 1
A A
Spannungsunter- Wiedereinsetzen EIN-Taste am Sender
brechung durch der Sicherung links kurz drücken oder
Entfernen der 15A Taste an der
Sicherung (blau) Vorwahluhr drücken
im Heizgeräte-
kabelbaum
!
Hinweise:
Mit dem Einsetzen der Sicherung wird das Heizgerät eingeschaltet
Führt diese Maßnahme nicht zur Behebung der Störung, wenden Sie sich bitte an eine
Webasto Servicestelle.
Abhilfemaßnahmen
Heizgerät ausschalten und
erneut einschalten
(nicht häufiger als 2mal)
Stromversorgung des Heiz-
gerätes sowie Massean-
schlusspunkte überprüfen
Kühlflüssigkeit nach Hersteller-
angaben auffüllen
ca.
ca. 3 Sek.
1
2
3
3 Sek.
warten
warten
S E
T
2 5 2 5
1 5 1 5
A A
A 1 A 1
A A
Spannungsunter- Wiedereinsetzen
brechung durch der Sicherung.
Entfernen der 15A Das Heizgerät
Sicherung (blau) wird dadurch
im Heizgeräte- eingeschaltet
kabelbaum
Betriebsanweisung

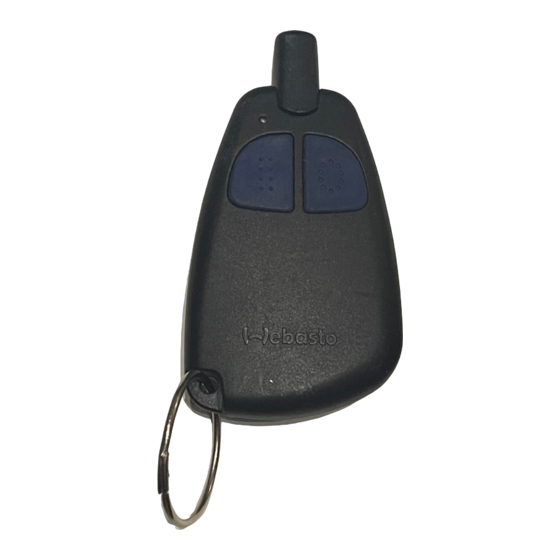

Telestart T70
Thermo Top und Thermo Top T
Tele Thermo Top T
Allgemeine Informationen
Sehr geehrter Webasto-Kunde !
Wir gehen davon aus, dass Ihnen die Bedienung und Funktionsweise Ihres neuen
Heizgerätes von der einbauenden Werkstatt / Servicestelle zur vollsten Zufriedenheit
erklärt wurde. In dieser Betriebsanweisung möchten wir Ihnen nochmals eine Überblick
geben über den Gebrauch der Heizgeräte Thermo Top, Thermo Top T und Tele Thermo
Top T sowie den Handsender Telestart T70.
Wartungs- und Sicherheitshinweise
Im Geltungsbereich der StVZO bestehen für die Wasserheizgeräte
Kraftfahrt-Bundesamt "Allgemeine Bauartgenehmigungen".
Der Einbau der Geräte hat nach der beiliegenden Einbauanweisung zu erfolgen. Die
Überprüfung des Einbaus hat gemäß den gesetzlichen Bestimmungen für den Einbau zu
erfolgen. Näheres in der Einbauanweisung.
Das Jahr der ersten Inbetriebnahme muss auf dem Fabrikschild des Heizgerätes durch
Entfernen der nicht zutreffenden Jahreszahlen dauerhaft gekennzeichnet werden.
Nicht betrieben werden darf das Heizgerät:
n
an Tankstellen und Tankanlagen.
n
an Orten, an denen sich brennbare Dämpfe oder Staub
! bilden können (z.B. in der Nähe von Kraftstoff-, Kohlen-,
Holzstaub oder Getreidelagern).
n
in geschlossenen Räumen (z.B. Garage), auch nicht mit
Zeitvorwahl oder Telestart.
Explosions- und
Erstickungsgefahr
Das Heizgerät darf nicht :
D
n
Temperaturen von mehr als 120°C (Lagertemperatur)
ausgesetzt werden. Bei Überschreitung können
bleibende Schäden an der Elektronik auftreten.
n
ohne einen mind. 20%-tigen Anteil eines Marken-
Gefrierschutzmittels im Wasser des Heizkreislaufs
betrieben werden.
Webasto Thermosysteme International GmbH
Postfach 80 - D-82132 Stockdorf - Hotline (01805) 93 22 78
Hotfax (0395) 55 92-353 - http://www.webasto.de
Thermo Top
vom
