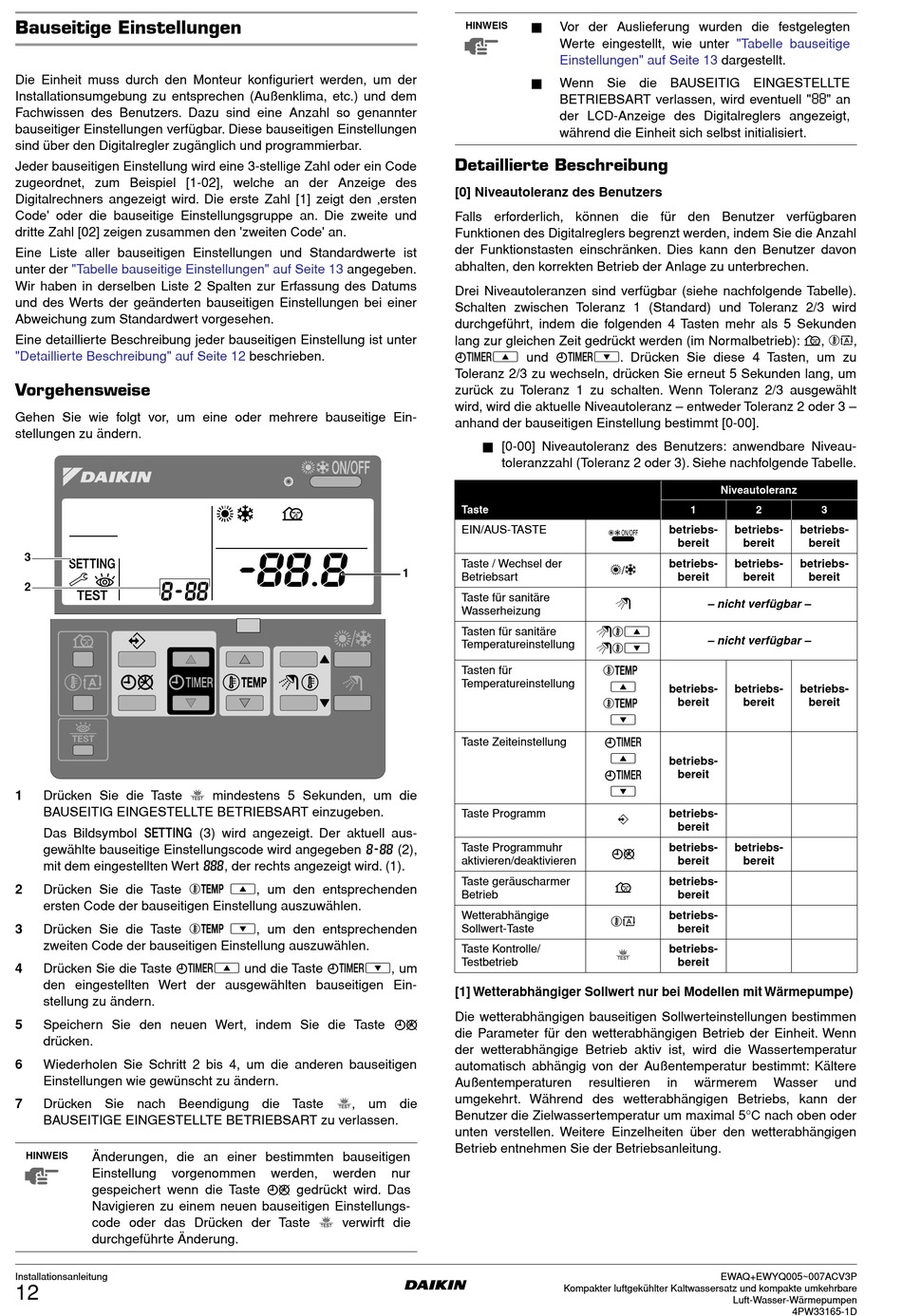

Bauseitige Einstellungen

Die Einheit muss durch den Monteur konfiguriert werden, um der
Installationsumgebung zu entsprechen (Außenklima, etc.) und dem
Fachwissen des Benutzers. Dazu sind eine Anzahl so genannter
bauseitiger Einstellungen verfügbar. Diese bauseitigen Einstellungen
sind über den Digitalregler zugänglich und programmierbar.
Jeder bauseitigen Einstellung wird eine 3-stellige Zahl oder ein Code
zugeordnet, zum Beispiel [1-02], welche an der Anzeige des
Digitalrechners angezeigt wird. Die erste Zahl [1] zeigt den ‚ersten
Code' oder die bauseitige Einstellungsgruppe an. Die zweite und
dritte Zahl [02] zeigen zusammen den 'zweiten Code' an.
Eine Liste aller bauseitigen Einstellungen und Standardwerte ist
unter der "Tabelle bauseitige Einstellungen" auf Seite 13
Wir haben in derselben Liste 2 Spalten zur Erfassung des Datums
und des Werts der geänderten bauseitigen Einstellungen bei einer
Abweichung zum Standardwert vorgesehen.
Eine detaillierte Beschreibung jeder bauseitigen Einstellung ist unter
"Detaillierte Beschreibung" auf Seite 12

Vorgehensweise

Gehen Sie wie folgt vor, um eine oder mehrere bauseitige Ein-
stellungen zu ändern.
3
2
1 Drücken Sie die Taste z mindestens 5 Sekunden, um die
BAUSEITIG EINGESTELLTE BETRIEBSART einzugeben.
Das Bildsymbol $ (3) wird angezeigt. Der aktuell aus-
gewählte bauseitige Einstellungscode wird angegeben ; (2),
mit dem eingestellten Wert :, der rechts angezeigt wird. (1).
2 Drücken Sie die Taste bgi, um den entsprechenden
ersten Code der bauseitigen Einstellung auszuwählen.
Drücken Sie die Taste bgj, um den entsprechenden
3
zweiten Code der bauseitigen Einstellung auszuwählen.
Drücken Sie die Taste pfi und die Taste pfj, um
4
den eingestellten Wert der ausgewählten bauseitigen Ein-
stellung zu ändern.
Speichern Sie den neuen Wert, indem Sie die Taste pr
5
drücken.
6 Wiederholen Sie Schritt 2 bis 4, um die anderen bauseitigen
Einstellungen wie gewünscht zu ändern.
Drücken Sie nach Beendigung die Taste z, um die
7
BAUSEITIGE EINGESTELLTE BETRIEBSART zu verlassen.
HINWEIS Änderungen, die an einer bestimmten bauseitigen
Einstellung vorgenommen
gespeichert wenn die Taste pr gedrückt wird. Das
Navigieren zu einem neuen bauseitigen Einstellungs-
code oder das Drücken der Taste z verwirft die
durchgeführte Änderung.
Installationsanleitung
12
angegeben.
beschrieben.
1
werden, werden nur
HINWEIS Vor der Auslieferung wurden die festgelegten
Werte eingestellt, wie unter
Einstellungen" auf Seite 13
Wenn Sie die BAUSEITIG EINGESTELLTE
BETRIEBSART verlassen, wird eventuell "88" an
der LCD-Anzeige des Digitalreglers angezeigt,
während die Einheit sich selbst initialisiert.

Detaillierte Beschreibung

[0] Niveautoleranz des Benutzers
Falls erforderlich, können die für den Benutzer verfügbaren
Funktionen des Digitalreglers begrenzt werden, indem Sie die Anzahl
der Funktionstasten einschränken. Dies kann den Benutzer davon
abhalten, den korrekten Betrieb der Anlage zu unterbrechen.
Drei Niveautoleranzen sind verfügbar (siehe nachfolgende Tabelle).
Schalten zwischen Toleranz 1 (Standard) und Toleranz 2/3 wird
durchgeführt, indem die folgenden 4 Tasten mehr als 5 Sekunden
lang zur gleichen Zeit gedrückt werden (im Normalbetrieb): s, ba,
pfi und pfj. Drücken Sie diese 4 Tasten, um zu
Toleranz 2/3 zu wechseln, drücken Sie erneut 5 Sekunden lang, um
zurück zu Toleranz 1 zu schalten. Wenn Toleranz 2/3 ausgewählt
wird, wird die aktuelle Niveautoleranz – entweder Toleranz 2 oder 3 –
anhand der bauseitigen Einstellung bestimmt [0-00].
[0-00] Niveautoleranz des Benutzers: anwendbare Niveau-
toleranzzahl (Toleranz 2 oder 3). Siehe nachfolgende Tabelle.
Taste
EIN/AUS-TASTE
o
Taste / Wechsel der
h c
/
Betriebsart
Taste für sanitäre
w
Wasserheizung
wbi
Tasten für sanitäre
Temperatureinstellung
wbj
bg
Tasten für
Temperatureinstellung
i
bg
j
pf
Taste Zeiteinstellung
i
pf
j
Taste Programm
<
Taste Programmuhr
pr
aktivieren/deaktivieren
Taste geräuscharmer
s
Betrieb
Wetterabhängige
ba
Sollwert-Taste
Taste Kontrolle/
z
Testbetrieb
[1] Wetterabhängiger Sollwert nur bei Modellen mit Wärmepumpe)
Die wetterabhängigen bauseitigen Sollwerteinstellungen bestimmen
die Parameter für den wetterabhängigen Betrieb der Einheit. Wenn
der wetterabhängige Betrieb aktiv ist, wird die Wassertemperatur
automatisch abhängig von der Außentemperatur bestimmt: Kältere
Außentemperaturen resultieren
umgekehrt. Während des wetterabhängigen Betriebs, kann der
Benutzer die Zielwassertemperatur um maximal 5°C nach oben oder
unten verstellen. Weitere Einzelheiten über den wetterabhängigen
Betrieb entnehmen Sie der Betriebsanleitung.
Kompakter luftgekühlter Kaltwassersatz und kompakte umkehrbare
"Tabelle bauseitige
dargestellt.
Niveautoleranz
1 2 3
betriebs- betriebs- betriebs-
bereit bereit bereit
betriebs- betriebs- betriebs-
bereit bereit bereit
– nicht verfügbar –
– nicht verfügbar –
betriebs- betriebs- betriebs-
bereit bereit bereit
betriebs-
bereit
betriebs-
bereit
betriebs- betriebs-
bereit bereit
betriebs-
bereit
betriebs-
bereit
betriebs-
bereit
in wärmerem Wasser und
EWAQ+EWYQ005~007ACV3P
Luft-Wasser-Wärmepumpen
