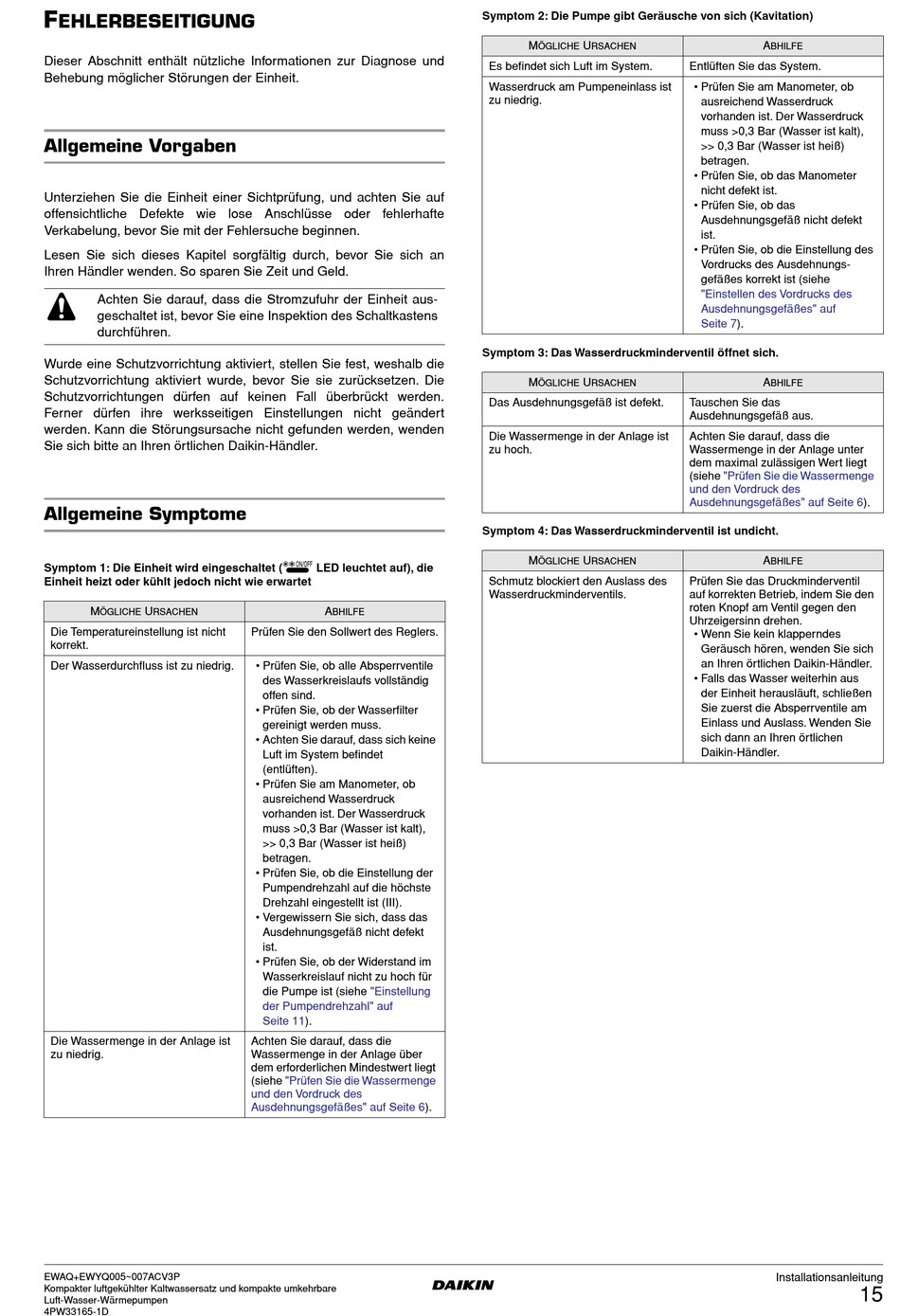

F
EHLERBESEITIGUNG
Dieser Abschnitt enthält nützliche Informationen zur Diagnose und
Behebung möglicher Störungen der Einheit.

Allgemeine Vorgaben

Unterziehen Sie die Einheit einer Sichtprüfung, und achten Sie auf
offensichtliche Defekte wie lose Anschlüsse oder fehlerhafte
Verkabelung, bevor Sie mit der Fehlersuche beginnen.
Lesen Sie sich dieses Kapitel sorgfältig durch, bevor Sie sich an
Ihren Händler wenden. So sparen Sie Zeit und Geld.
Achten Sie darauf, dass die Stromzufuhr der Einheit aus-
geschaltet ist, bevor Sie eine Inspektion des Schaltkastens
durchführen.
Wurde eine Schutzvorrichtung aktiviert, stellen Sie fest, weshalb die
Schutzvorrichtung aktiviert wurde, bevor Sie sie zurücksetzen. Die
Schutzvorrichtungen dürfen auf keinen Fall überbrückt werden.
Ferner dürfen ihre werksseitigen Einstellungen nicht geändert
werden. Kann die Störungsursache nicht gefunden werden, wenden
Sie sich bitte an Ihren örtlichen Daikin-Händler.

Allgemeine Symptome

Symptom 1: Die Einheit wird eingeschaltet (
Einheit heizt oder kühlt jedoch nicht wie erwartet
M U
ÖGLICHE RSACHEN
Die Temperatureinstellung ist nicht
korrekt.
Der Wasserdurchfluss ist zu niedrig.
Die Wassermenge in der Anlage ist
zu niedrig.
EWAQ+EWYQ005~007ACV3P
Kompakter luftgekühlter Kaltwassersatz und kompakte umkehrbare
Luft-Wasser-Wärmepumpen
4PW33165-1D
o
LED leuchtet auf), die
A
BHILFE
Prüfen Sie den Sollwert des Reglers.
• Prüfen Sie, ob alle Absperrventile
des Wasserkreislaufs vollständig
offen sind.
• Prüfen Sie, ob der Wasserfilter
gereinigt werden muss.
• Achten Sie darauf, dass sich keine
Luft im System befindet
(entlüften).
• Prüfen Sie am Manometer, ob
ausreichend Wasserdruck
vorhanden ist. Der Wasserdruck
muss >0,3 Bar (Wasser ist kalt),
>> 0,3 Bar (Wasser ist heiß)
betragen.
• Prüfen Sie, ob die Einstellung der
Pumpendrehzahl auf die höchste
Drehzahl eingestellt ist (III).
• Vergewissern Sie sich, dass das
Ausdehnungsgefäß nicht defekt
ist.
• Prüfen Sie, ob der Widerstand im
Wasserkreislauf nicht zu hoch für
die Pumpe ist (siehe "Einstellung
der Pumpendrehzahl" auf
Seite 11).
Achten Sie darauf, dass die
Wassermenge in der Anlage über
dem erforderlichen Mindestwert liegt
(siehe "Prüfen Sie die Wassermenge
und den Vordruck des
Ausdehnungsgefäßes" auf Seite 6).
Symptom 2: Die Pumpe gibt Geräusche von sich (Kavitation)
M U
ÖGLICHE RSACHEN
Es befindet sich Luft im System.
Wasserdruck am Pumpeneinlass ist
zu niedrig.
Symptom 3: Das Wasserdruckminderventil öffnet sich.
M U
ÖGLICHE RSACHEN
Das Ausdehnungsgefäß ist defekt.
Die Wassermenge in der Anlage ist
zu hoch.
Symptom 4: Das Wasserdruckminderventil ist undicht.
M U
ÖGLICHE RSACHEN
Schmutz blockiert den Auslass des
Wasserdruckminderventils.
A
BHILFE
Entlüften Sie das System.
• Prüfen Sie am Manometer, ob
ausreichend Wasserdruck
vorhanden ist. Der Wasserdruck
muss >0,3 Bar (Wasser ist kalt),
>> 0,3 Bar (Wasser ist heiß)
betragen.
• Prüfen Sie, ob das Manometer
nicht defekt ist.
• Prüfen Sie, ob das
Ausdehnungsgefäß nicht defekt
ist.
• Prüfen Sie, ob die Einstellung des
Vordrucks des Ausdehnungs-
gefäßes korrekt ist (siehe
"Einstellen des Vordrucks des
Ausdehnungsgefäßes" auf
Seite 7).
A
BHILFE
Tauschen Sie das
Ausdehnungsgefäß aus.
Achten Sie darauf, dass die
Wassermenge in der Anlage unter
dem maximal zulässigen Wert liegt
(siehe "Prüfen Sie die Wassermenge
und den Vordruck des
Ausdehnungsgefäßes" auf Seite 6).
A
BHILFE
Prüfen Sie das Druckminderventil
auf korrekten Betrieb, indem Sie den
roten Knopf am Ventil gegen den
Uhrzeigersinn drehen.
• Wenn Sie kein klapperndes
Geräusch hören, wenden Sie sich
an Ihren örtlichen Daikin-Händler.
• Falls das Wasser weiterhin aus
der Einheit herausläuft, schließen
Sie zuerst die Absperrventile am
Einlass und Auslass. Wenden Sie
sich dann an Ihren örtlichen
Daikin-Händler.
