Ü
BERSICHT DER

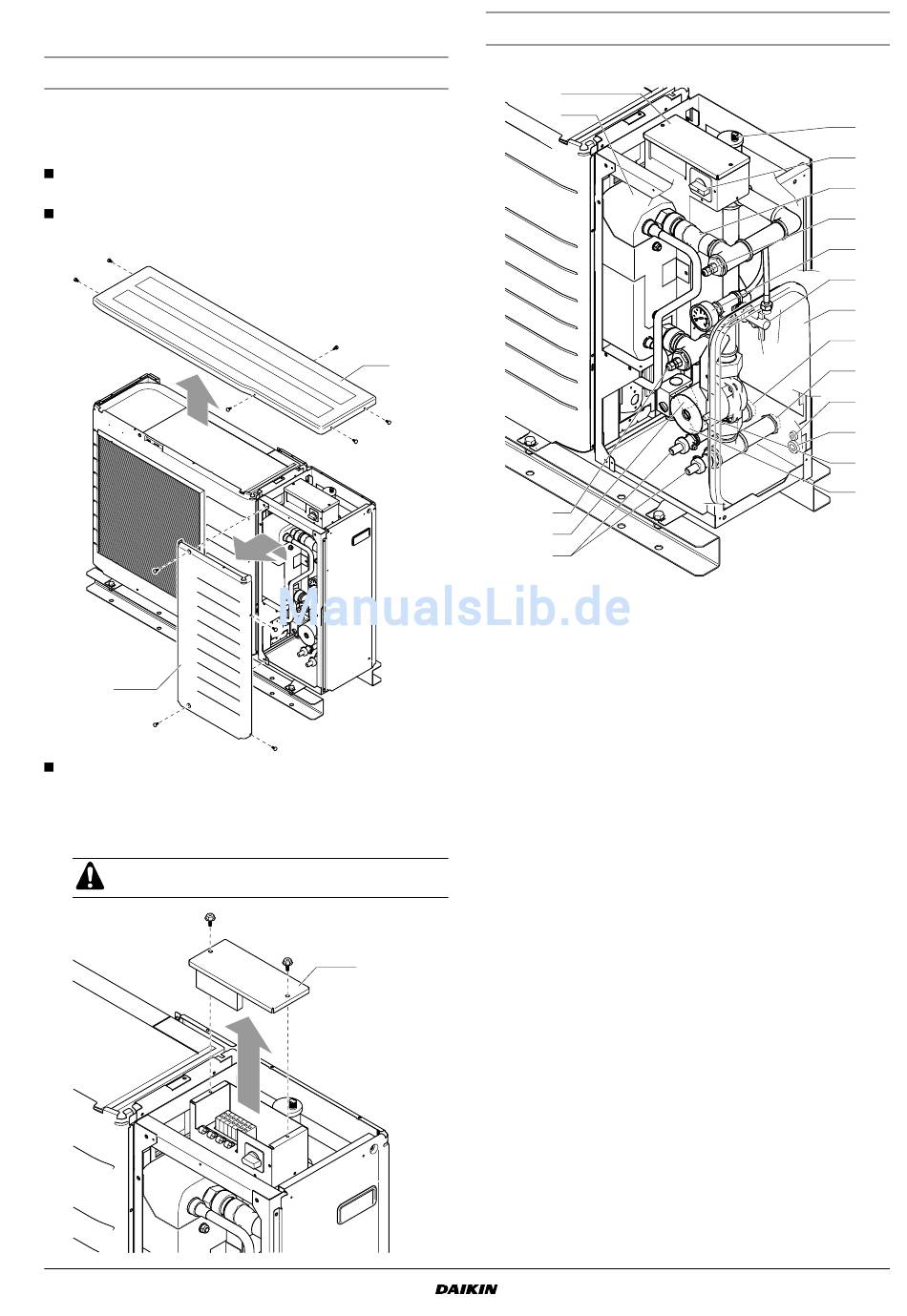

Einheit öffnen
Um Zugang zu allen Hauptkomponenten in Bezug auf Installation
und Wartung zu haben, müssen die obere und die vordere
Abdeckung der Einheit entfernt werden.
Lösen Sie die 6 Schrauben, um die obere Abdeckung (1) zu
öffnen. Heben Sie die obere Abdeckung an.
Lösen Sie die vier Schrauben, um die vordere Abdeckung (2) zu
öffnen. Machen Sie die vordere Abdeckung los.
2
Um Zugang auf die Einbauten des Schaltkastens zu erhalten –
z.B. um die bauseitige Verkabelung anzuschließen – kann die
Wartungsblende (3) des Schaltkastens entfernt werden. Lösen
Sie dazu die beiden Schrauben und heben Sie die Wartungs-
blende des Schaltkastens an.
Schalten Sie die Stromversorgung ab, bevor Sie die
Wartungsblende des Schaltkastens entfernen.
EWAQ+EWYQ005~007ACV3P
Kompakter luftgekühlter Kaltwassersatz und kompakte umkehrbare
Luft-Wasser-Wärmepumpen
4PW33165-1D
E
INHEIT
3

Hauptkomponenten

1
3
1
13b
18
10
1 Schaltkasten
Der Schaltkasten enthält Anschlussklemmen für die Strom-
versorgung und den Digitalregler und die wichtigsten elektro-
nischen und elektrischen Teile der Einheit.
2 Hauptlastschalter
Mit dem Hauptlastschalter kann sämtliche elektrische Energie
zur Einheit abgeschaltet werden.
3 Wärmetauscher
4 Anschluss für Wassereinlass (1" MBSP)
5 Anschluss für Wasserauslass (1" MBSP)
6 Pumpe
Die Pumpe sorgt für das Zirkulieren des Wassers im Kreislauf.
7 Manometer
Das Manometer ermöglicht die Ablesung des Wasserdrucks im
Wasserkreislauf.
8 Ausdehnungsgefäß (6 Liter)
Das Wasser im Wasserkreislauf dehnt sich bei ansteigender
Temperatur aus. Das Ausdehnungsgefäß kompensiert die durch
die sich ändernden Wassertemperaturen auftretenden Druck-
änderungen, indem es Platz für die sich ändernde Wasser-
menge bietet.
9 Wartungsöffnung des Ausdehnungsgefäßes
Anhand des Wartungspunktes kann ein trockener Stickstoff-
Zylinder angeschlossen werden, um den Vordruck des
Ausdehnungsgefäßes erforderlichenfalls einzustellen.
10 Abfluss- und Füllventil (2x)
11 Entlüftungsventil
Die im Wasserkreislauf verbliebene Luft wird über dieses Ventil
automatisch evakuiert.
11
2
12
13a
7
17
8
4
5
14
15
9
6
Installationsanleitung
3
