12 Wasserfilter
Der Wasserfilter entfernt Schmutzpartikel aus dem Wasser, um
eine Beschädigung der Pumpe oder eine Verstopfung des
Verdampfers zu verhindern. Der Wasserfilter muss in regel-
mäßigen Abständen gereinigt werden. Siehe auch
auf Seite 14.
13 Wassertemperaturfühler
Zwei Temperaturfühler bestimmen die Wassereintrittstemperatur
(13a) und die Wasseraustrittstemperatur (13b).
14 Kabeleinlass des Digitalreglers
15 Netzanschluss
16 OP10 Heizkabel (Option, nicht abgebildet)
Das Heizkabel ist um die Rohrleitung gewickelt und schützt den
Verdampfer und den Wasserkreislauf in der Einheit bei kalten
Außentemperaturen vor dem Einfrieren.

Schutzvorrichtungen

17 Strömungsschalter
Der Strömungsschalter prüft den Durchfluss im Wasserkreislauf
und schützt den Wärmetauscher vor dem Einfrieren und die
Pumpe vor Beschädigung. Bei nicht erreichtem Mindest-
durchfluss wird die Einheit abgeschaltet.
18 Druckminderventil
Das Druckminderventil verhindert übermäßigen Wasserdruck im
Wasserkreislauf (≥3 Bar).

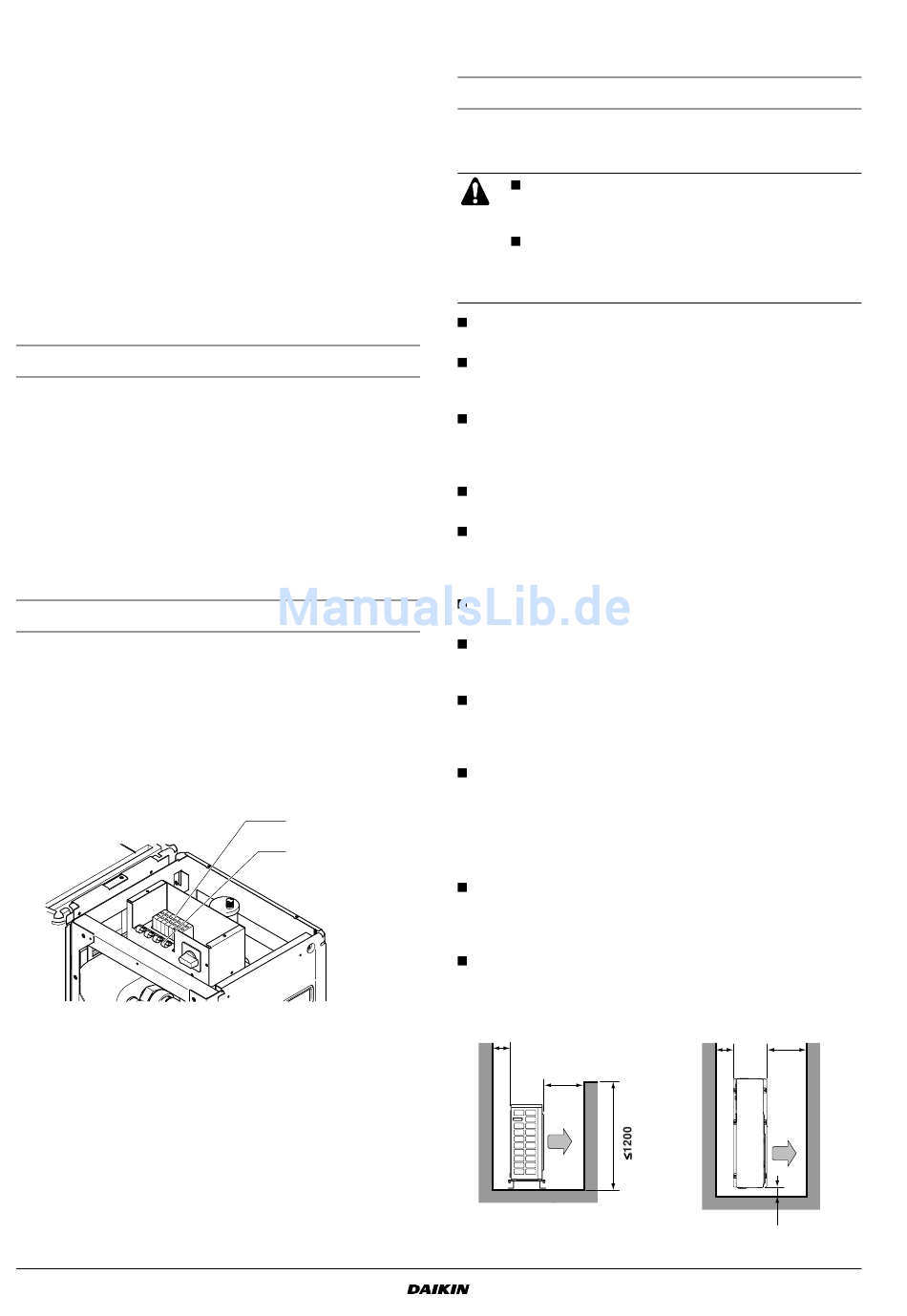

Bauteile des Schaltkastens

19 Kabelbinderhalterungen
Die Kabelbinderhalterungen ermöglichen die Befestigung der
bauseitigen Verkabelung mit Kabelbinder an den Schaltkasten,
um Zugentlastung sicherzustellen.
20 Klemmenblock
Der Klemmenblock ermöglicht einen einfachen Anschluss der
bauseitigen Verkabelung.
Installationsanleitung
4
I
"Wartung"

Auswahl des Installationsortes

Allgemeine Vorgaben
20
Installation in der Nähe einer Wand oder einem
19
Hindernis
NSTALLATION DER
Achten Sie darauf entsprechende Maßnahmen zu
ergreifen, um zu verhindern, dass die Außeneinheit
von Kleintieren als Unterschlupf verwendet wird.
Kleintiere, die in Kontakt mit Elektroteilen kommen,
können Funktionsstörungen, Rauch oder Brand
verursachen. Weisen Sie den Kunden darauf hin, den
Bereich um die Einheit sauber zu halten.
Die Einheit ist für die Installation an einem Außenstandort
konstruiert.
Wählen Sie einen Ort aus, der stabil genug ist das Gewicht zu
tragen und die Erschütterung der Einheit auszuhalten, wo der
Betriebslärm nicht verstärkt wird.
Obwohl das von der Einheit erzeugte Geräusch während des
Betriebs niedrig ist, vermeiden Sie eine Installation in der Nähe
von Orten, wo sogar niedrige Geräuschpegel störend sein
können (z.B. Schlafzimmerfenster, Terrassen).
Wählen Sie einen Standort aus, an dem die heiße Luft, die von
der Einheit abgeleitet wird, keine Störung verursacht.
Es muss genügend Platz vorhanden sein für die Luftzirkulation
und es dürfen sich keine Hindernisse um den Lufteinlass und -
auslass befinden (siehe
oder einem Hindernis" auf Seite
Die Möglichkeit eines entzündlichen Gaslecks an einem nahe
gelegenen Platz darf an diesem Ort nicht vorhanden sein.
Installieren Sie die Einheit und die Netzkabel mindestens 3 m
entfernt von Fernseh- und Radiogeräten. Dies soll Bild- und
Tonstörungen verhindern.
In Küstengebieten oder anderen Orten mit salzhaltiger
Atmosphäre kann Korrosion die Betriebsdauer der Außeneinheit
verkürzen. Verhindern Sie, dass die Einheit direkt dem Wind
ausgesetzt ist, der vom Meer kommt.
Da Kondensat aus der Außeneinheit strömt, stellen Sie nichts
unter die Einheit, das fern von Feuchtigkeit gehalten werden
muss.
Wo eine Wand oder ein anderes Hindernis sich im Weg des
Lufteinlasses oder Luftstromauslasses der Einheit befindet,
müssen die in den Abbildungen angegebenen Abstände
eingehalten werden.
Die Wandhöhe an der Auslassseite muss 1200 mm oder
weniger betragen.
Seitenansicht
>100
>350
Kompakter luftgekühlter Kaltwassersatz und kompakte umkehrbare
E
INHEIT
"Installation in der Nähe einer Wand
4).
Draufsicht
>100 >350
>50
EWAQ+EWYQ005~007ACV3P
Luft-Wasser-Wärmepumpen
4PW33165-1D
