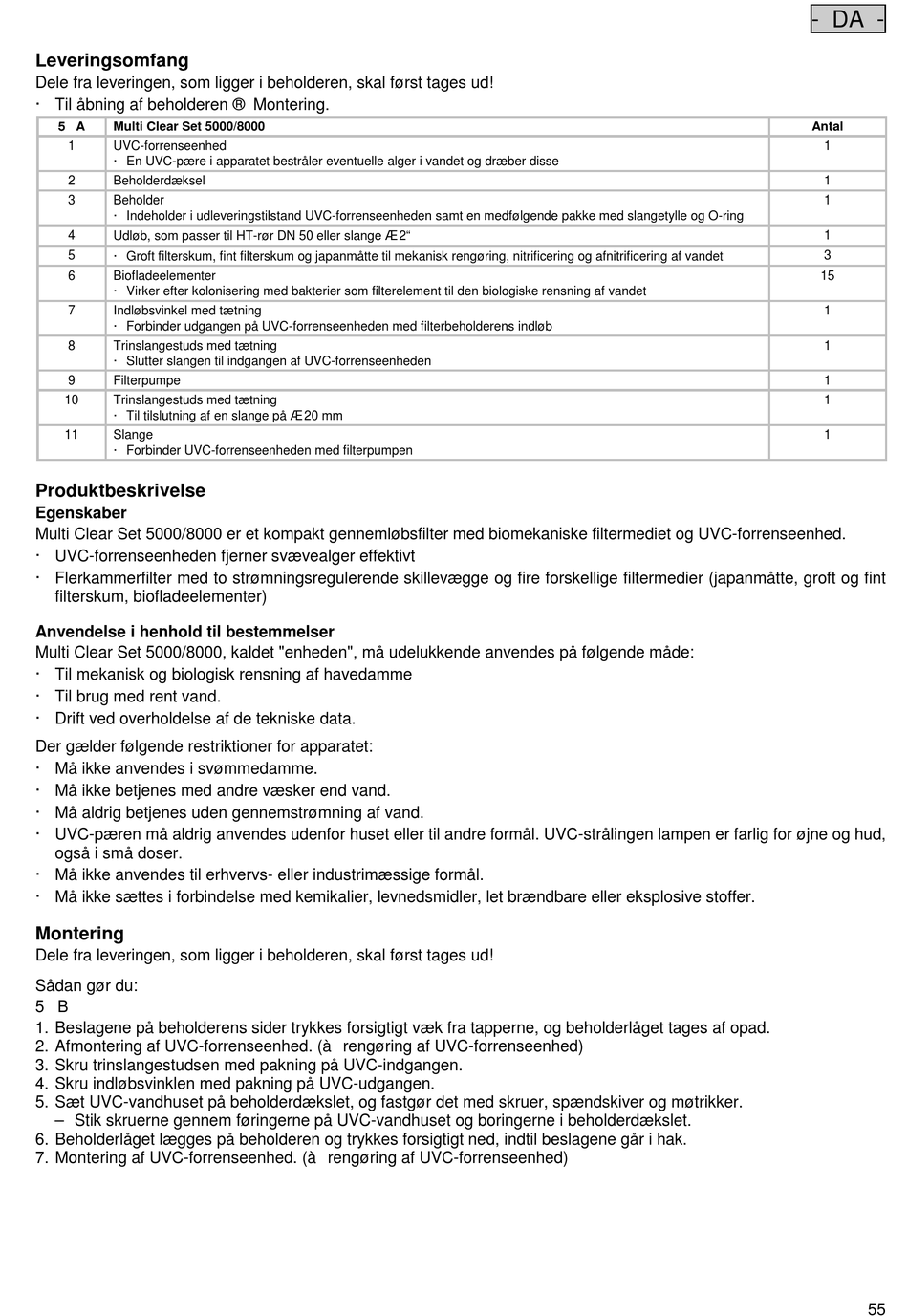

Pontec Multi Clear Set 5000 Gebrauchsanleitung Seite 55

Leveringsomfang
Dele fra leveringen, som ligger i beholderen, skal først tages ud!
· Til åbning af beholderen ® Montering.
5 A
Multi Clear Set 5000/8000
1 UVC-forrenseenhed
· En UVC-pære i apparatet bestråler eventuelle alger i vandet og dræber disse
2 Beholderdæksel
3 Beholder
· Indeholder i udleveringstilstand UVC-forrenseenheden samt en medfølgende pakke med slangetylle og O-ring
Udløb, som passer til HT-rør DN 50 eller slange Æ 2"
4
· Groft filterskum, fint filterskum og japanmåtte til mekanisk rengøring, nitrificering og afnitrificering af vandet
5
6 Biofladeelementer
· Virker efter kolonisering med bakterier som filterelement til den biologiske rensning af vandet
7 Indløbsvinkel med tætning
· Forbinder udgangen på UVC-forrenseenheden med filterbeholderens indløb
8 Trinslangestuds med tætning
· Slutter slangen til indgangen af UVC-forrenseenheden
9 Filterpumpe
10 Trinslangestuds med tætning
· Til tilslutning af en slange på Æ 20 mm
11 Slange
· Forbinder UVC-forrenseenheden med filterpumpen
Produktbeskrivelse
Egenskaber
Multi Clear Set 5000/8000 er et kompakt gennemløbsfilter med biomekaniske filtermediet og UVC-forrenseenhed.
· UVC-forrenseenheden fjerner svævealger effektivt
· Flerkammerfilter med to strømningsregulerende skillevægge og fire forskellige filtermedier (japanmåtte, groft og fint
filterskum, biofladeelementer)
Anvendelse i henhold til bestemmelser
Multi Clear Set 5000/8000, kaldet "enheden", må udelukkende anvendes på følgende måde:
· Til mekanisk og biologisk rensning af havedamme
· Til brug med rent vand.
· Drift ved overholdelse af de tekniske data.
Der gælder følgende restriktioner for apparatet:
· Må ikke anvendes i svømmedamme.
· Må ikke betjenes med andre væsker end vand.
· Må aldrig betjenes uden gennemstrømning af vand.
· UVC-pæren må aldrig anvendes udenfor huset eller til andre formål. UVC-strålingen lampen er farlig for øjne og hud,
også i små doser.
· Må ikke anvendes til erhvervs- eller industrimæssige formål.
· Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.
Montering
Dele fra leveringen, som ligger i beholderen, skal først tages ud!
Sådan gør du:
5 B
1. Beslagene på beholderens sider trykkes forsigtigt væk fra tapperne, og beholderlåget tages af opad.
2. Afmontering af UVC-forrenseenhed. (à rengøring af UVC-forrenseenhed)
3. Skru trinslangestudsen med pakning på UVC-indgangen.
4. Skru indløbsvinklen med pakning på UVC-udgangen.
5. Sæt UVC-vandhuset på beholderdækslet, og fastgør det med skruer, spændskiver og møtrikker.
– Stik skruerne gennem føringerne på UVC-vandhuset og boringerne i beholderdækslet.
6. Beholderlåget lægges på beholderen og trykkes forsigtigt ned, indtil beslagene går i hak.
7. Montering af UVC-forrenseenhed. (à rengøring af UVC-forrenseenhed)
- DA -
Antal
1
1
1
1
3
15
1
1
1
1
1
55
