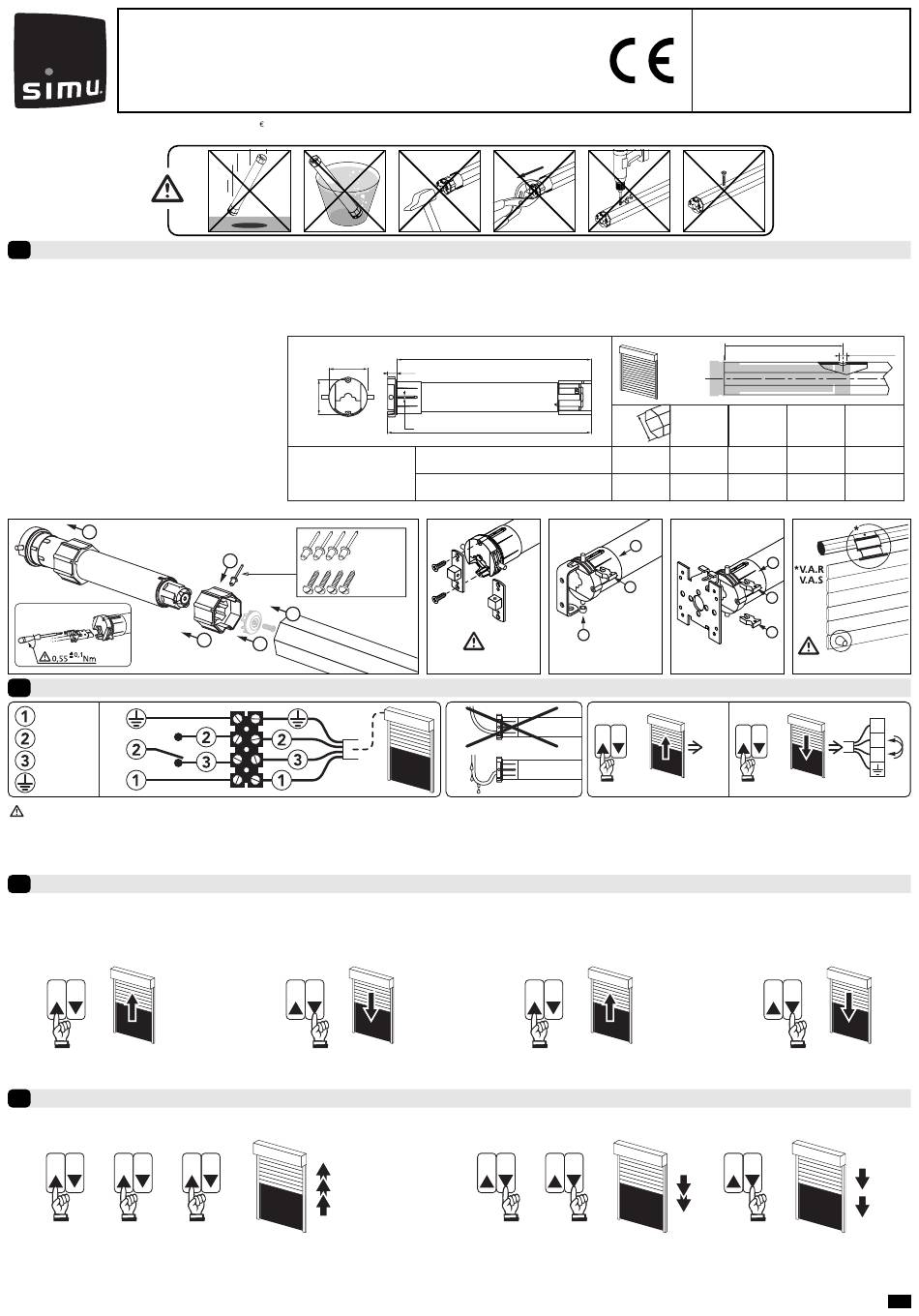

Instalación
1
- Consejos :
- Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
- L'utilisation de verrou (type VAR ou VAS) ainsi que de butées sur lame finale sont nécessaires au bon fonctionnement du moteur (arrêt du moteur en position
haute et basse).
- Perforación del tubo:
- Montaje :
1
Cableado
2
PE
Azul
Marrón
L
Negro
N
Verde/Amarillo
- Posibilidad de conectar 3 motores máx. paralelo sobre un interruptor.
- Sólo personal calificado podrá efectuar la conexión del cable al motor.
- El motor no permite la conexión a una alimentación de emergencia de tipo ondulador, grupo electrógeno, etc.
- El conector debe montarse sin dañar los contactos, y la continuidad de tierra debe garantizarse.
Puesta en servicio del motor
3
Después de abrir y cerrar dos veces consecutivas y por completo la persiana arrollable:
- El motor memoriza automáticamente la posición de los limitadores de carrera alta y baja.
- La función "arrêt sur obstacle" (parada en obstáculo) se activa.
>>
Se recomienda efectuar estos dos ciclos apertura / cierre una vez instalado el producto.
Borrado de los ajustes automáticos
4
En caso de una nueva instalación con este motor, se recomienda reinicializar el motor conforme al siguiente procedimiento:
>> >>
0,5 s 0,5 s
- Pulsar tres veces seguidas la tecla flecha ascendente durante 0,5 s. El motor efectúa una breve rotación cada vez que se pulsa la tecla.
- Pulsar tres veces seguidas la tecla flecha descendente. Las dos primeras pulsaciones durante 1/2s (el motor efectúa una breve rotación cada vez que se pulsa la
tecla) y la tercera durante 2s (el motor efectúa dos rotaciones sucesivas en el mismo sentido).
