Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder un-
sachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt jegli-
cher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Beschä-
digungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der
Lieferant davon in Kenntnis zu setzen.
Das Gerät darf bei Beschädigung nicht in Betrieb genommen
werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist, so ist
das Gerät bzw. die Anlage außer Betrieb zu nehmen und gegen unbeabsichtigten Be-
trieb zu sichern.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in montier-
tem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.

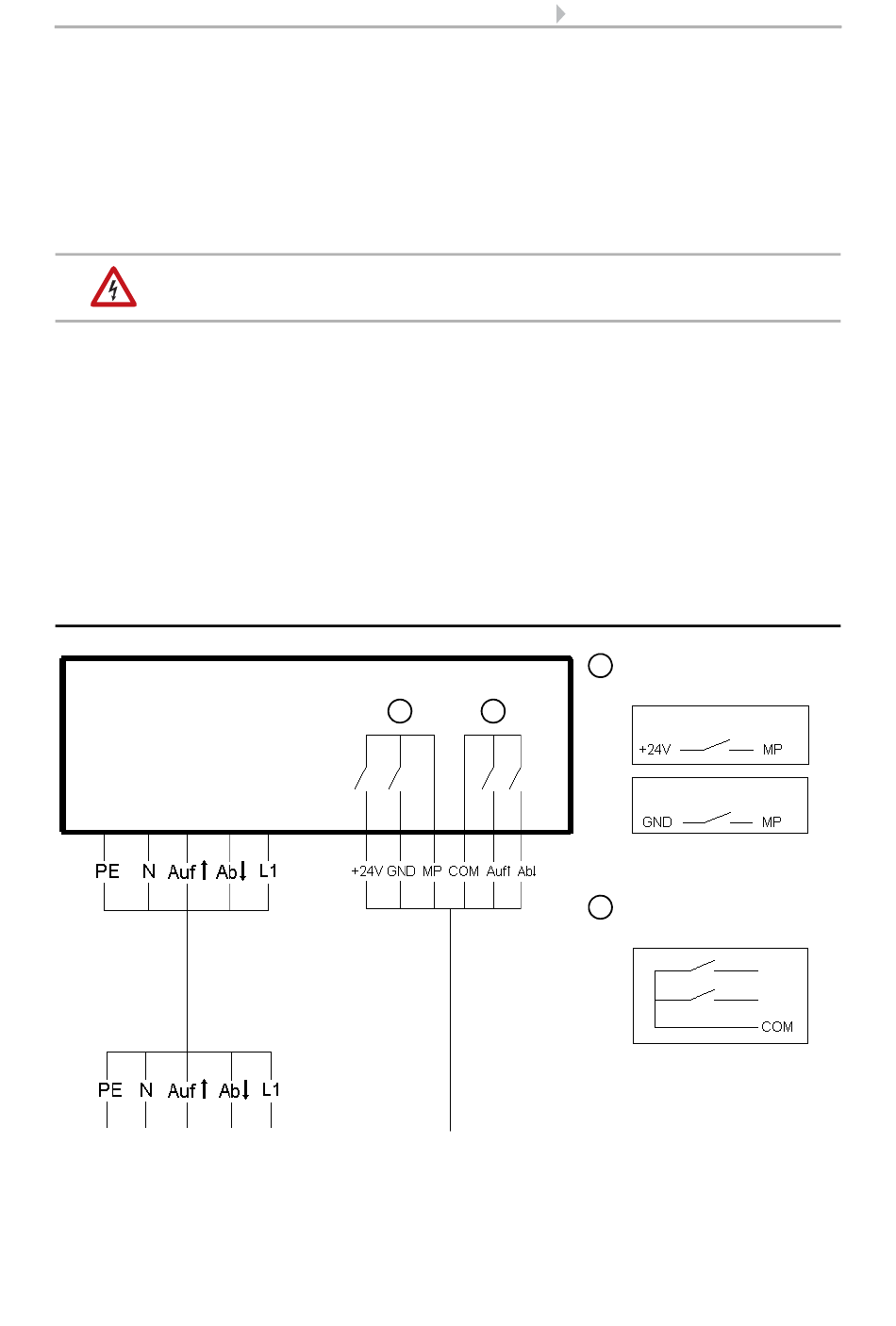

2.2. Schema
Steuerung
Netzgerät WGDC-2P5 • Stand: 27.04.2011 • Technische Änderungen und Irrtümer vorbehalten.
3
1
2
Anschluss von
24V-Gleichstrommotoren
(max. 2 A)
Installation und Inbetriebnahme
Anschluss von Motoren
1
mit +24V, 0V und MP:
AUF
ZU
Anschluss über potenzialfreie
2
Kontakt COM, Auf, Ab:
Ab
Auf
