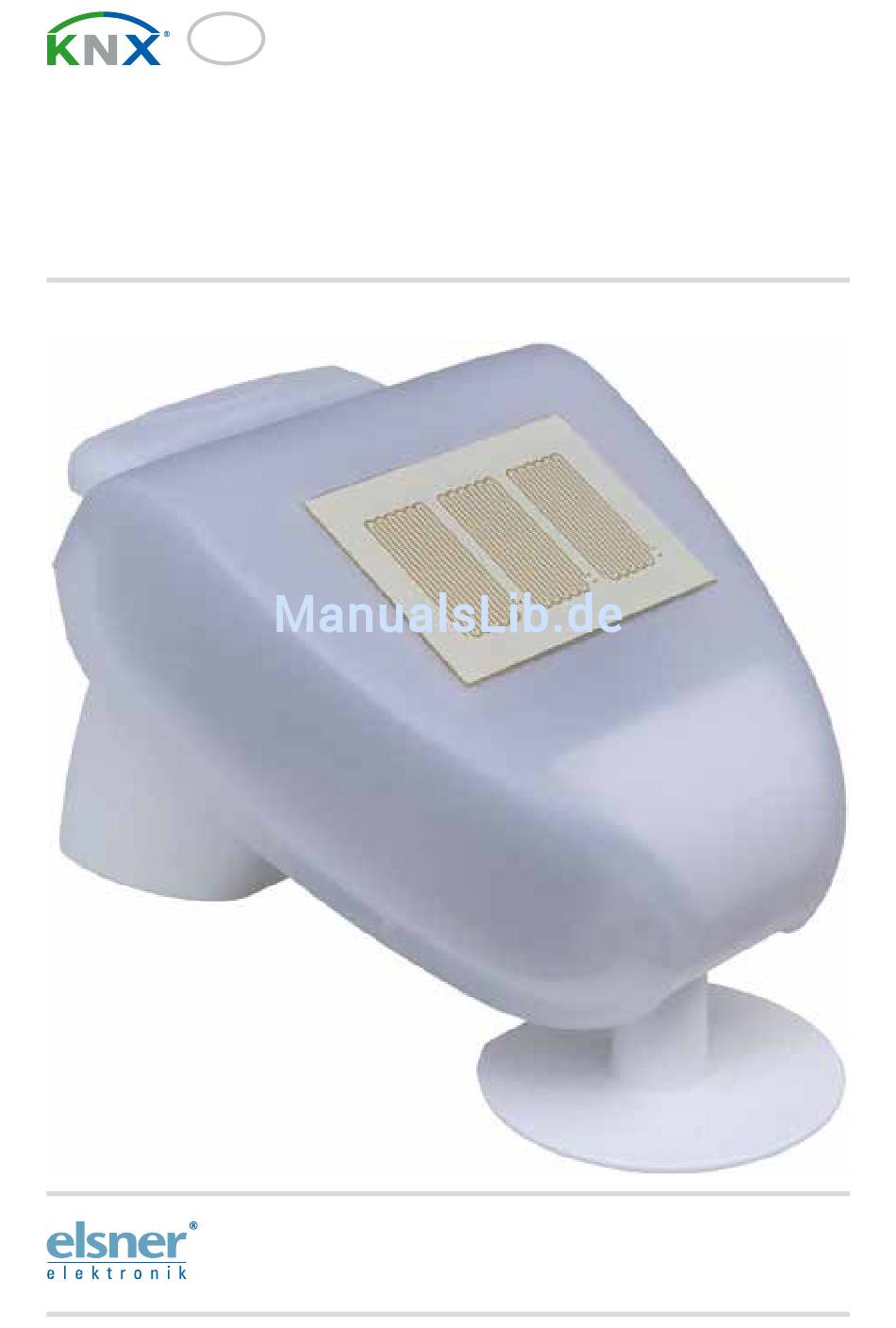

D

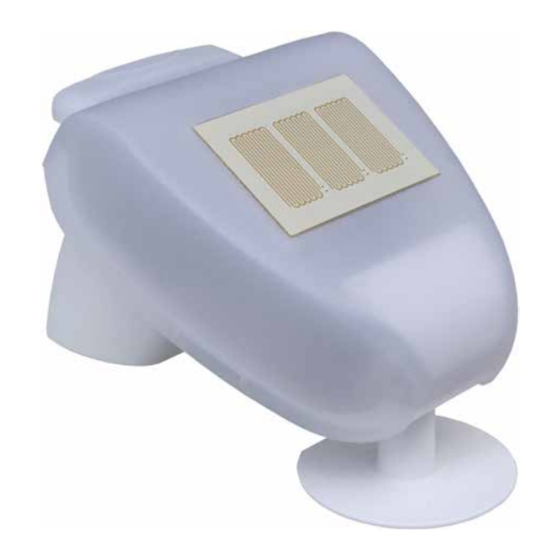

Suntracer KNX-GPS light
Wetterstation
Artikelnummern 3090 (230V), 3094 (12...40 V DC, 12...28 V AC)
Installation und Einstellung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elsner Suntracer KNX-GPS light

Inhaltszusammenfassung für Elsner Suntracer KNX-GPS light

  • Seite 1 Suntracer KNX-GPS light Wetterstation Artikelnummern 3090 (230V), 3094 (12...40 V DC, 12...28 V AC) Installation und Einstellung...

  • Seite 2: Inhaltsverzeichnis

    6.12.1. )ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 ............37 6.12.2. Verknüpfungseingänge der ODER Logik ..........37 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Wetterstation Suntracer KNX-GPS light • ab Softwareversion 1.00, ETS-Programmversion 1.4...

  • Seite 3: Zeichenerklärungen Für Dieses Handbuch

    Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. Zeichenerklärungen für dieses Handbuch Sicherheitshinweis.

  • Seite 4: Beschreibung

    Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden Die Konfiguration erfolgt mit der KNX-Software ETS. Produktdatei, Datenblatt und Handbuch stehen auf der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service“ zum Download bereit. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 5: Technische Daten

    2 Lux bei 121…1.046 Lux 63 Lux bei 1.047…52.363 Lux 423 Lux bei 52.364…150.000 Lux Genauigkeit (Helligkeit) ±35% Das Produkt ist konform mit den Bestimmungen der EG-Richtlinien: • EMV-Richtlinie 2004/108/EG Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Installation Und Inbetriebnahme

    Sensoren erfasst werden können. Es dürfen keine Konstruktionsteile über der Wetterstation angebracht sein, von denen noch Wasser auf den Niederschlagssen- sor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder zu schneien. Die Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 7 60 cm Abstand zu an- deren Elementen (Baukörper, Konstruktions- teile usw.) haben. 60 cm Abb. 2 Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Wand oder Mast Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Montage Der Wetterstation

    Lieferung mit Klebestreifen an der Gehäuserückseite befestigt. Befestigen Sie den Halter senkrecht an Wand oder Mast. Abb. 5 Bei Wandmontage: ebene Seite zur Wand, halb- Steg mondförmiger Steg nach oben. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 9 Dachvorsprung hervor. Sonne, Wind und Niederschlag können ungehindert auf die Sensoren einwirken. Abb. 9 Beispiel für den Einsatz des Gelenk-Auslegers: Montage an einem Mast mit Schneckengewin- de-Schellen Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Ansicht Der Rückwand Und Bohrplan

    2.3.2. Ansicht der Rückwand und Bohrplan Abb. 10 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Vorbereitung Der Wetterstation

    Platine ab und führen Sie nur die An- schlusskabel durch die Öffnungen in der Pla- tine nach oben. Beim 12...40 V DC, 12...28 V AC-Gerät muss das Verbindungskabel zwischen Deckel und Platine eingesteckt sein. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 12: Aufbau Der Platine

    Kontroll-LED GPS-Empfang. Abhängig von der ETS-Parameter-Einstellung blinkt die LED bei GPS-Empfang 1x pro Sekunde oder bleibt „immer Aus“. Nach Anlegen der Hilfsspannung kann es einige Minuten dauern, bis Empfang besteht. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 13: Anbringen Des Geräts

    2.3.5. Anbringen des Geräts Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De- ckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 14: Hinweise Zur Montage Und Inbetriebnahme

    Öffnen Sie die Wetterstation nicht, wenn Wasser (Regen) eindringen kann: Schon we- nige Tropfen könnten die Elektronik beschädigen. Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der Wet- terstation oder mit ihr verbundener elektronischer Geräte führen. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 15: Adressierung Des Geräts Am Bus

    Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 16: Übertragungsprotokoll

    Sonnenstand Elevation Ü Schaltausgang Sonne in Bereich 1 Ü Schaltausgang Sonne in Bereich 2 Ü Schaltausgang Sonne in Bereich 3 Ü Schaltausgang Sonne in Bereich 4 Ü Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 17 Windstärke Grenzwert 2 Sollwert K L S Windstärke Grenzwert 2 Istwert Ü Windstärke Grenzwert 3 Sollwert K L S Windstärke Grenzwert 3 Istwert Ü Schaltausgang Ü Windstärke Grenzwert 1 Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 18 Ausschaltuhrzeit Zeitraum 2, Kalender Schaltuhr K L S Sequenz 2 Schaltausgang Zeitraum 2, Ü Kalender-Zeitschaltuhr Sequenz 2 Einschaltuhrzeit Zeitraum 3, Kalender Schaltuhr K L S Sequenz 1 Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 19 Ausschaltuhrzeit Dienstag 4 Wochen Schaltuhr K L S Schaltausgang Dienstag 1 Ü Wochen-Zeitschaltuhr Schaltausgang Dienstag 2 Ü Wochen-Zeitschaltuhr Schaltausgang Dienstag 3 Ü Wochen-Zeitschaltuhr Schaltausgang Dienstag 4 Ü Wochen-Zeitschaltuhr Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 20 K L S Ausschaltuhrzeit Freitag 3 Wochen Schaltuhr K L S Einschaltuhrzeit Freitag 4 Wochen Schaltuhr K L S Ausschaltuhrzeit Freitag 4 Wochen Schaltuhr K L S Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 21 K L S Schaltausgang Sonntag 1 Ü Wochen-Zeitschaltuhr Schaltausgang Sonntag 2 Ü Wochen-Zeitschaltuhr Schaltausgang Sonntag 3 Ü Wochen-Zeitschaltuhr Schaltausgang Sonntag 4 Ü Wochen-Zeitschaltuhr UND Logik 1 Schaltausgang Ü Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 22 ODER Logik 5 8 Bit Ausgang A Ü ODER Logik 5 8 Bit Ausgang B Ü ODER Logik 6 Schaltausgang Ü ODER Logik 6 8 Bit Ausgang A Ü Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 23 Dämmerung Grenzwert 1 Schaltausgang Ü Dämmerung Grenzwert 2 Schaltausgang Ü Dämmerung Grenzwert 3 Temperatursensor Störung Ausgang Ü Windsensor Störung Ausgang Ü Datum und Uhrzeit synchronisiert Ausgang Ü Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 24: Einstellung Der Parameter

    Das aktuelle Datum und die Uhrzeit können zunächst über die ETS vorgegeben wer- den. Mit diesen Daten arbeitet die Wetterstation bis zum ersten Mal ein gültiges GPS- Signal empfangen wird. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 25: Standort

    Deutschland • Österreich • Schweiz • andere Länder Stadt • PLZ • Koordinaten 30 Städte in Deutschland 5 Städte in Österreich 4 Städte in der Schweiz 7 Städte anderer Länder Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 26: Sonnenstand

    Sonne in Bereich 1 / 2 / 3 / 4 / 5 • bei Änderung senden • bei Änderung invertiert senden • bei Änderung und zyklisch senden • bei Änderung und zyklisch invertiert senden Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 27: Temperatur

    • bei Änderung und zyklisch senden ab Temperaturänderung von 0,5°C • 1°C • 2°C • 3°C • 4°C • 5°C Temperatur Offset in 0,1°C -50 … 50; 0 Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 28: Temperatur-Grenzwert 1 / 2 / 3 / 4

    • nicht senden Schaltausgang Temperatur Grenzwert 1 • bei Änderung senden • bei Änderung invertiert senden • bei Änderung und zyklisch senden • bei Änderung und zyklisch invertiert senden Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 29: Temperatur

    Spannungsausfall erhalten bleiben und bei Rückkehr der Netz- spannung wieder zur Verfügung stehen. Grenzwert wird gesetzt durch Kom. Objekt mit Speicherung des letz- ten Wertes Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 30: Windstärke

    Start Grenzwert in 0,1 m/s 0 … 350; 40 Hysterese des Grenzwertes 0,1 m/s 0 … 250, 20 Alle anderen Parameter entsprechen denen der Temperatur-Grenzwerte (siehe dort). Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 31: Helligkeit

    • Kom. Objekt mit Speicherung des letzten Wertes Grenzwert wird gesetzt durch Parameter: Grenzwert in lx 1 … 1000; 200 Hysterese des Grenzwertes in lx 0 … 1000; 50 Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 32: Kalender-Zeitschaltuhr

    • bei Änderung und zyklisch invertiert senden 6.10. Wochen Zeitschaltuhr Montag … Sonntag nicht aktiv • aktiv Es werden immer alle 4 Sequenzen des gewählten Tages mit einander aktiviert. Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 33: Wochenuhr Mo, Di, Mi, Do, Fr, Sa, So 1

    Samstag Sequenz 1 Sonntag Sequenz 1 6.11. UND Logik Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 nicht aktiv • aktiv Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 34: Und Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8

    Objekt A: Beschattungsposition Höhe (0 = sichere Position, 255 = voll ausgefahren). Objekt B: Beschattungsposition Lamellenwinkel (255 = 100% geschlossen, 200 = etwa 80% geschlossen). Verwendung der UND-Logik: Beispiel Sonnenautomatik Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 35: Verknüpfungseingänge Der Und Logik

    Kalenderschaltuhr 1. Zeitraum Nr. 1 Kalenderschaltuhr 1. Zeitraum Nr. 1 invertiert Kalenderschaltuhr 1. Zeitraum Nr. 2 Kalenderschaltuhr 1. Zeitraum Nr. 2 invertiert Kalenderschaltuhr 2. Zeitraum Nr. 1 Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 36 Temperatur Grenzwert 1 invertiert Temperatur Grenzwert 2 Temperatur Grenzwert 2 invertiert Temperatur Grenzwert 3 Temperatur Grenzwert 3 invertiert Temperatur Grenzwert 4 Temperatur Grenzwert 4 invertiert Wind Grenzwert 1 Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 37 Wochenschaltuhr Freitag 2 invertiert Wochenschaltuhr Freitag 3 Wochenschaltuhr Freitag 3 invertiert Wochenschaltuhr Freitag 4 Wochenschaltuhr Freitag 4 invertiert Wochenschaltuhr Samstag 1 Wochenschaltuhr Samstag 1 invertiert Wochenschaltuhr Samstag 2 Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 38: Oder Logik

    UND Logik Ausgang 1 UND Logik Ausgang 1 invertiert UND Logik Ausgang 2 UND Logik Ausgang 2 invertiert UND Logik Ausgang 3 UND Logik Ausgang 3 invertiert Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 39 UND Logik Ausgang 6 UND Logik Ausgang 6 invertiert UND Logik Ausgang 7 UND Logik Ausgang 7 invertiert UND Logik Ausgang 8 UND Logik Ausgang 8 invertiert Wetterstation Suntracer KNX-GPS light • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 40 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 D - 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de...
