Inhaltszusammenfassung für Elsner Suntracer KNX-GPS
Seite 1

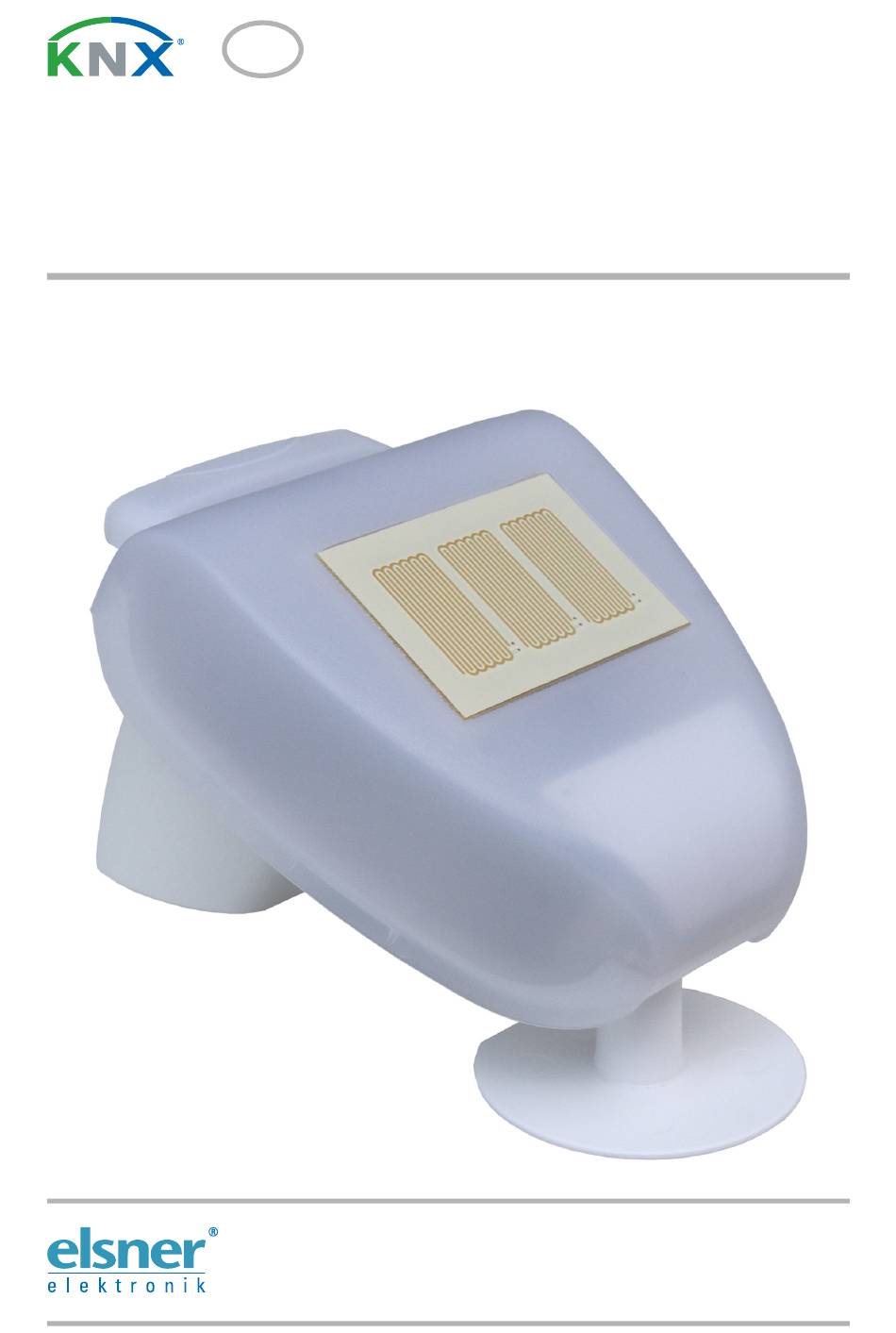

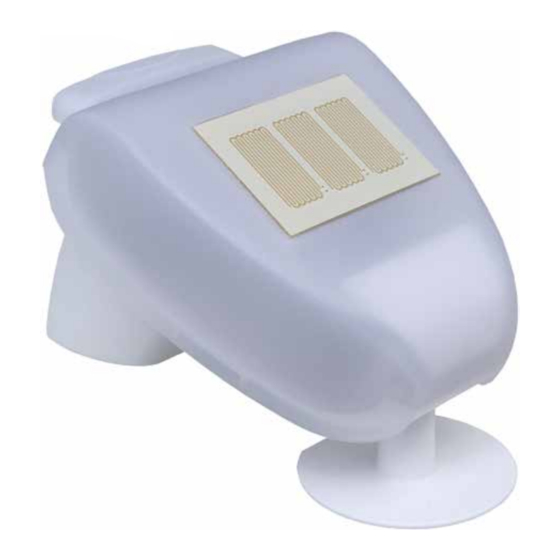

Suntracer KNX-GPS Wetterstation Technische Daten und Installationshinweise Artikelnummer 3093 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 D - 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de...
Seite 2
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden Die Konfiguration erfolgt mit der KNX-Software ETS. Produktdatei, Datenblatt und Handbuch stehen auf der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service“ zum Download bereit. Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Sensoren erfasst werden können. Es dürfen keine Konstruktionsteile über der Wetterstation angebracht sein, von denen noch Wasser auf den Niederschlagssen- sor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder zu schneien. Die Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Seite 5
60 cm Abstand zu an- deren Elementen (Baukörper, Konstruktions- teile usw.) haben. 60 cm Abb. 2 Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Wand oder Mast Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Lieferung mit Klebestreifen an der Gehäuserückseite befestigt. Befestigen Sie den Halter senkrecht an Wand oder Mast. Abb. 5 Bei Wandmontage: ebene Seite zur Wand, halb- Steg mondförmiger Steg nach oben. Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Seite 7
Dachvorsprung hervor. Sonne, Wind und Niederschlag können ungehindert auf die Sensoren einwirken. Abb. 9 Beispiel für den Einsatz des Gelenk-Auslegers: Montage an einem Mast mit Schneckengewin- de-Schellen Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Installation und Inbetriebnahme 2.3.2. Ansicht der Rückwand und Bohrplan Abb. 10 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Abb. 12 Setzen Sie den Mantel des Kabels unterhalb der Platine ab und führen Sie nur die An- schlusskabel durch die Öffnungen in der Pla- tine nach oben. Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
„Klick“ einrasten. Abb. 14 Prüfen Sie ob Deckel und Unterteil richtig ver- rastet sind! Die Abbildung zeigt das geschlos- sene Gehäuse von unten. Raste Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Das Gerät wird mit der Bus-Adresse 15.15.250 ausgeliefert. Eine andere Adresse kann in der ETS durch Überschreiben der Adresse 15.15.250 programmiert werden oder über den Programmier-Taster auf der Platine im Gehäuseinnern eingelernt werden. Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Wetterstation Suntracer KNX-GPS • Stand: 01.10.2014 • Technische Änderungen und Irrtümer vorbehalten.
