5

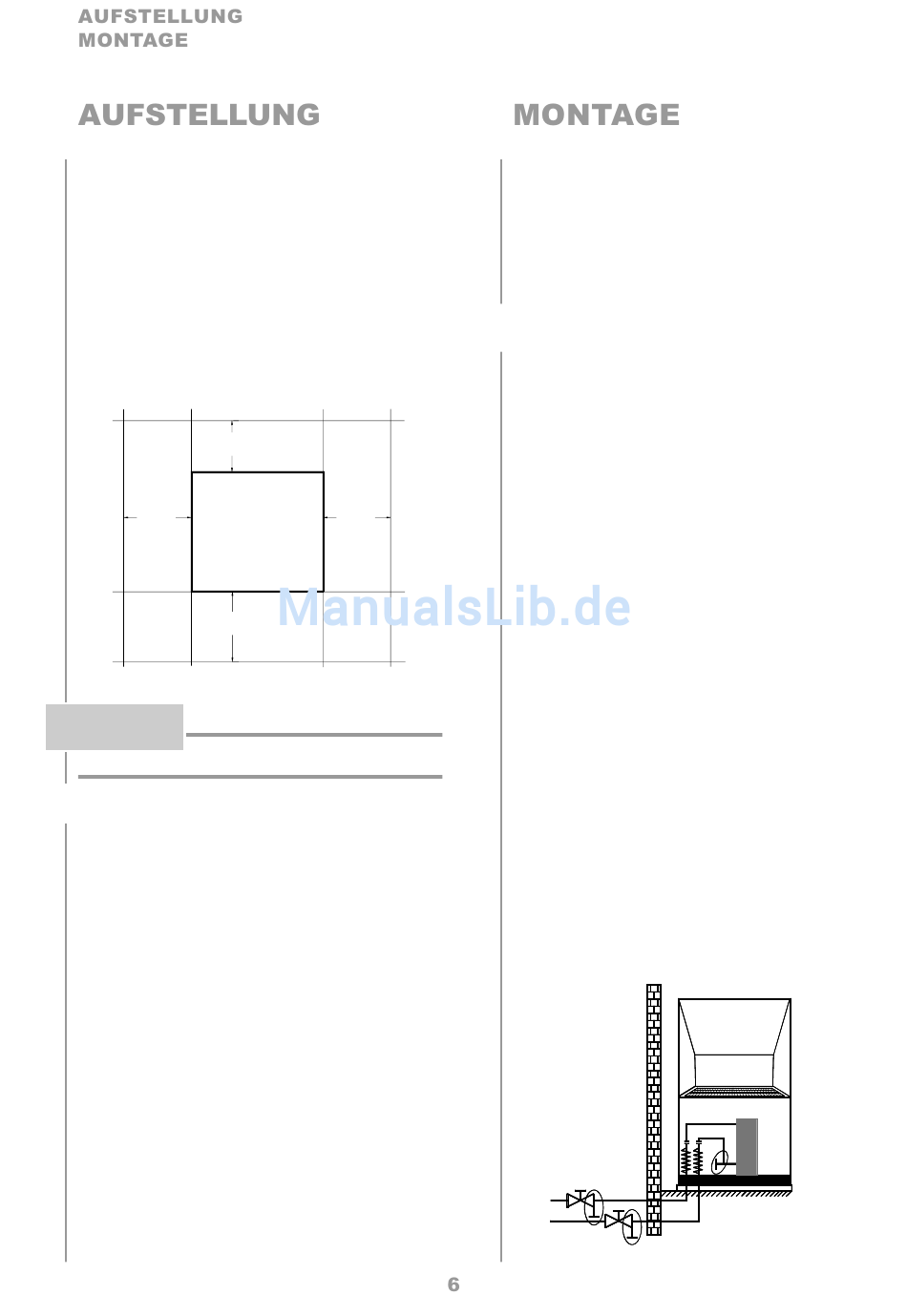

5.1 Allgemein

Das Gerät ist grundsätzlich auf einer dauerhaft ebe-
nen, glatten und waagrechten Fläche aufzustellen.
Dabei sollte der Rahmen rundum dicht am Boden
anliegen, um eine geeignete Schallabdichtung zu
gewährleisten und ein Auskühlen wasserführender
Teile zu verhindern. Ist dies nicht der Fall, können
zusätzliche dämmende Maßnahmen notwendig
werden. Wartungsarbeiten müssen problemlos
durchgeführt werden können. Dies ist gewährleistet,
wenn ein Abstand von 1,2 m zu festen Wänden ein-
gehalten wird.
1,2 m
ACHTUNG!
Der Ansaug- und Ausblasbereich darf
nicht eingeengt oder zugestellt werden.

5.2 Kondensatleitung

Das im Betrieb anfallende Kondensatwasser muss
frostfrei abgeleitet werden. Um einen einwandfrei-
en Abfluss zu gewährleisten, muss die Wärmepum-
pe waagerecht stehen. Das Kondensatwasserrohr
muss mindestens einen Durchmesser von 50 mm
haben und sollte frostsicher in den Abwasserkanal
geführt werden.
1,2 m
1,2 m
W ä r m e p u m p e
1,2 m
Frontseite
6
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse
herzustellen:
- Vor-/Rückläufe der Heizungsanlage
- Kondensatablauf
- Steuerleitung zum Wärmepumpenregler
- Stromversorgung

6.2 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärme-
pumpe sind mit 1 1/4" Außengewinde versehen. Die
anzuschließenden Schläuche werden nach unten
aus dem Gerät geführt. Beim Anschluss an die Wär-
mepumpe muss an den Übergängen mit einem
Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wär-
mepumpe erfolgen, muss die Heizungsanlage ge-
spült werden, um eventuell vorhandene Verunreini-
gungen zu entfernen und einen störungsfreien Be-
trieb der Wärmepumpe zu gewährleisten. Für Anla-
gen mit absperrbarem Heizwasserdurchfluss, be-
dingt durch Heizkörper- bzw. Thermostatventile,
muss ein Überströmventil bauseits hinter der Hei-
zungspumpe in einem Heizungsbypass eingebaut
werden. Dies sichert einen Mindestheizwasser-
durchfluss durch die Wärmepumpe und verhindert
Störungen.
Nach erstellter heizungsseitiger Installation ist die
Heizungsanlage zu füllen, zu entlüften und abzudrük-
ken.
Frostschutz
Zum Frostschutz sollte eine manuelle Entleerung
vorgesehen werden. Bei Außerbetriebnahme der
Wärmepumpe oder Stromausfall ist die Anlage an
drei Stellen (siehe Bild) zu entleeren und ggfs. aus-
zublasen. Bei Wärmepumpenanlagen, an denen ein
Stromausfall nicht erkannt werden kann (Ferien-
haus), ist der Heizungskreis mit einem geeigneten
Frostschutz zu betreiben.
1
2
Wärmepumpe
3
