Geräteinformation

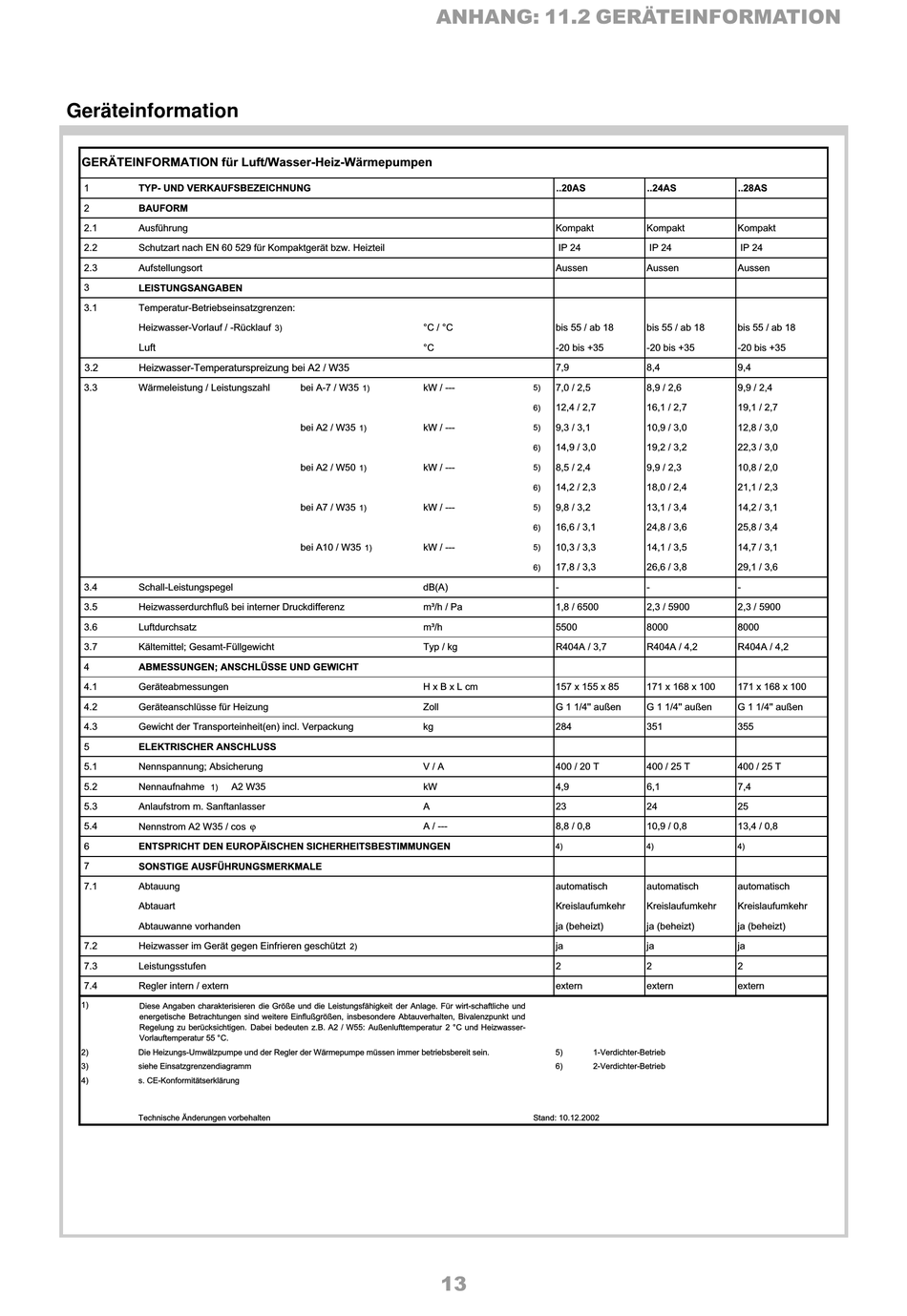

GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen
1
TYP- UND VERKAUFSBEZEICHNUNG
2
BAUFORM
2.1 Ausführung
2.2 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.3 Aufstellungsort
3 LEISTUNGSANGABEN
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Luft
3.2 Heizwasser-Temperaturspreizung bei A2 / W35
3.3 Wärmeleistung / Leistungszahl
3.4 Schall-Leistungspegel
3.5 Heizwasserdurchfluß bei interner Druckdifferenz
3.6 Luftdurchsatz
3.7 Kältemittel; Gesamt-Füllgewicht
4 ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Gewicht der Transporteinheit(en) incl. Verpackung
5 ELEKTRISCHER ANSCHLUSS
5.1 Nennspannung; Absicherung
5.2 Nennaufnahme 1) A2 W35
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos ϕ
5.4
6
ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7
SONSTIGE AUSFÜHRUNGSMERKMALE
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
7.4 Regler intern / extern
1)
Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirt-schaftliche und
energetische Betrachtungen sind weitere Einflußgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und
Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-
Vorlauftemperatur 55 °C.
2) Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
3) siehe Einsatzgrenzendiagramm
4) s. CE-Konformitätserklärung
Technische Änderungen vorbehalten
3) °C / °C
°C
bei A-7 / W35 1) kW / ---
bei A2 / W35 1) kW / ---
bei A2 / W50 1) kW / ---
bei A7 / W35 1) kW / ---
bei A10 / W35 1) kW / ---
dB(A)
m³/h / Pa
m³/h
Typ / kg
H x B x L cm
Zoll
kg
V / A
kW
A
A / ---
2)
..20AS ..24AS
Kompakt Kompakt
IP 24 IP 24
Aussen Aussen
bis 55 / ab 18 bis 55 / ab 18
-20 bis +35 -20 bis +35
7,9 8,4
5)
7,0 / 2,5 8,9 / 2,6
6) 12,4 / 2,7 16,1 / 2,7
5) 9,3 / 3,1 10,9 / 3,0
6) 14,9 / 3,0 19,2 / 3,2
5) 8,5 / 2,4 9,9 / 2,3
6) 14,2 / 2,3 18,0 / 2,4
5) 9,8 / 3,2 13,1 / 3,4
6) 16,6 / 3,1 24,8 / 3,6
5)
10,3 / 3,3 14,1 / 3,5
6)
17,8 / 3,3 26,6 / 3,8
- -
1,8 / 6500 2,3 / 5900
5500 8000
R404A / 3,7 R404A / 4,2
157 x 155 x 85 171 x 168 x 100
G 1 1/4'' außen G 1 1/4'' außen
284 351
400 / 20 T 400 / 25 T
4,9 6,1
23 24
8,8 / 0,8 10,9 / 0,8
4) 4)
automatisch automatisch
Kreislaufumkehr Kreislaufumkehr
ja (beheizt) ja (beheizt)
ja ja
2 2
extern extern
5) 1-Verdichter-Betrieb
6) 2-Verdichter-Betrieb
Stand: 10.12.2002
..28AS
Kompakt
IP 24
Aussen
bis 55 / ab 18
-20 bis +35
9,4
9,9 / 2,4
19,1 / 2,7
12,8 / 3,0
22,3 / 3,0
10,8 / 2,0
21,1 / 2,3
14,2 / 3,1
25,8 / 3,4
14,7 / 3,1
29,1 / 3,6
-
2,3 / 5900
8000
R404A / 4,2
171 x 168 x 100
G 1 1/4'' außen
355
400 / 25 T
7,4
25
13,4 / 0,8
4)
automatisch
Kreislaufumkehr
ja (beheizt)
ja
2
extern
