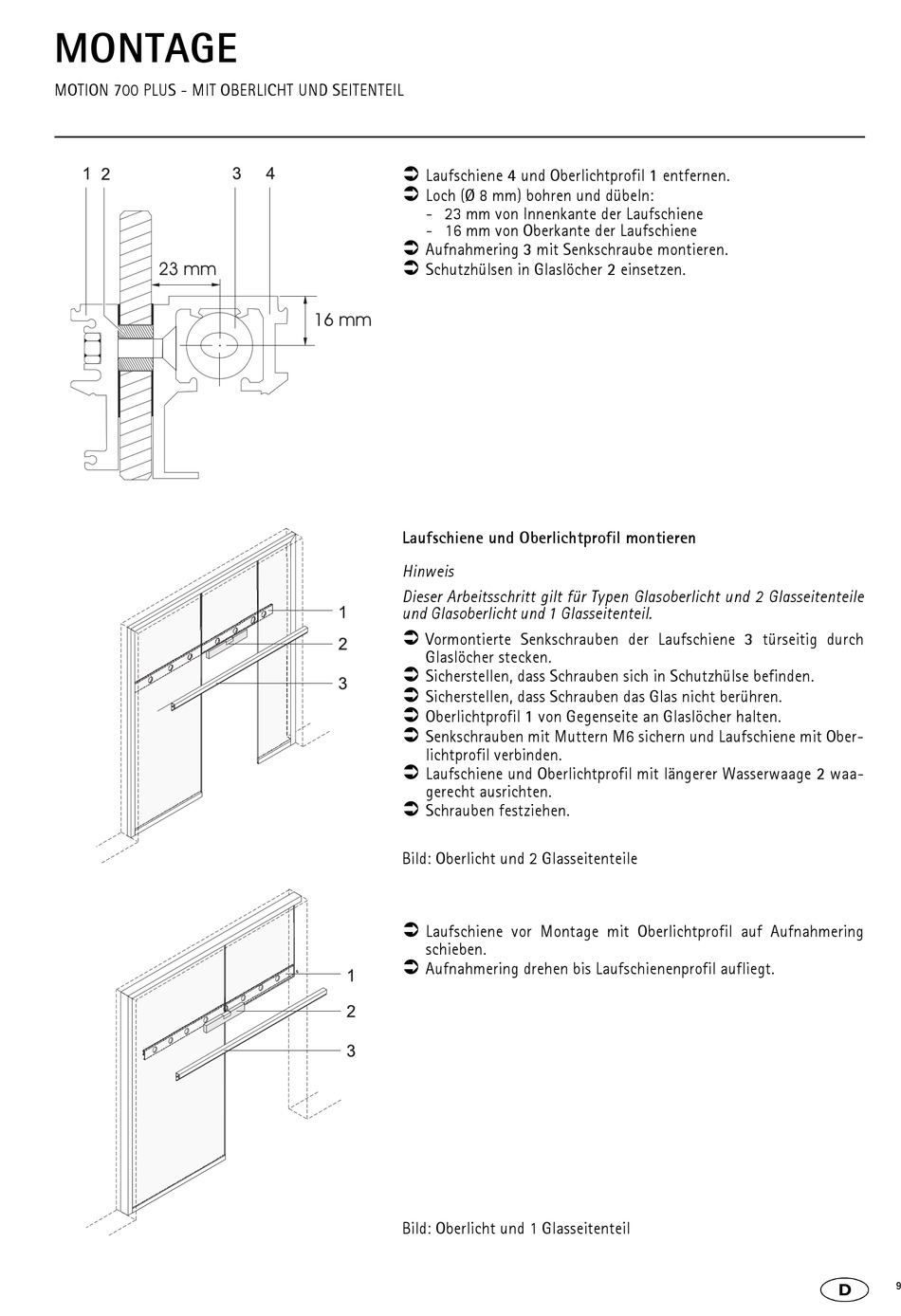

MONTAGE
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
Laufschiene 4 und Oberlichtprofil 1 entfernen.
Loch (Ø 8 mm) bohren und dübeln:
- 23 mm von Innenkante der Laufschiene
- 16 mm von Oberkante der Laufschiene
Aufnahmering 3 mit Senkschraube montieren.
Schutzhülsen in Glaslöcher 2 einsetzen.
Laufschiene und Oberlichtprofil montieren
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Vormontierte Senkschrauben der Laufschiene 3 türseitig durch
Glaslöcher stecken.
Sicherstellen, dass Schrauben sich in Schutzhülse befinden.
Sicherstellen, dass Schrauben das Glas nicht berühren.
Oberlichtprofil 1 von Gegenseite an Glaslöcher halten.
Senkschrauben mit Muttern M6 sichern und Laufschiene mit Ober-
lichtprofil verbinden.
Laufschiene und Oberlichtprofil mit längerer Wasserwaage 2 waa-
gerecht ausrichten.
Schrauben festziehen.
Bild: Oberlicht und 2 Glasseitenteile
Laufschiene vor Montage mit Oberlichtprofil auf Aufnahmering
schieben.
Aufnahmering drehen bis Laufschienenprofil aufliegt.
Bild: Oberlicht und 1 Glasseitenteil
9
