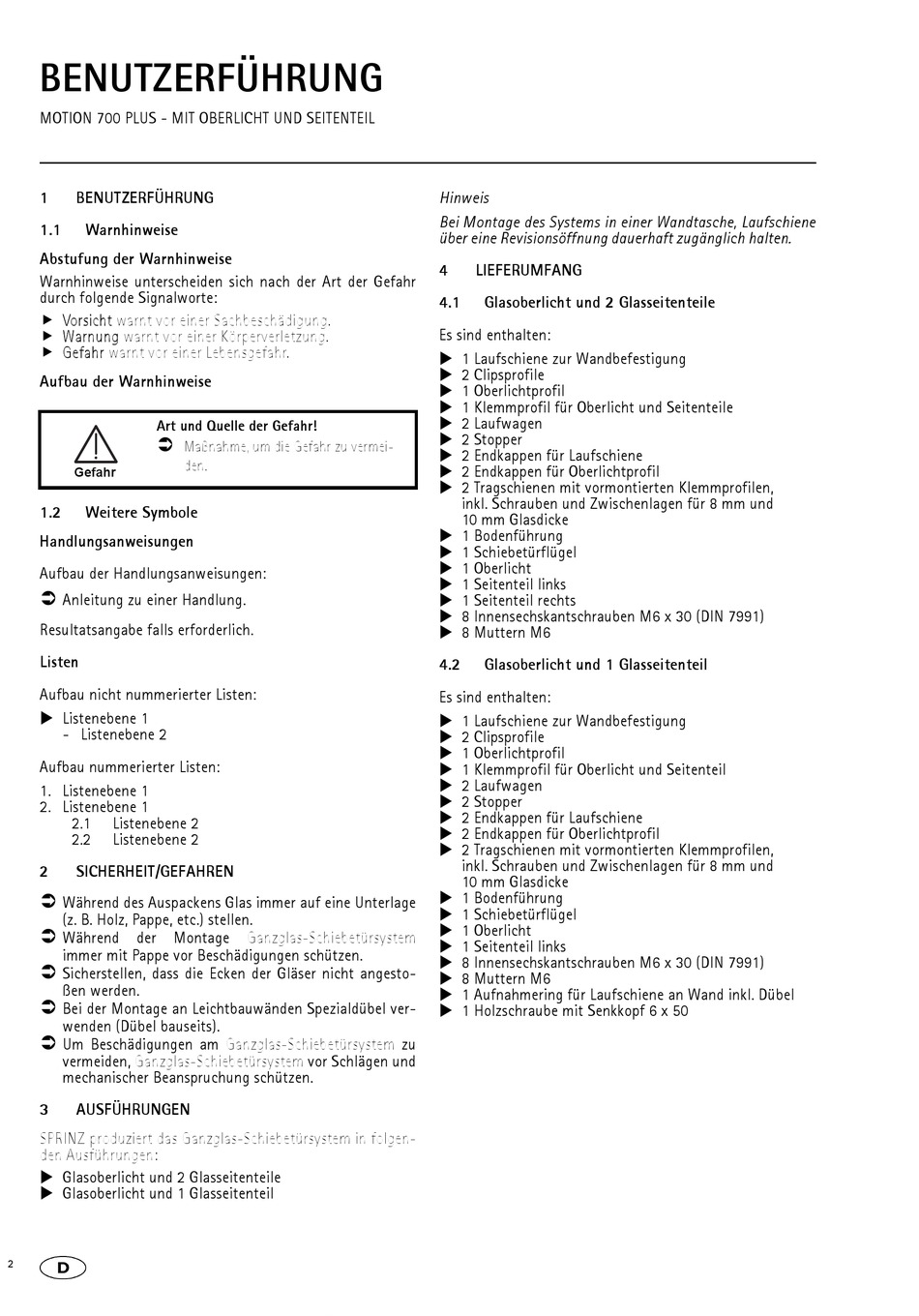

BENUTZERFÜHRUNG
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
1
BENUTZERFÜHRUNG
1.1
Warnhinweise
Abstufung der Warnhinweise
Warnhinweise unterscheiden sich nach der Art der Gefahr
durch folgende Signalworte:
Vorsicht warnt vor einer Sachbeschädigung.
Warnung warnt vor einer Körperverletzung.
Gefahr warnt vor einer Lebensgefahr.
Aufbau der Warnhinweise
Art und Quelle der Gefahr!
Gefahr
1.2
Weitere Symbole
Handlungsanweisungen
Aufbau der Handlungsanweisungen:
Anleitung zu einer Handlung.
Resultatsangabe falls erforderlich.
Listen
Aufbau nicht nummerierter Listen:
Listenebene 1
- Listenebene 2
Aufbau nummerierter Listen:
1. Listenebene 1
2. Listenebene 1
2.1
Listenebene 2
2.2
Listenebene 2
2
SICHERHEIT/GEFAHREN
Während des Auspackens Glas immer auf eine Unterlage
(z. B. Holz, Pappe, etc.) stellen.
Während
der
Montage
immer mit Pappe vor Beschädigungen schützen.
Sicherstellen, dass die Ecken der Gläser nicht angesto-
ßen werden.
Bei der Montage an Leichtbauwänden Spezialdübel ver-
wenden (Dübel bauseits).
Um Beschädigungen am Ganzglas-Schiebetürsystem zu
vermeiden, Ganzglas-Schiebetürsystem vor Schlägen und
mechanischer Beanspruchung schützen.
3
AUSFÜHRUNGEN
SPRINZ produziert das Ganzglas-Schiebetürsystem in folgen-
den Ausführungen:
Glasoberlicht und 2 Glasseitenteile
Glasoberlicht und 1 Glasseitenteil
2
Maßnahme, um die Gefahr zu vermei-
den.
Ganzglas-Schiebetürsystem
Hinweis
Bei Montage des Systems in einer Wandtasche, Laufschiene
über eine Revisionsöffnung dauerhaft zugänglich halten.
4
LIEFERUMFANG
4.1
Glasoberlicht und 2 Glasseitenteile
Es sind enthalten:
1 Laufschiene zur Wandbefestigung
2 Clipsprofile
1 Oberlichtprofil
1 Klemmprofil für Oberlicht und Seitenteile
2 Laufwagen
2 Stopper
2 Endkappen für Laufschiene
2 Endkappen für Oberlichtprofil
2 Tragschienen mit vormontierten Klemmprofilen,
inkl. Schrauben und Zwischenlagen für 8 mm und
10 mm Glasdicke
1 Bodenführung
1 Schiebetürflügel
1 Oberlicht
1 Seitenteil links
1 Seitenteil rechts
8 Innensechskantschrauben M6 x 30 (DIN 7991)
8 Muttern M6
4.2
Glasoberlicht und 1 Glasseitenteil
Es sind enthalten:
1 Laufschiene zur Wandbefestigung
2 Clipsprofile
1 Oberlichtprofil
1 Klemmprofil für Oberlicht und Seitenteil
2 Laufwagen
2 Stopper
2 Endkappen für Laufschiene
2 Endkappen für Oberlichtprofil
2 Tragschienen mit vormontierten Klemmprofilen,
inkl. Schrauben und Zwischenlagen für 8 mm und
10 mm Glasdicke
1 Bodenführung
1 Schiebetürflügel
1 Oberlicht
1 Seitenteil links
8 Innensechskantschrauben M6 x 30 (DIN 7991)
8 Muttern M6
1 Aufnahmering für Laufschiene an Wand inkl. Dübel
1 Holzschraube mit Senkkopf 6 x 50
