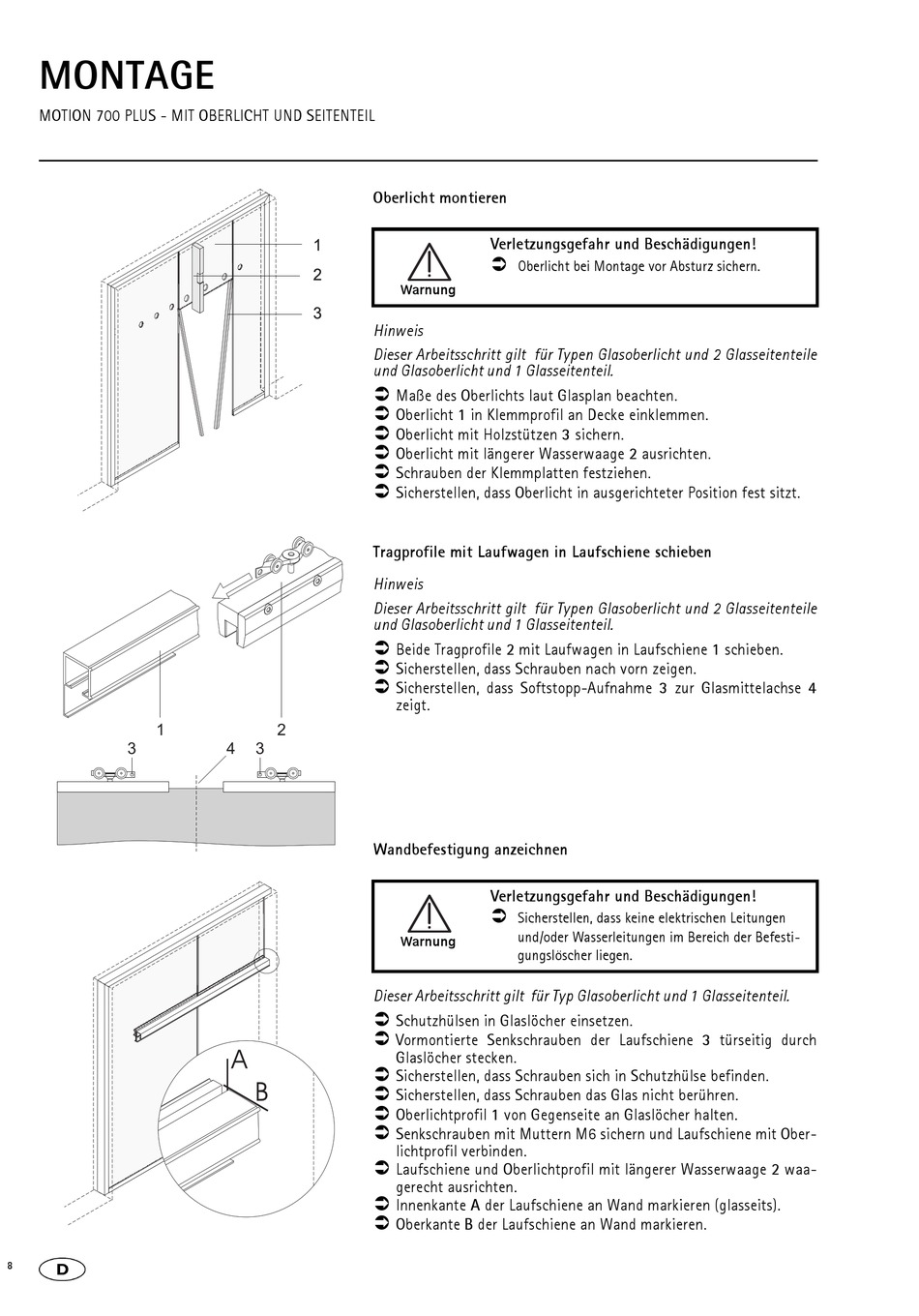

MONTAGE
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
1
3
8
Oberlicht montieren
Warnung
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Maße des Oberlichts laut Glasplan beachten.
Oberlicht 1 in Klemmprofil an Decke einklemmen.
Oberlicht mit Holzstützen 3 sichern.
Oberlicht mit längerer Wasserwaage 2 ausrichten.
Schrauben der Klemmplatten festziehen.
Sicherstellen, dass Oberlicht in ausgerichteter Position fest sitzt.
Tragprofile mit Laufwagen in Laufschiene schieben
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Beide Tragprofile 2 mit Laufwagen in Laufschiene 1 schieben.
Sicherstellen, dass Schrauben nach vorn zeigen.
Sicherstellen, dass Softstopp-Aufnahme 3 zur Glasmittelachse 4
zeigt.
2
4
3
Wandbefestigung anzeichnen
Warnung
Dieser Arbeitsschritt gilt für Typ Glasoberlicht und 1 Glasseitenteil.
Schutzhülsen in Glaslöcher einsetzen.
Vormontierte Senkschrauben der Laufschiene 3 türseitig durch
Glaslöcher stecken.
Sicherstellen, dass Schrauben sich in Schutzhülse befinden.
Sicherstellen, dass Schrauben das Glas nicht berühren.
Oberlichtprofil 1 von Gegenseite an Glaslöcher halten.
Senkschrauben mit Muttern M6 sichern und Laufschiene mit Ober-
lichtprofil verbinden.
Laufschiene und Oberlichtprofil mit längerer Wasserwaage 2 waa-
gerecht ausrichten.
Innenkante A der Laufschiene an Wand markieren (glasseits).
Oberkante B der Laufschiene an Wand markieren.
Verletzungsgefahr und Beschädigungen!
Oberlicht bei Montage vor Absturz sichern.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöscher liegen.
