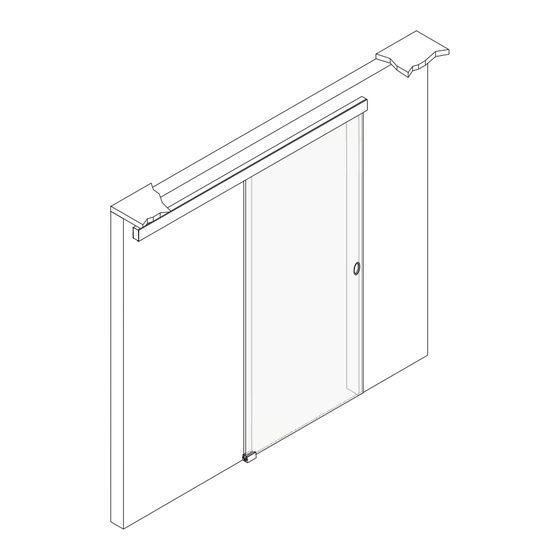

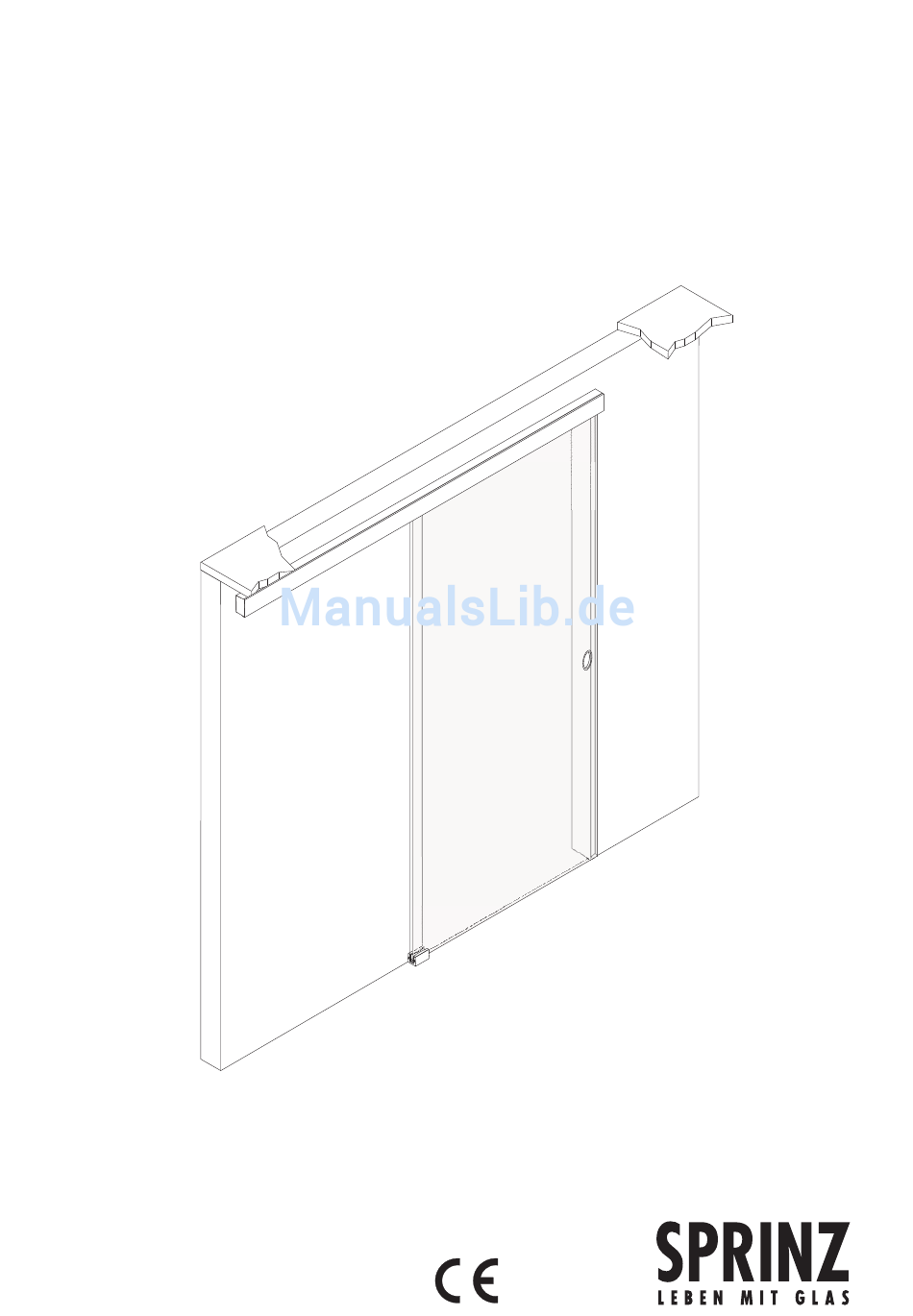

- Seite 1 MONTAGEANLEITUNG MOTION 700 Plus...
- Seite 3 2 Tragschienen mit vormontierten Klemmprofilen, inkl. Schrauben und Zwischenlagen für 8 und 10 mm AUSFÜHRUNGEN Glasdicke 1 Bodenführung SPRINZ produziert das Ganzglas-Schiebetürsystem in folgen- 1 Schiebetürflügel den Ausführungen: 8 Dübel Deckenbefestigung 8 Holzschrauben mit Senkkopf 6x50 ...
-
Seite 4: Montage
MONTAGE MOTION Zusätzliches Werkzeug Folgendes Werkzeug für die Montage bereithalten: Bohrmaschine Bohrer Bleistift Meterstab Körner Gummihammer Glassauger Kreuzschlitz-Schraubendreher Pz3 längere Wasserwaage Bohrmaschine Werkzeug entsprechend Wandmaterial Holzunterlagen 7 mm MONTAGE Voraussetzung Voraussetzung für eine schnelle und saubere Montage:... - Seite 5 MONTAGE MOTION Übersicht 7 5 1 Legende Deckenbefestigung: 1. Stopper 2. Laufschiene 3. Clipsprofil 4. Bodenführung 5. Laufwagen 6. Tragschiene mit vormontiertem Klemmprofil 7. Schiebetürflügel Legende Deckenbefestigung mit festem Seitenteil: 1. Stopper 2. Winkelprofil für festes Seitenteil 3. Laufschiene 4. festes Seitenteil 5.
- Seite 6 MONTAGE MOTION Tragprofil demontieren Tragprofil wie folgt demontieren: Schrauben vom Klemmprofil 2 lösen. Klemmprofil von Tragschiene 1 abnehmen. Sicherstellen, dass entsprechende Tragprofile zusammen bleiben, bei Bedarf markieren. Zwischenlage aufkleben Bei Klemmung von 8 mm-Einscheiben-Sicherheitsglas: Schutzfolie 1 des Klebebands von Klemm- 4 und Tragschiene 2 zie- hen.
- Seite 7 MONTAGE MOTION Selbstklebende Dichtung für festes Seitenteil aufkleben Hinweis Dieser Arbeitsschritt gilt ausschließlich bei Typ Deckenbefestigung mit festem Seitenteil. Selbstklebende Dichtung 1 abhängig von Glasdicke wählen: - für Glasdicke 8 mm: Dicke Dichtung 5 mm - für Glasdicke 10 mm: Dicke Dichtung 3 mm ...
- Seite 8 MONTAGE MOTION Befestigungslöcher für Laufschiene Deckenbefestigung mit festem Seitenteil anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass Tragfähigkeit der Befestigungs- wand bzw. Decke für Ganzglas-Schiebetürsystem Warnung ausreicht. Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- gungslöcher liegen. Hinweis Dieser Arbeitsschritt gilt ausschließlich bei Typ Deckenbefestigung mit festem Seitenteil.
- Seite 9 MONTAGE MOTION Befestigungslöcher für Laufschiene bohren und dübeln Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken. Sicherstellen, dass die Dübel bündig mit der Wand bzw. Decke abschließen.
- Seite 10 MONTAGE MOTION Laufschiene an Wand montieren Laufschiene 1 an Wand schrauben. Sicherstellen, dass Laufschiene gerade montiert ist (Wasserwaage). In Laufschiene: Führungen für Laufwagen reinigen. Festes Seitenteil montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich bei Typ Deckenbefestigung mit festem Seitenteil. ...
- Seite 11 MONTAGE MOTION 2-teiliges U-Profil 5 an Boden schrauben. Sicherstellen, dass 2-teiliges U-Profil gerade montiert ist (Wasser- waage). Dichtung 6 in Aufnahme des 2-teiligen U-Profils drücken. Hinweis Um Einschieben zu erleichtern, Dichtung mit Spülmittel benetzen. Auflager 7 links und rechts in 2-teiliges U-Profil legen. ...
- Seite 12 MONTAGE MOTION Klipsfrofil 8 entsprechend dem verwendeten Glastyp 8 mm oder 10 mm wählen. Klipsfrofil 8 in 2-teiliges U-Profil einlegen. Klipsprofil 8 schräg in 2-teiliges U-Profil einfahren. Clipsprofil 8 senkrecht stellen. Dichtung 9 zwischen Clipsprofil und Glas drücken.
- Seite 13 MONTAGE MOTION Schiebetürflügel montieren Innensechskant-Schrauben an Klemmprofilen lösen. Klemmprofile zur Seite legen. Klemmprofile nicht vertauschen. 7 mm Holzunterlagen 2 auf Boden legen. Schiebetürflügel 1 auf Holzunterlagen stellen. Schiebetürflügel oben gegen Tragschienen 3 kippen. Schiebetürflügel im oberen Bereich auf beiden Seiten renigen.
- Seite 14 MONTAGE MOTION Klemmprofile 4 an Tragschienen 1 schrauben und Schiebetürflügel 2 einklemmen. Schrauben mit 4 Nm Anzugsmoment festziehen (vor Montage des Clipsprofils, Schrauben erneut festziehen). Sicherstellen, dass Tragschienen 1 und Klemmprofile 4 den Schie- betürflügel einklemmen. Holzunterlagen entfernen.
- Seite 15 MONTAGE MOTION Stopper montieren Hinweis Stopper ausschließlich an Seite ohne Softstopp montieren. Stopper 1 von links und rechts in Laufschiene 2 schieben. Sicherstellen, dass Öffnung der Stopper zum Laufwagen ausgerich- tet ist. Stopper an gewünschte Position schieben. ...
- Seite 16 MONTAGE MOTION Stopper an der Seite lösen, an der ein weiteres Herausschieben des Schiebetürflügels möglich ist. Schiebetürflügel herausschieben. Sicherstellen, dass Laufwagen nicht aus Laufschiene gleitet. Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher der Bodenführung liegen.
- Seite 17 MONTAGE MOTION Doppelseitiges Klebeband 5 wie dargestellt auf Winkel 20 x 20 3 kleben. Winkel 20 x 20 3 zwischen Laufscheine 2 und Winkelprofil für festes Seitenteil 1 kleben. Sicherstellen, dass Winkel 20 x 20 3 mit Silikon 4 Kontakt hat. Clipsprofil aufstecken ...
- Seite 18 MONTAGE MOTION Bild: Deckenbefestigung Bild: Deckenbefestigung mit festem Seitenteil Bild: Wandbefestigung...
