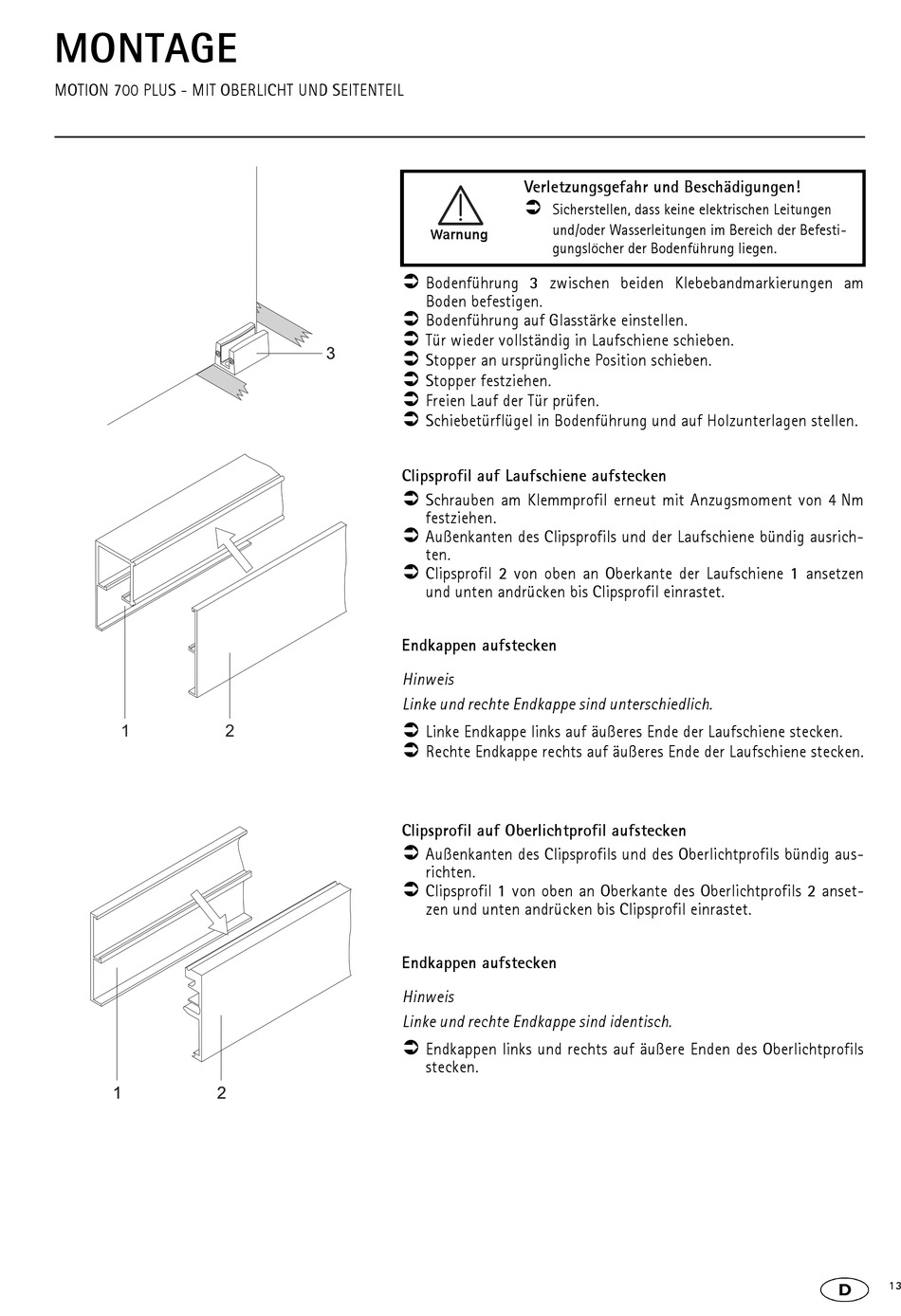

MONTAGE
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
1
2
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
Warnung
gungslöcher der Bodenführung liegen.
Bodenführung 3 zwischen beiden Klebebandmarkierungen am
Boden befestigen.
Bodenführung auf Glasstärke einstellen.
Tür wieder vollständig in Laufschiene schieben.
Stopper an ursprüngliche Position schieben.
Stopper festziehen.
Freien Lauf der Tür prüfen.
Schiebetürflügel in Bodenführung und auf Holzunterlagen stellen.
Clipsprofil auf Laufschiene aufstecken
Schrauben am Klemmprofil erneut mit Anzugsmoment von 4 Nm
festziehen.
Außenkanten des Clipsprofils und der Laufschiene bündig ausrich-
ten.
Clipsprofil 2 von oben an Oberkante der Laufschiene 1 ansetzen
und unten andrücken bis Clipsprofil einrastet.
Endkappen aufstecken
Hinweis
Linke und rechte Endkappe sind unterschiedlich.
Linke Endkappe links auf äußeres Ende der Laufschiene stecken.
Rechte Endkappe rechts auf äußeres Ende der Laufschiene stecken.
Clipsprofil auf Oberlichtprofil aufstecken
Außenkanten des Clipsprofils und des Oberlichtprofils bündig aus-
richten.
Clipsprofil 1 von oben an Oberkante des Oberlichtprofils 2 anset-
zen und unten andrücken bis Clipsprofil einrastet.
Endkappen aufstecken
Hinweis
Linke und rechte Endkappe sind identisch.
Endkappen links und rechts auf äußere Enden des Oberlichtprofils
stecken.
