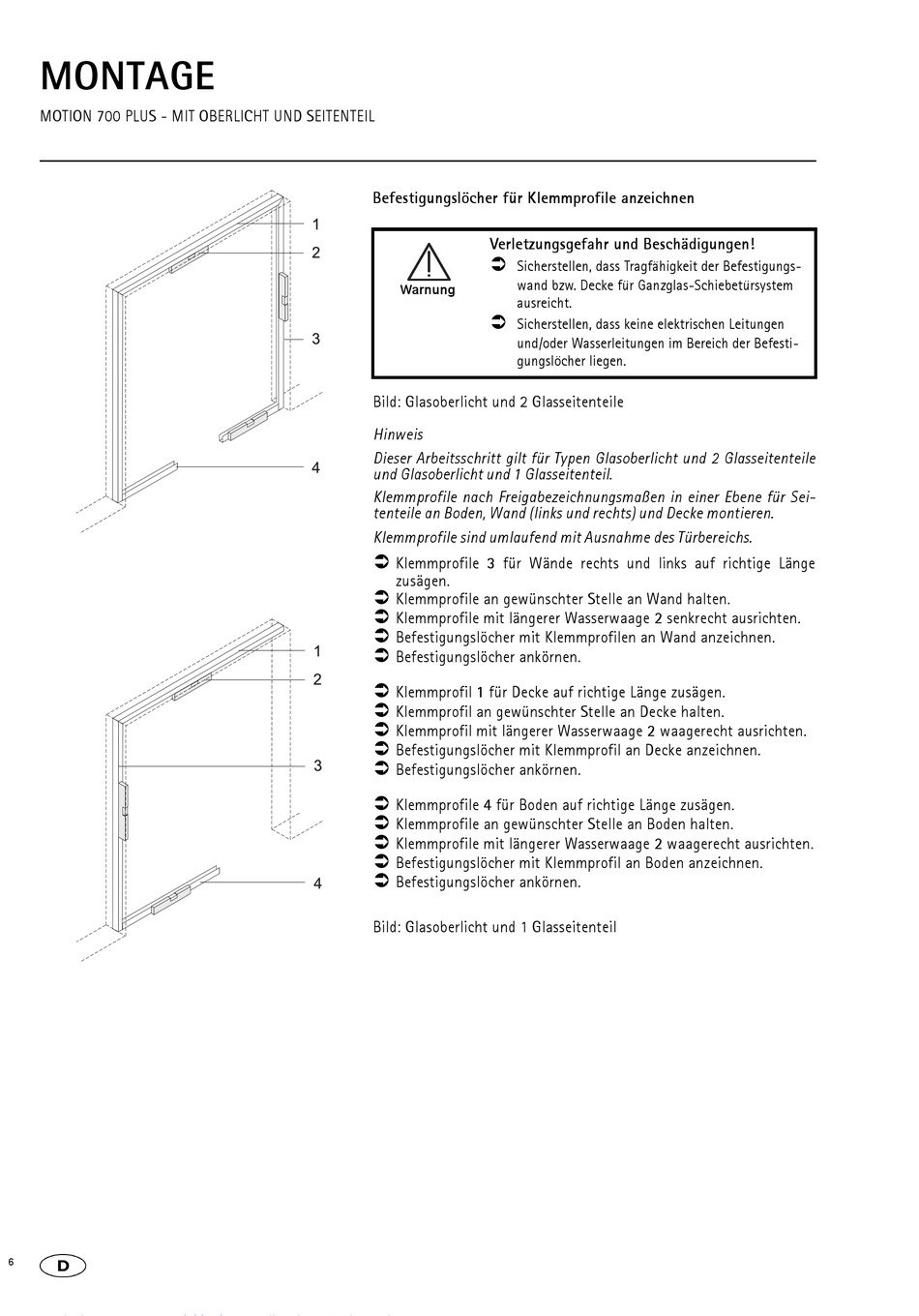

MONTAGE
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
6
Befestigungslöcher für Klemmprofile anzeichnen
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass Tragfähigkeit der Befestigungs-
wand bzw. Decke für Ganzglas-Schiebetürsystem
Warnung
ausreicht.
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
Bild: Glasoberlicht und 2 Glasseitenteile
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Klemmprofile nach Freigabezeichnungsmaßen in einer Ebene für Sei-
tenteile an Boden, Wand (links und rechts) und Decke montieren.
Klemmprofile sind umlaufend mit Ausnahme des Türbereichs.
Klemmprofile 3 für Wände rechts und links auf richtige Länge
zusägen.
Klemmprofile an gewünschter Stelle an Wand halten.
Klemmprofile mit längerer Wasserwaage 2 senkrecht ausrichten.
Befestigungslöcher mit Klemmprofilen an Wand anzeichnen.
Befestigungslöcher ankörnen.
Klemmprofil 1 für Decke auf richtige Länge zusägen.
Klemmprofil an gewünschter Stelle an Decke halten.
Klemmprofil mit längerer Wasserwaage 2 waagerecht ausrichten.
Befestigungslöcher mit Klemmprofil an Decke anzeichnen.
Befestigungslöcher ankörnen.
Klemmprofile 4 für Boden auf richtige Länge zusägen.
Klemmprofile an gewünschter Stelle an Boden halten.
Klemmprofile mit längerer Wasserwaage 2 waagerecht ausrichten.
Befestigungslöcher mit Klemmprofil an Boden anzeichnen.
Befestigungslöcher ankörnen.
Bild: Glasoberlicht und 1 Glasseitenteil
