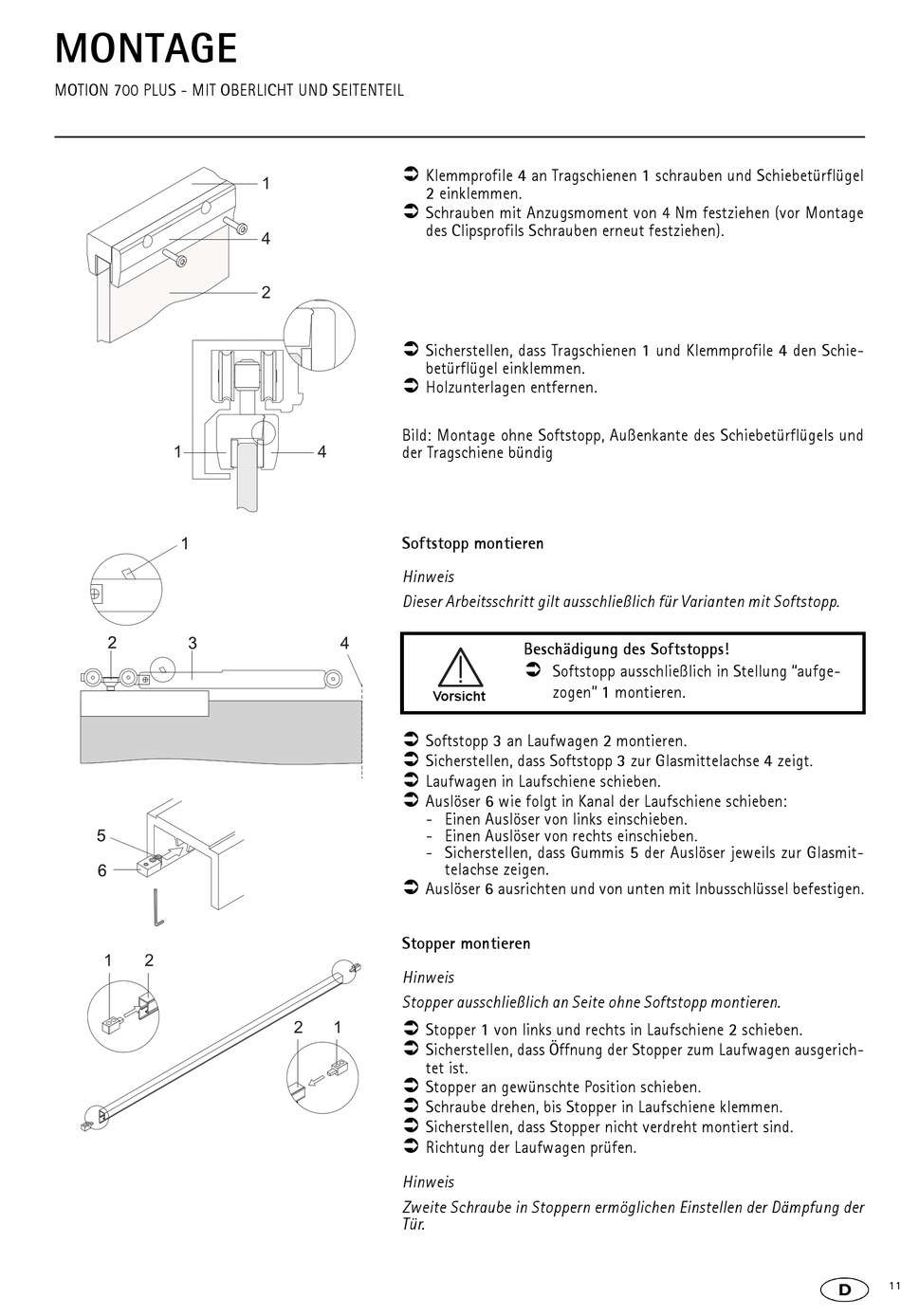

MONTAGE
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
1
1
2
Klemmprofile 4 an Tragschienen 1 schrauben und Schiebetürflügel
1
2 einklemmen.
Schrauben mit Anzugsmoment von 4 Nm festziehen (vor Montage
des Clipsprofils Schrauben erneut festziehen).
4
2
Sicherstellen, dass Tragschienen 1 und Klemmprofile 4 den Schie-
betürflügel einklemmen.
Holzunterlagen entfernen.
Bild: Montage ohne Softstopp, Außenkante des Schiebetürflügels und
4
der Tragschiene bündig
Softstopp montieren
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Softstopp.
Softstopp 3 an Laufwagen 2 montieren.
Sicherstellen, dass Softstopp 3 zur Glasmittelachse 4 zeigt.
Laufwagen in Laufschiene schieben.
Auslöser 6 wie folgt in Kanal der Laufschiene schieben:
- Einen Auslöser von links einschieben.
- Einen Auslöser von rechts einschieben.
- Sicherstellen, dass Gummis 5 der Auslöser jeweils zur Glasmit-
Auslöser 6 ausrichten und von unten mit Inbusschlüssel befestigen.
Stopper montieren
Hinweis
Stopper ausschließlich an Seite ohne Softstopp montieren.
2
1
Stopper 1 von links und rechts in Laufschiene 2 schieben.
Sicherstellen, dass Öffnung der Stopper zum Laufwagen ausgerich-
tet ist.
Stopper an gewünschte Position schieben.
Schraube drehen, bis Stopper in Laufschiene klemmen.
Sicherstellen, dass Stopper nicht verdreht montiert sind.
Richtung der Laufwagen prüfen.
Hinweis
Zweite Schraube in Stoppern ermöglichen Einstellen der Dämpfung der
Tür.
Beschädigung des Softstopps!
Softstopp ausschließlich in Stellung "aufge-
zogen" 1 montieren.
Vorsicht
telachse zeigen.
