MONTAGE
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
1
min. 840
2
min. 700
10

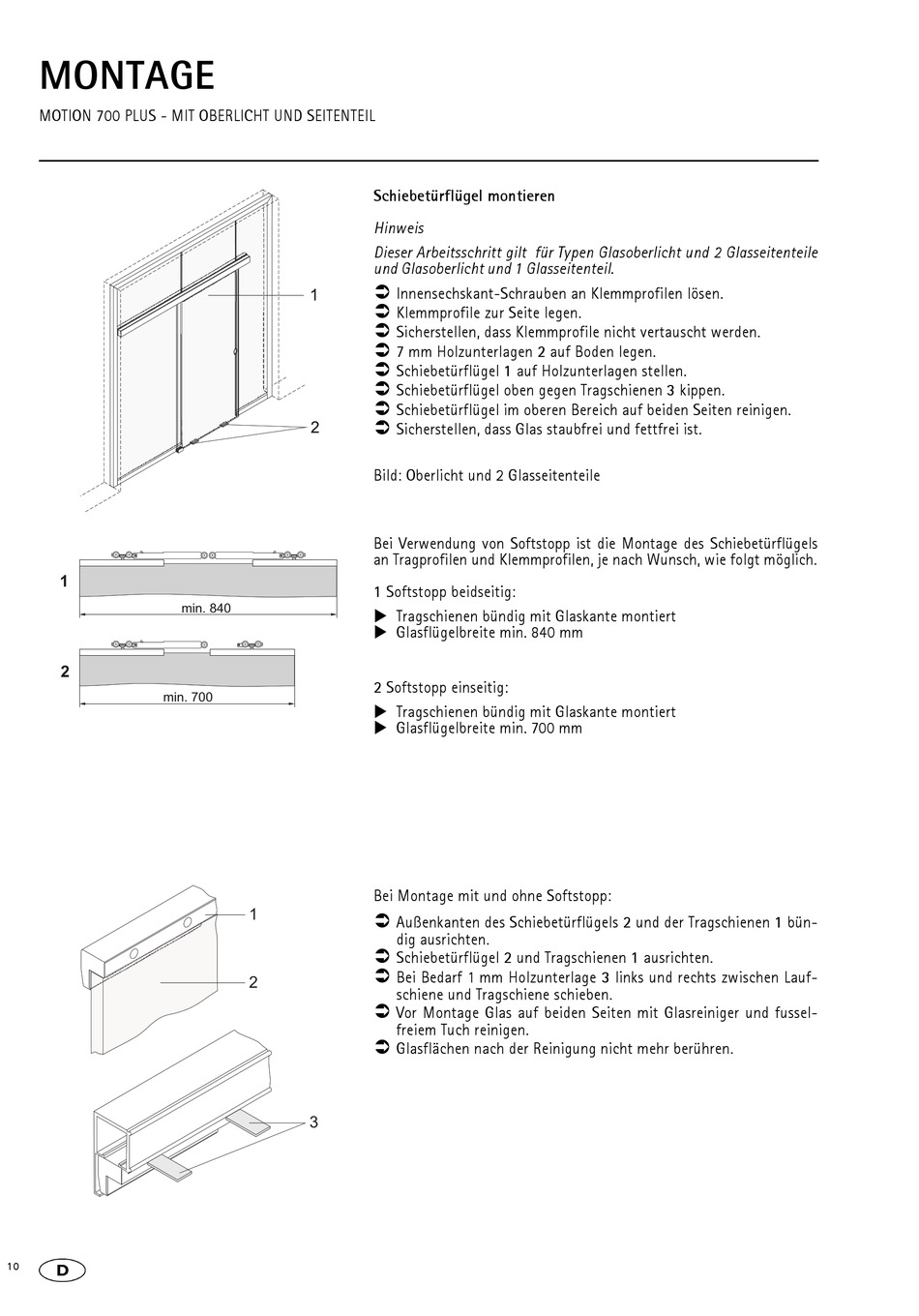

Schiebetürflügel montieren
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Innensechskant-Schrauben an Klemmprofilen lösen.
Klemmprofile zur Seite legen.
Sicherstellen, dass Klemmprofile nicht vertauscht werden.
7 mm Holzunterlagen 2 auf Boden legen.
Schiebetürflügel 1 auf Holzunterlagen stellen.
Schiebetürflügel oben gegen Tragschienen 3 kippen.
Schiebetürflügel im oberen Bereich auf beiden Seiten reinigen.
Sicherstellen, dass Glas staubfrei und fettfrei ist.
Bild: Oberlicht und 2 Glasseitenteile
Bei Verwendung von Softstopp ist die Montage des Schiebetürflügels
an Tragprofilen und Klemmprofilen, je nach Wunsch, wie folgt möglich.
1 Softstopp beidseitig:
Tragschienen bündig mit Glaskante montiert
Glasflügelbreite min. 840 mm
2 Softstopp einseitig:
Tragschienen bündig mit Glaskante montiert
Glasflügelbreite min. 700 mm
Bei Montage mit und ohne Softstopp:
1
Außenkanten des Schiebetürflügels 2 und der Tragschienen 1 bün-
dig ausrichten.
Schiebetürflügel 2 und Tragschienen 1 ausrichten.
Bei Bedarf 1 mm Holzunterlage 3 links und rechts zwischen Lauf-
2
schiene und Tragschiene schieben.
Vor Montage Glas auf beiden Seiten mit Glasreiniger und fussel-
freiem Tuch reinigen.
Glasflächen nach der Reinigung nicht mehr berühren.
