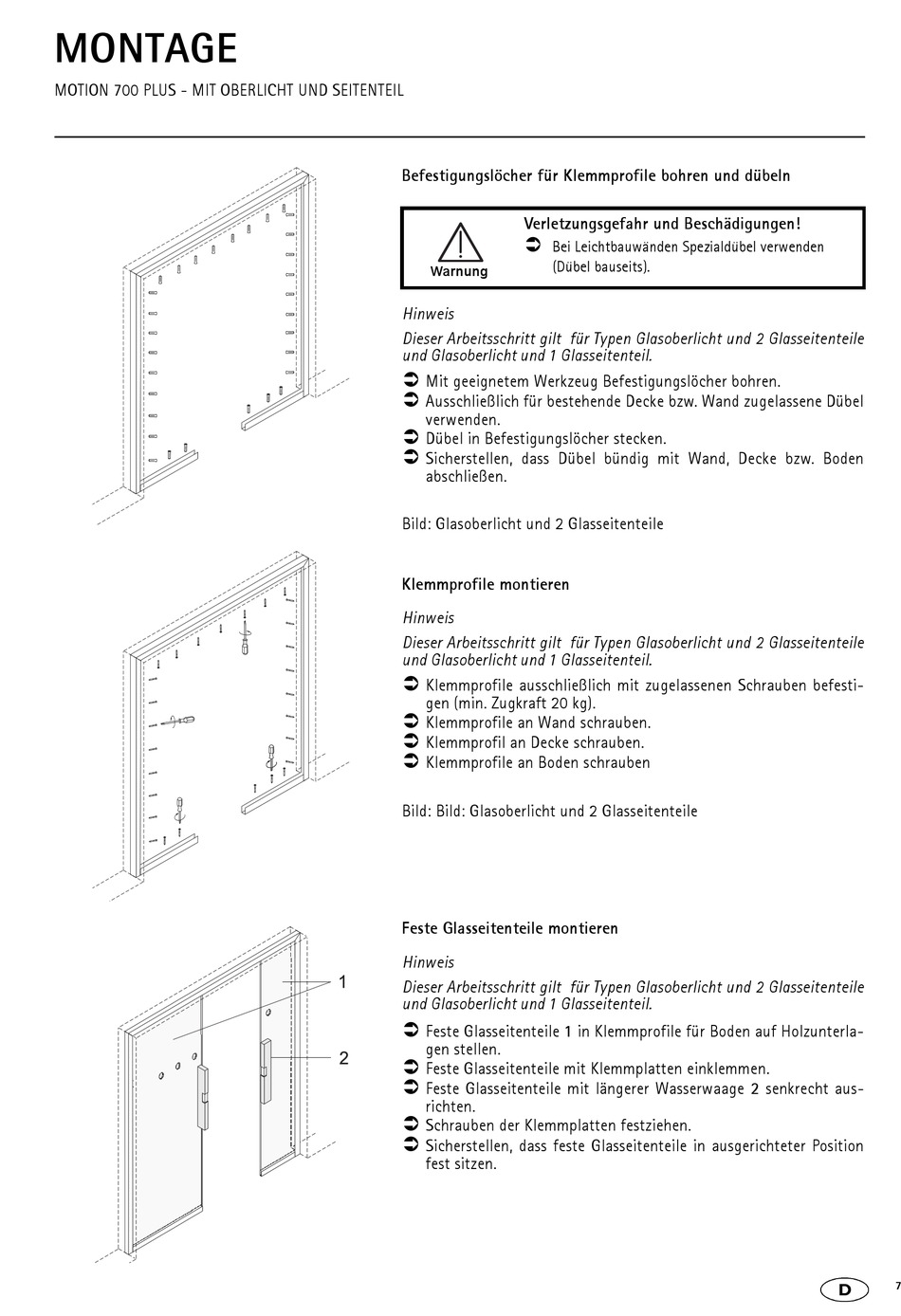

MONTAGE
MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL
Befestigungslöcher für Klemmprofile bohren und dübeln
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Ausschließlich für bestehende Decke bzw. Wand zugelassene Dübel
verwenden.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass Dübel bündig mit Wand, Decke bzw. Boden
abschließen.
Bild: Glasoberlicht und 2 Glasseitenteile
Klemmprofile montieren
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Klemmprofile ausschließlich mit zugelassenen Schrauben befesti-
gen (min. Zugkraft 20 kg).
Klemmprofile an Wand schrauben.
Klemmprofil an Decke schrauben.
Klemmprofile an Boden schrauben
Bild: Bild: Glasoberlicht und 2 Glasseitenteile
Feste Glasseitenteile montieren
Hinweis
Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile
und Glasoberlicht und 1 Glasseitenteil.
Feste Glasseitenteile 1 in Klemmprofile für Boden auf Holzunterla-
gen stellen.
Feste Glasseitenteile mit Klemmplatten einklemmen.
Feste Glasseitenteile mit längerer Wasserwaage 2 senkrecht aus-
richten.
Schrauben der Klemmplatten festziehen.
Sicherstellen, dass feste Glasseitenteile in ausgerichteter Position
fest sitzen.
7
