Inhaltszusammenfassung für Sprinz MOTION 700 Plus

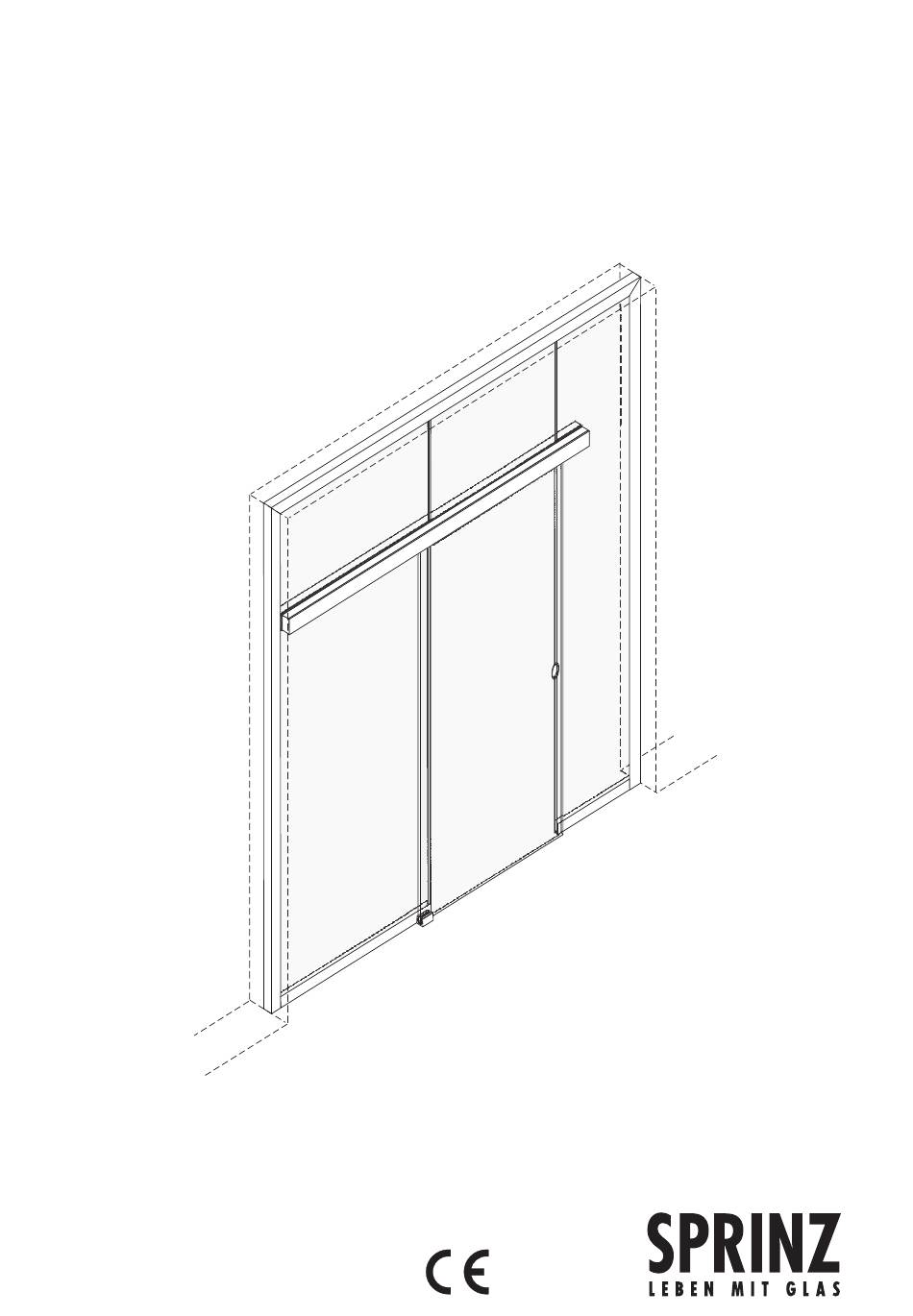

- Seite 1 MONTAGEANLEITUNG MOTION 700 Plus mit Oberlicht und Seitenteil...
- Seite 2 BENUTZERFÜHRUNG MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL BENUTZERFÜHRUNG Hinweis Bei Montage des Systems in einer Wandtasche, Laufschiene Warnhinweise über eine Revisionsöffnung dauerhaft zugänglich halten. Abstufung der Warnhinweise LIEFERUMFANG Warnhinweise unterscheiden sich nach der Art der Gefahr durch folgende Signalworte: Glasoberlicht und 2 Glasseitenteile ...
-
Seite 3: Montage
MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Zusätzliches Werkzeug Folgendes Werkzeug für die Montage bereithalten: Bohrmaschine Bohrer Bleistift Meterstab Körner Gummihammer Glassauger Kreuzschlitz-Schraubendreher Pz3 längere Wasserwaage Bohrmaschine Werkzeug entsprechend Wandmaterial ... - Seite 4 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Übersicht Legende Glasoberlicht und 2 Glasseitenteile: 1. Clipsprofil (1 für Laufschiene, 1 für Oberlichtprofil) 2. Oberlichtprofil 3. Stopper 4. Laufschiene 5. Seitenteil links 6. Laufwagen 7. Tragschiene mit vormontiertem Klemmprofil 8. Oberlicht 9.
- Seite 5 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Tragprofil demontieren Tragprofil wie folgt demontieren: Schrauben von Klemmprofil 2 lösen. Klemmprofil von Tragschiene 1 abnehmen. Sicherstellen, dass zusammengehörige Tragprofile zusammen blei- ben, bei Bedarf markieren. Zwischenlage aufkleben Bei Klemmung von 8 mm-Einscheiben-Sicherheitsglas: ...
- Seite 6 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Befestigungslöcher für Klemmprofile anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass Tragfähigkeit der Befestigungs- wand bzw. Decke für Ganzglas-Schiebetürsystem Warnung ausreicht. Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- gungslöcher liegen.
- Seite 7 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Befestigungslöcher für Klemmprofile bohren und dübeln Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Hinweis Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile und Glasoberlicht und 1 Glasseitenteil.
- Seite 8 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Oberlicht montieren Verletzungsgefahr und Beschädigungen! Oberlicht bei Montage vor Absturz sichern. Warnung Hinweis Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile und Glasoberlicht und 1 Glasseitenteil. Maße des Oberlichts laut Glasplan beachten.
- Seite 9 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Laufschiene 4 und Oberlichtprofil 1 entfernen. Loch (Ø 8 mm) bohren und dübeln: - 23 mm von Innenkante der Laufschiene - 16 mm von Oberkante der Laufschiene Aufnahmering 3 mit Senkschraube montieren.
- Seite 10 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Schiebetürflügel montieren Hinweis Dieser Arbeitsschritt gilt für Typen Glasoberlicht und 2 Glasseitenteile und Glasoberlicht und 1 Glasseitenteil. Innensechskant-Schrauben an Klemmprofilen lösen. Klemmprofile zur Seite legen. Sicherstellen, dass Klemmprofile nicht vertauscht werden.
- Seite 11 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Klemmprofile 4 an Tragschienen 1 schrauben und Schiebetürflügel 2 einklemmen. Schrauben mit Anzugsmoment von 4 Nm festziehen (vor Montage des Clipsprofils Schrauben erneut festziehen). Sicherstellen, dass Tragschienen 1 und Klemmprofile 4 den Schie- betürflügel einklemmen.
- Seite 12 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Bodenführung montieren Tür vollständig öffnen. An Griffseite unteres Türende mit Klebeband 1 am Boden markie- ren. Tür vollständig schließen. Gegenüber der Griffseite unteres Türende mit Klebeband 2 am Boden markieren.
- Seite 13 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher der Bodenführung liegen. Bodenführung 3 zwischen beiden Klebebandmarkierungen am Boden befestigen. Bodenführung auf Glasstärke einstellen.
- Seite 14 MONTAGE MOTION 700 PLUS - MIT OBERLICHT UND SEITENTEIL Bild: Glasoberlicht mit 2 Glasseitenteilen Bild: Glasoberlicht mit 1 Seitenteil...
