Beschreibung
26
Rückseite
DSRTetrad

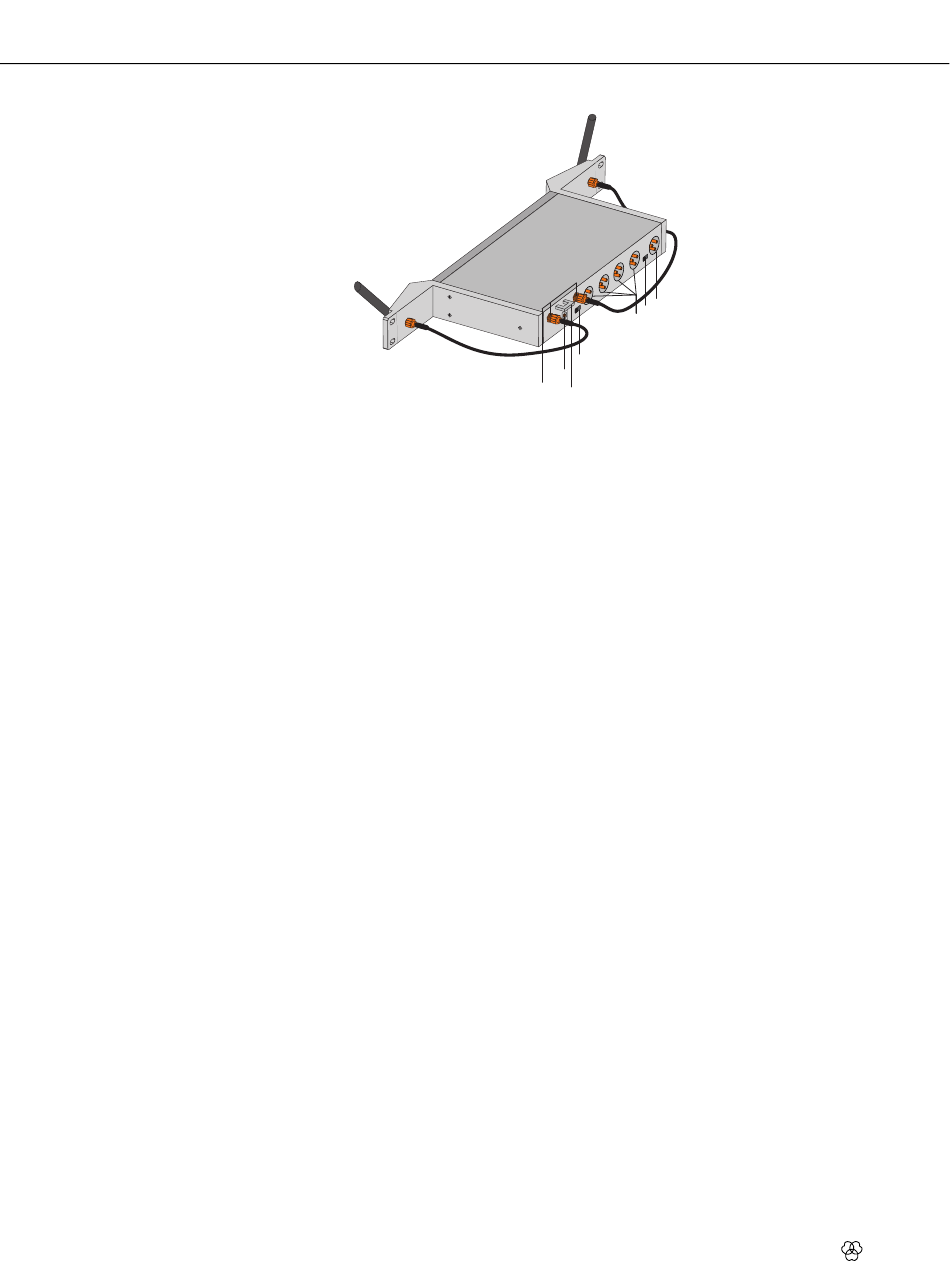

Abbildung 2: Bedienelemente an der Rückseite des Empfängers DSRTetrad
8 Antennenanschlüsse: zum Anschluss der abnehmbaren Antennen (7) oder externer
Antennen.
9 DC IN Versorgungsbuchse 12 V, 0,5 A: zum Anschluss des mitgelieferten Steckernetzteils.
10 Zugentlastung für das Versorgungskabel des mitgelieferten Steckernetzteils.
11 INTERFERENCE PROTECTION Schalter: zum Einstellen des internen Interferenzschutzes.
12 Channel Out/ symmetrisch (4 Stück): Symmetrischer Audioausgang an 3-poliger
XLR-Buchse. Dieser Ausgang gibt das Audiosignal des jeweiligen Kanals aus. Diese Ausgänge
können Sie z.B. mit den Mikrofoneingängen eines Mischpults verbinden.
13 Summenausgangsregler zur Anpassung des Audiopegels um +20 dB.
14 MIX OUT/ symmetrisch (1 Stück): Symmetrischer Audioausgang an 3-poliger
XLR-Buchse. Dieser Ausgang gibt das gemeinsame Audiosignal aller 4 Kanäle aus und Sie
können diesen direkt an einen aktiven Lautsprecher anschließen.
14
13
12
11
9
8
10
DMSTetrad
