HINWEIS
DMSTetrad
Frontplatte
5
6
4
3
2
1

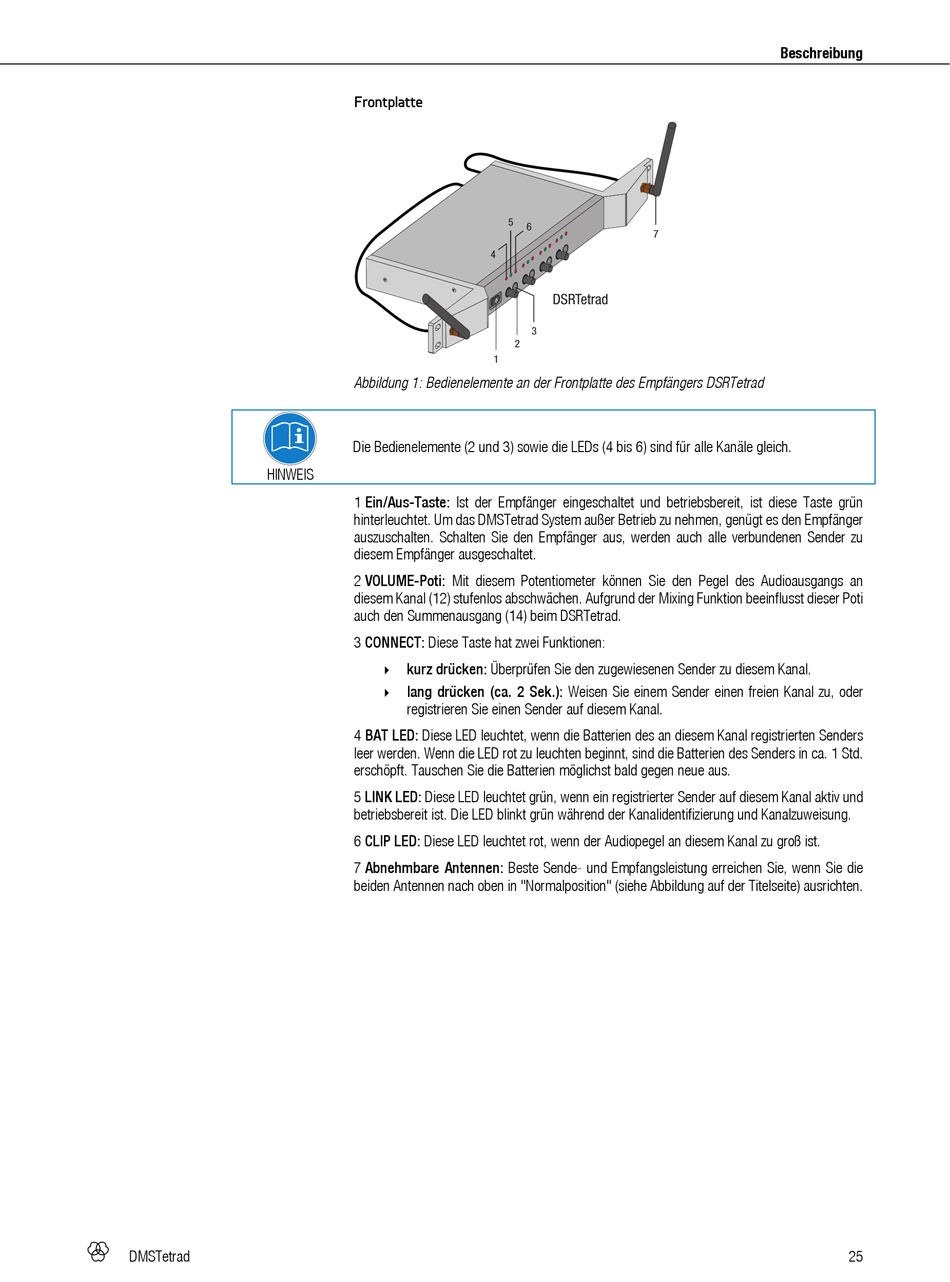

Abbildung 1: Bedienelemente an der Frontplatte des Empfängers DSRTetrad
Die Bedienelemente (2 und 3) sowie die LEDs (4 bis 6) sind für alle Kanäle gleich.
1 Ein/Aus-Taste: Ist der Empfänger eingeschaltet und betriebsbereit, ist diese Taste grün
hinterleuchtet. Um das DMSTetrad System außer Betrieb zu nehmen, genügt es den Empfänger
auszuschalten. Schalten Sie den Empfänger aus, werden auch alle verbundenen Sender zu
diesem Empfänger ausgeschaltet.
2 VOLUME-Poti: Mit diesem Potentiometer können Sie den Pegel des Audioausgangs an
diesem Kanal (12) stufenlos abschwächen. Aufgrund der Mixing Funktion beeinflusst dieser Poti
auch den Summenausgang (14) beim DSRTetrad.
3 CONNECT: Diese Taste hat zwei Funktionen:
kurz drücken: Überprüfen Sie den zugewiesenen Sender zu diesem Kanal.
lang drücken (ca. 2 Sek.): Weisen Sie einem Sender einen freien Kanal zu, oder
registrieren Sie einen Sender auf diesem Kanal.
4 BAT LED: Diese LED leuchtet, wenn die Batterien des an diesem Kanal registrierten Senders
leer werden. Wenn die LED rot zu leuchten beginnt, sind die Batterien des Senders in ca. 1 Std.
erschöpft. Tauschen Sie die Batterien möglichst bald gegen neue aus.
5 LINK LED: Diese LED leuchtet grün, wenn ein registrierter Sender auf diesem Kanal aktiv und
betriebsbereit ist. Die LED blinkt grün während der Kanalidentifizierung und Kanalzuweisung.
6 CLIP LED: Diese LED leuchtet rot, wenn der Audiopegel an diesem Kanal zu groß ist.
7 Abnehmbare Antennen: Beste Sende- und Empfangsleistung erreichen Sie, wenn Sie die
beiden Antennen nach oben in "Normalposition" (siehe Abbildung auf der Titelseite) ausrichten.
7
DSRTetrad
Beschreibung
25
