1 2 3 4

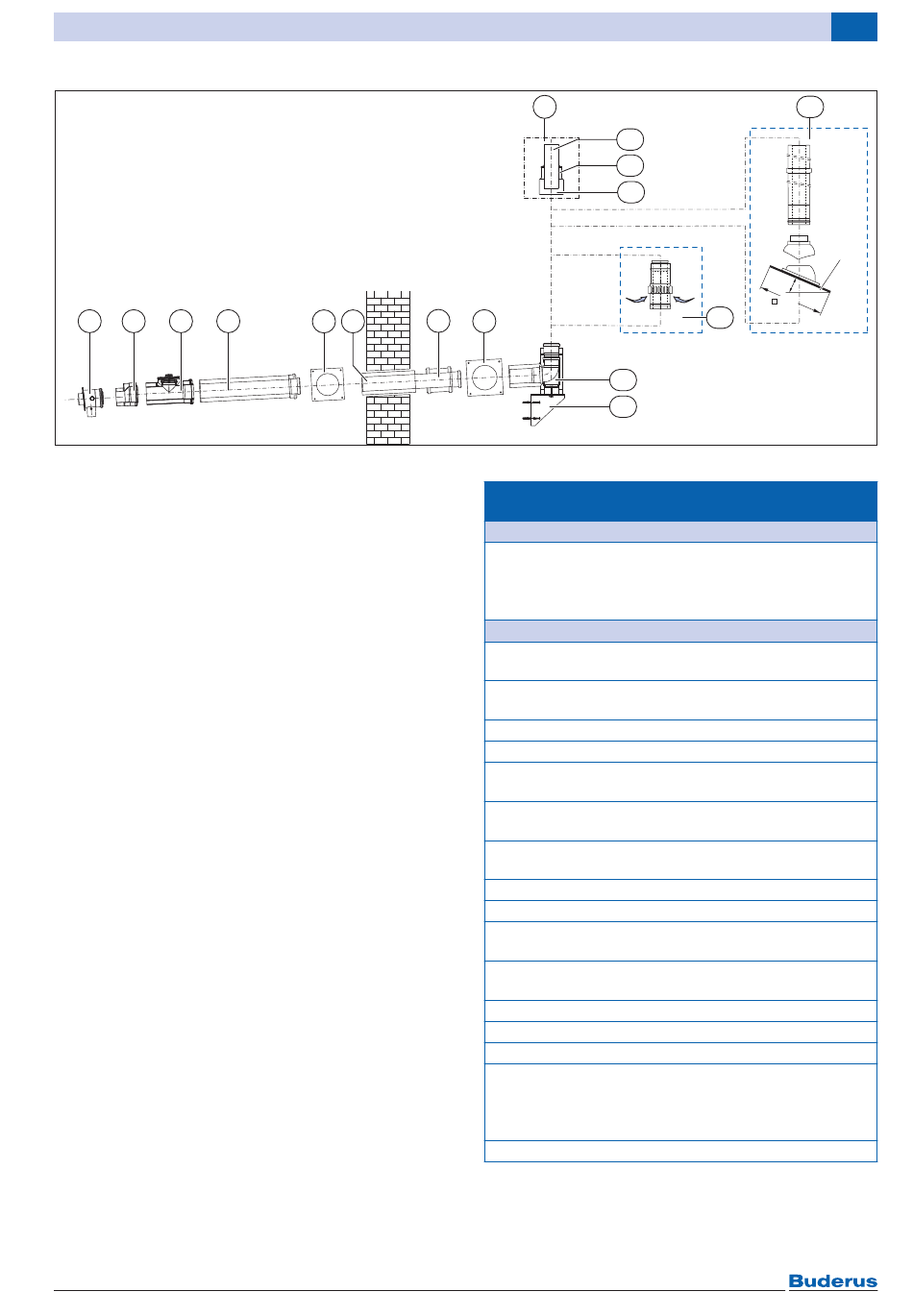

Bild 114 Bauteile Grundbausatz GAF-K (Maße in mm)
[1] Anschlussstück
[2] Exzentrische Aufweitung DN 80/DN 125 auf
DN 110/DN 160 (bei Grundbausatz DN 110/160)
[3] Konzentrisches Rohr mit Prüföffnung
[4] Konzentrisches Rohr, 1000 mm
[5] Blende
[6] Konzentrische Mauerdurchführung
[7] Doppelmuffe
[8] Blende aus Edelstahl
[9] Standardausführung Grundbausatz
[10] Mündungsrohr, 250 mm
[11] Mündungsabschluss aus Edelstahl
[12] Rohrschelle für Mündungsabschluss aus Edelstahl
[13] Dachdurchführung (Zusatzausstattung)
[14] Zuluftstutzen (Zusatzausstattung)
[15] T-Stück 90° für Wandhalter aus Edelstahl
[16] Außenwandkonsole aus Edelstahl
Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
5 6 7 8
Konzentrische Luft-Abgas-Führung an der Fassade mit
Bausatz GAF-K
Grundbausatz GAF-K
• Konzentrisches Rohr DN 80/125 oder DN 110/160
• Konzentrische Luft-Abgas-Führung an der Fassade
• Kunststoff PP/verzinkter Stahl, weiß oder Kunststoff
Zubehör
• Konzentrisches Rohr, Edelstahl; Länge 500 mm,
• Konzentrischer Bogen, Edelstahl; 87°, 45°, 30° oder
• Konzentrisches Rohr mit Prüföffnung, Edelstahl
• Konzentrischer Zuluftstutzen
• Wandhalter alle 2 m, Edelstahl, Wandabstand
• Verlängerung für Wandhalter, Edelstahl, Wandab-
• Verlängerung für Außenwandkonsole, Edelstahl,
• Dachziegel, Ø 125 mm, schwarz oder rot
• Flachdach-Klebeflansch
• Dachdurchführung, Edelstahl, ohne Mündungsab-
• Konzentrisches Rohr, weiß; Länge 500 mm oder
• Konzentrischer Bogen; 30° oder 15°, weiß
• Konzentrischer Bogen mit Prüföffnung 87°, weiß
• Konzentrisches Rohr mit Prüföffnung, weiß
• Konzentrisches Rohr mit Messöffnungen
• Konzentrische Schiebemuffe, Montagehilfe
Tab. 57 Bauteile Bausatz GAF-K
Abgasanlagen für Logano plus GB125
9
10
11
12
15
16
PP/Edelstahl im Außenbereich
1000 mm oder 2000 mm
15°
40...65 mm
stand gesamt 150...230 mm
Wandabstand gesamt 150...230 mm
schluss
1000 mm
– Zusätzliche Messöffnungen: Länge 120 mm, wenn
die Messöffnungen nach der Bausatzmontage
schwer zugänglich sind
11
13
25°...45°
500
14
6 720 818 760-12.1T
