11 Abgasanlagen für Logano plus GB125
11.6.5 Konzentrische Luft-Abgas-Führung an der Fas-
sade mit Bausatz GAF-K
Ausreichende Verbrennungsluftzufuhr
Wenn die Verbrennungsluft nicht über einen bestehen-
den Schornsteinschacht angesaugt werden kann, eignet
sich der Bausatz GAF-K ideal für die Sanierung von
Altbauten.
Für das Ansaugen der Verbrennungsluft in Höhe der
Mauerdurchführung muss sich das Zuluft-T-Stück
mindestens 30 cm über dem Erdboden befinden. Wenn
diese Bedingung nicht erfüllt ist, kann alternativ die
Verbrennungsluft über den konzentrischen Zuluftstutzen
angesaugt werden, der in die Luft-Abgas-Leitung an
der Fassade einzubauen ist (
▶ Prüföffnungen gemäß den Vorschriften
einplanen (
▶ Mindestabstand von 20 cm zwischen der
Abgasleitung an der Fassade und den
Fenstern einhalten.
▶ Mindestens alle 2 m Wandhalter vorse-
hen.
Dachdurchführung
Die Luft-Abgas-Leitung an der Fassade kann durch die
Dachtraufe geführt werden (
Zusatzausstattung die konzentrische Dachdurchführung
und entweder ein Flachdach-Klebeflansch oder eine Uni-
versaldachpfanne mit Regenkappe erforderlich
( Bild 113).
88
Bild 113, [4]).
Kapitel 11.5.3, Seite 79).
Bild 113). Dafür sind als
1

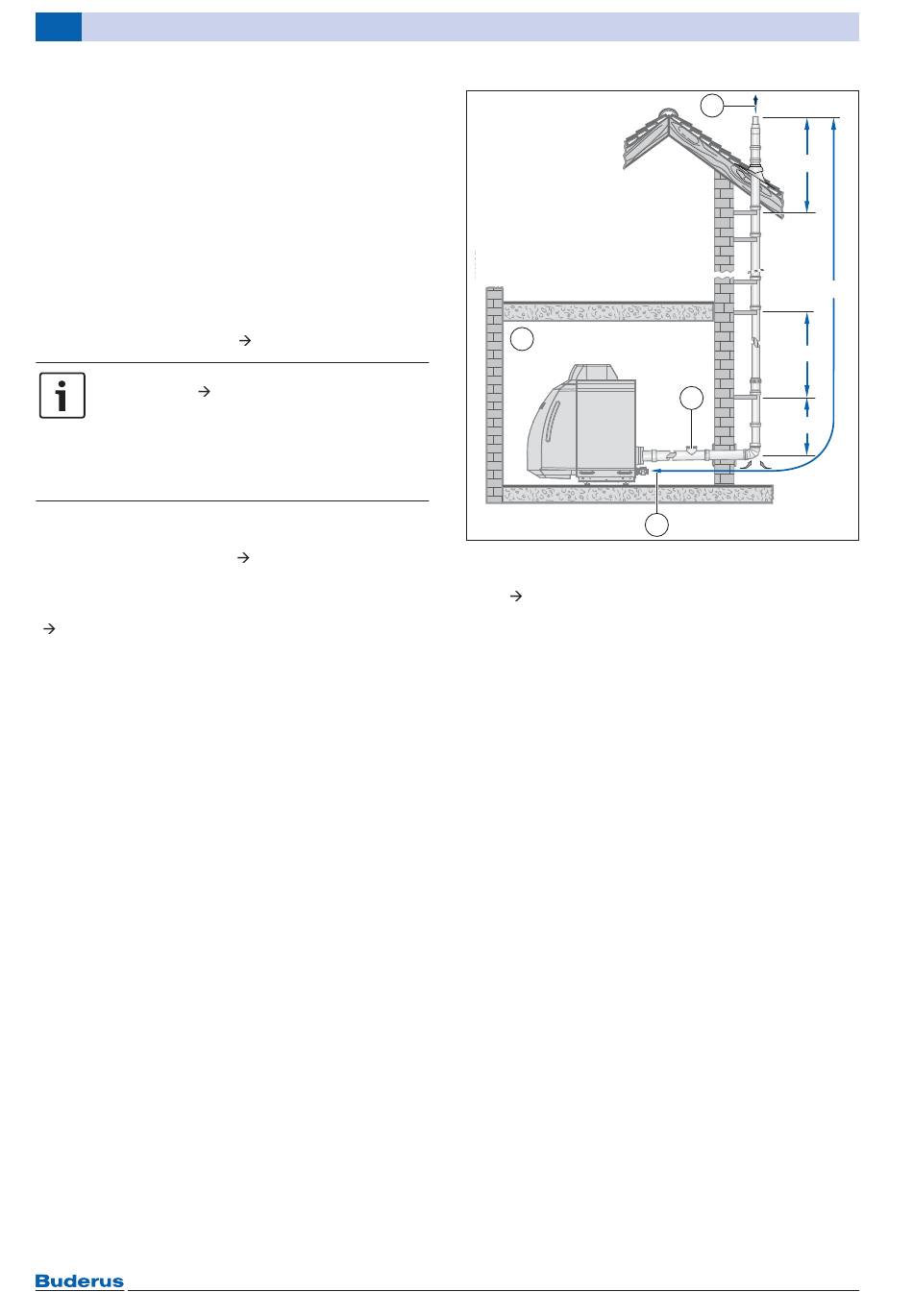

Bild 113 Montagevariante mit Bausatz GAF-K (Maße in m)
L Länge (maximal zulässige Länge der Abgasleitung
( Tabelle 49, Seite 78))
[1] DN 80/125 oder DN 110/160 Luft/Abgas konzent-
risch
[2] Abgas
[3] Prüföffnung
[4] Zuluft
Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
2
≤ 1
≤ 2
3
< 0,4
4
6 720 806 952-122.1T
L
