8 Neutralisation

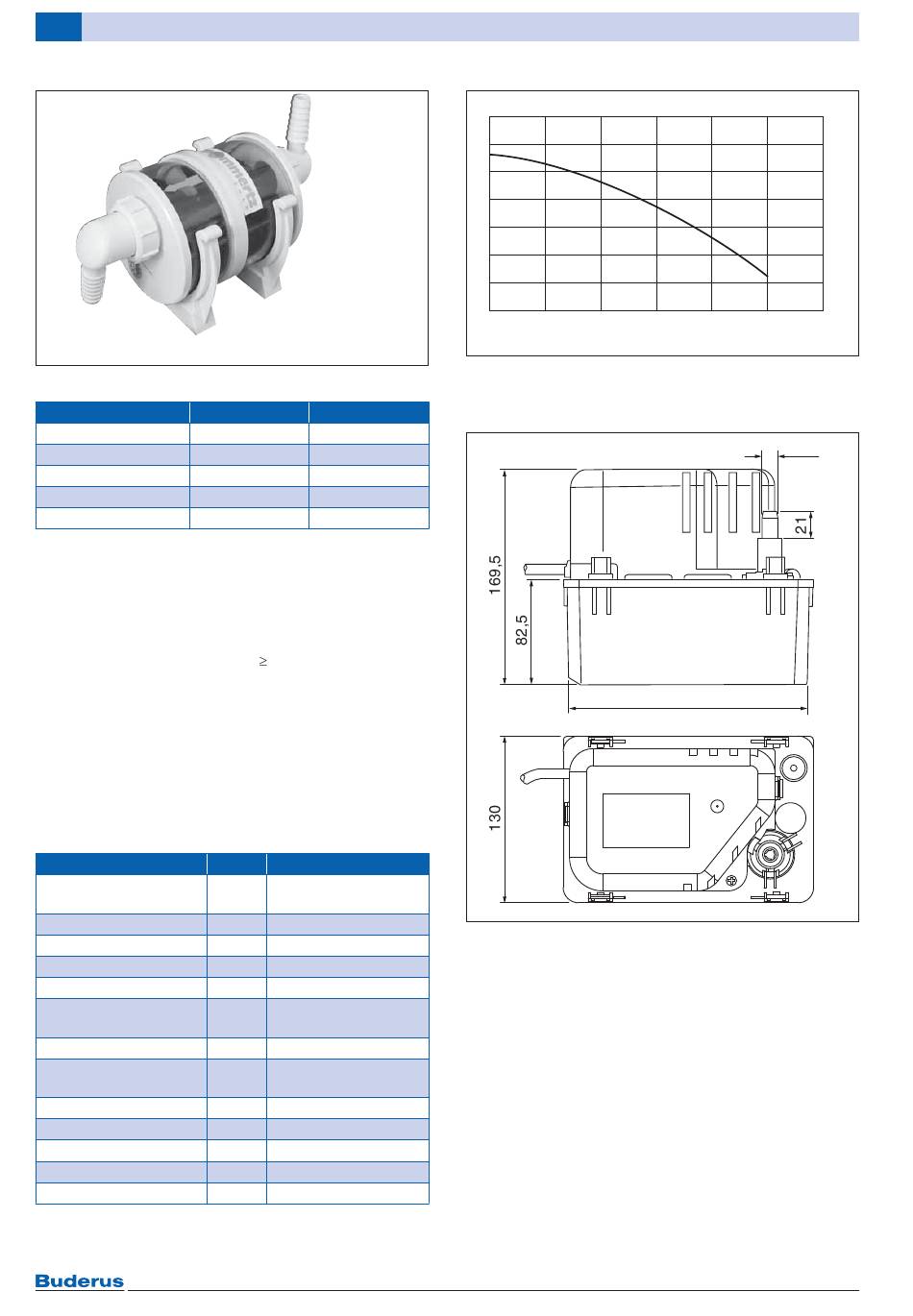

Bild 91 Aktivkohle-Vorfilter
Aktivkohle-Vorfilter
Zulaufhöhe
Ablaufhöhe
Anschluss
Länge
Höhe
Tab. 40 Technische Daten Aktivkohle-Vorfilter
8.3.4

Kondensathebeanlage Wilo-DrainLift Con

Die Wilo-DrainLift Con wurde für den Einbau in Öl-Brenn-
wertkessel konzipiert, in denen aggressives Kondensat
nach Arbeitsblatt DWA-A 251 anfällt. Die verwendeten
Materialien der Heizungsanlage lassen eine Kondensat-
förderung bis zu einem pH-Wert 2,4 problemlos zu. Bei
öl- oder gasbefeuerten Brennwertkesseln mit einer
Leistung > 200 kW muss die Hebeanlage hinter einer
Neutralisationseinrichtung eingebaut werden.
Die Motoreinheit ist auf dem Behälter umkehrbar und er-
möglicht so einen variablen Zu- oder Ablauf.
Die anschlussfertige Hebeanlage ist mit serienmäßigem
Alarmkontakt (Öffner/Schließer) zum Anschluss an ei-
nem Brennwertkessel oder an einem Alarmschaltgerät
ausgestattet.
Kondensathebeanlage
Belastetes Kondensat
(pH 2,4)
Netzanschluss
Anschlussleistung P1
Nennstrom
Netzfrequenz
Kabellänge Anlage zum
Schaltgerät/Stecker
Betriebsart
Maximale Medien-
temperatur
Druckanschluss
Zulaufanschluss
Schutzart
Bruttovolumen
Gewicht
Tab. 41 Technische Daten Wilo-DrainLift Con
72
6 720 803 820-15.1T
Einheit
mm 90
mm 90
mm DN40
mm 170
mm 140
Einheit Wilo-DrainLift Con
zulässig
V 1~230
kW 0,08
A 0,8
Hz 50
m 2
S3-15%
°C 80
mm 12
mm 19/24
IP 20
l 1,5
kg 2
H [m]
7
6
5
4
3
2
1
0
0 120 240
Bild 92 Leistungsdiagramm Wilo-DrainLift Con
H Förderhöhe
V Volumenstrom
Bild 93 Abmessungen Wilo-DrainLift Con (Maße in mm)
Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
360 480 600 720
V [l/min]
6 720 818 760-09.1T
Ø12
195
6 720 619 379-57.1O
