Montage- und Betriebsvorschrift
DE

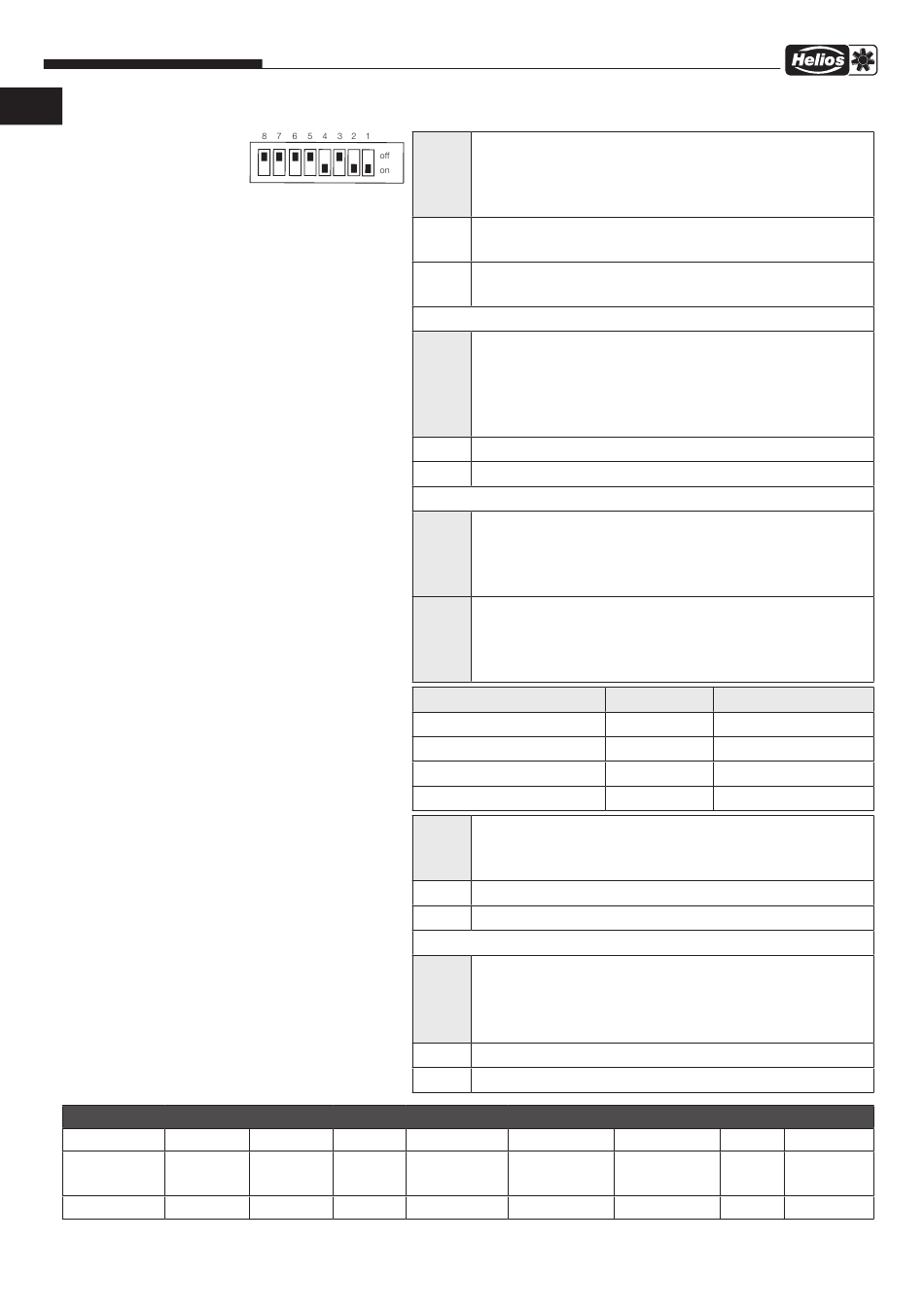

Wind- und Regensensor WRS – Beispielkonfiguration
DIP-Schalter DIP 1
Funktion
Auslösung
Wind
Einstellung
ON
Wind- und Regensensor WRS
DIP 3 Impuls Ausgang
ON
OFF
DIP 4 Verzögerung Wind
ON
OFF
DIP 5 Höherwertige Windauslösungsschwelle
DIP 6 Niederwertige Windauslösungsschwelle
Windauslösungsschwelle Schwellwerte Windgeschwindigkeit
DIP 5 OFF+ DIP 6 OFF
DIP 5 OFF + DIP 6 ON
DIP 5 ON + DIP 6 OFF
DIP 5 ON + DIP 6 ON
DIP 7 Windimpuls Ausgabe
ON
OFF
DIP 8 Empfindlichkeit des Regensensor
ON
OFF
DIP 2
DIP 3
DIP 4
Auslösung
Impuls
Verzögerung
Regen
Ausgang
Wind
ON
OFF
ON
Für besondere Anwendungsfälle kann mit dem
DIP-Schalter 3 die Wind-und Regenmeldung auf Dau-
er- oder Impulssignal umgeschaltet werden.
Impulsmeldung, der Meldekontakt wird nach ca. 1 Sek.
wieder freigeschaltet.
Dauerimpulsmeldung, solange Regen oder Wind an-
steht bleibt der Ausgang geschaltet.
Mit diesem DIP-Schalter 4 ist die Zeit (Stufe) einzu-
stellen, wie lange der Wind mit der eingestellten Wind-
geschwindigkeit anstehen muss, bevor die Anlage die
Fenster schließt.
Stufe 2 (Einschaltverzögerung 20 Sekunden)
Stufe 1 (Einschaltverzögerung 10 Sekunden)
Über diesen DIP-Schalter kann die Windgeschwindig-
keit, bei der die Fenster schließen sollen, eingestellt
werden.
Über diesen DIP-Schalter kann die Windgeschwindig-
keit, bei der die Fenster schließen sollen, eingestellt
werden.
Stufe 0
Stufe 0
Stufe 2
Stufe 3
Mit diesem DIP-Schalter 7 können die Windimpulse
vom Schalenanemometer ausgegeben werden.
Windimpuls-Ausgabe ist eingeschaltet.
Windimpuls-Ausgabe ist deaktiviert.
Für besondere Anwendungsfälle kann mit dem
DIP-Schalter 8 die Empfindlichkeit des Regensensor
verändert werden.
Der Regensensor ist weniger empfindlich eingestellt.
Der Regensensor ist sehr empfindlich eingestellt.
DIP 5
DIP 6
Windschwelle
Windschwelle
hoch
niedrig
OFF
OFF
6
ca. 7 m/s
ca. 10 m/s
ca. 13 m/s
ca. 15 m/s
DIP 7
DIP 8
Wind
Regen
Impulse
empfindlich
OFF
OFF
