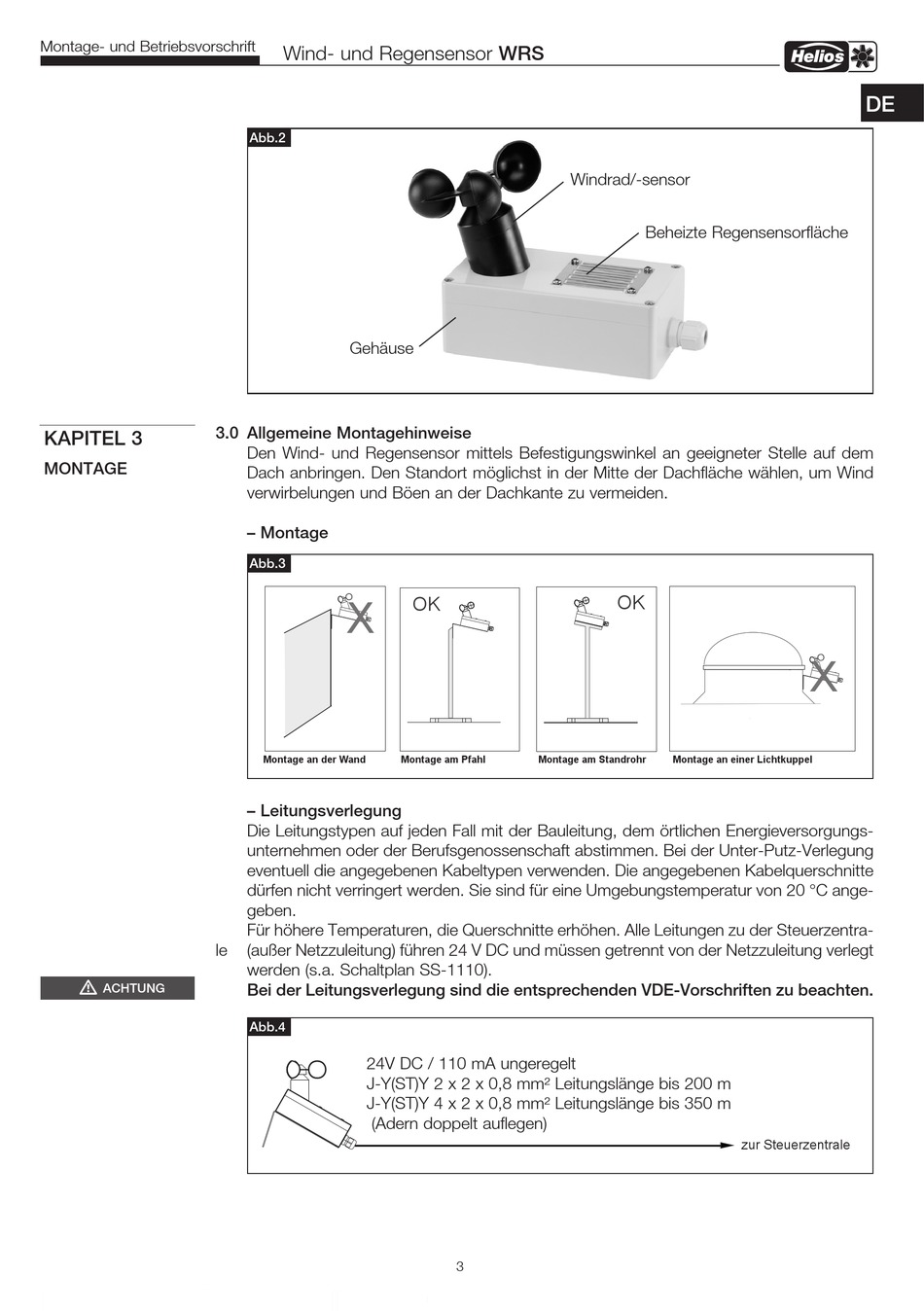

Montage- und Betriebsvorschrift
KAPITEL 3
MONTAGE
m
ACHTUNG
Wind- und Regensensor WRS
Abb.2
Gehäuse
3.0 Allgemeine Montagehinweise
Den Wind- und Regensensor mittels Befestigungswinkel an geeigneter Stelle auf dem
Dach anbringen. Den Standort möglichst in der Mitte der Dachfläche wählen, um Wind
verwirbelungen und Böen an der Dachkante zu vermeiden.
– Montage
Abb.3
X
Wand
Montage an der Wand
– Leitungsverlegung
Die Leitungstypen auf jeden Fall mit der Bauleitung, dem örtlichen Energieversorgungs-
unternehmen oder der Berufsgenossenschaft abstimmen. Bei der Unter-Putz-Verlegung
eventuell die angegebenen Kabeltypen verwenden. Die angegebenen Kabelquerschnitte
dürfen nicht verringert werden. Sie sind für eine Umgebungstemperatur von 20 °C ange-
geben.
Für höhere Temperaturen, die Querschnitte erhöhen. Alle Leitungen zu der Steuerzentra-
le
(außer Netzzuleitung) führen 24 V DC und müssen getrennt von der Netzzuleitung verlegt
werden (s.a. Schaltplan SS-1110).
Bei der Leitungsverlegung sind die entsprechenden VDE-Vorschriften zu beachten.
Abb.4
24V DC / 110 mA ungeregelt
J-Y(ST)Y 2 x 2 x 0,8 mm² Leitungslänge bis 200 m
J-Y(ST)Y 4 x 2 x 0,8 mm² Leitungslänge bis 350 m
(Adern doppelt auflegen)
Windrad/-sensor
OK
Montage am Pfahl
Montage am Standrohr
3
Beheizte Regensensorfläche
OK
Montage an einer Lichtkuppel
zur Steuerzentrale
DE
X
