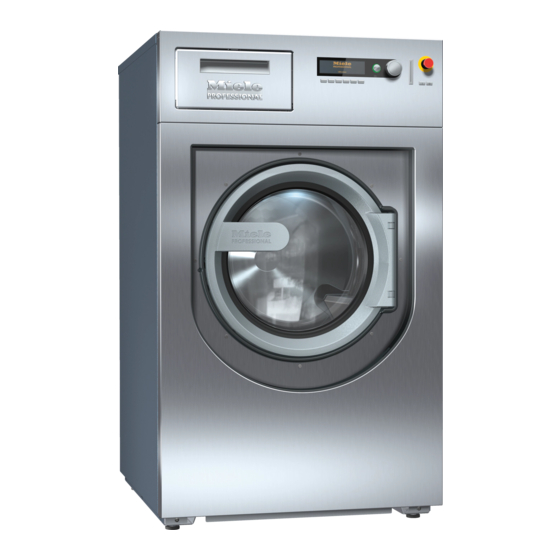

Miele PW 811 Gebrauchsanweisung

Gewerbliche waschmaschine
Vorschau ausblenden Andere Handbücher für PW 811:
Inhaltsverzeichnis

Werbung

Quicklinks

Gebrauchs- und Aufstellanweisung
Gewerbliche Waschmaschine
PW 811
PW 814
PW 818
Lesen Sie unbedingt die Gebrauchsanweisung
de-DE
vor Aufstellung - Installation - Inbetriebnahme. Da-
durch schützen Sie sich und vermeiden Schäden.
M.-Nr. 10 031 101

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miele PW 811

Inhaltszusammenfassung für Miele PW 811

  • Seite 1 Gebrauchs- und Aufstellanweisung Gewerbliche Waschmaschine PW 811 PW 814 PW 818 Lesen Sie unbedingt die Gebrauchsanweisung de-DE vor Aufstellung - Installation - Inbetriebnahme. Da- durch schützen Sie sich und vermeiden Schäden. M.-Nr. 10 031 101...

  • Seite 2: Ihr Beitrag Zum Umweltschutz

    Ihr Beitrag zum Umweltschutz Entsorgung der Transportverpa- Energie einsparen ckung Energie- und Wasserverbrauch Die Verpackung schützt die Waschmaschine – Nutzen Sie die maximale Beladungsmen- vor Transportschäden. Die Verpackungsma- ge des jeweiligen Waschprogramms. terialien sind nach umweltverträglichen und Der Energie- und Wasserverbrauch ist entsorgungstechnischen Gesichtspunkten dann, bezogen auf die Gesamtbeladungs- ausgewählt und deshalb recycelbar.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Ihr Beitrag zum Umweltschutz................... 2 Entsorgung des Altgerätes ....................2 Sicherheitshinweise und Warnungen ................ 11 Hinweise zur Behandlung mit Chlorbleiche und Perchlorethylen........ 18 Antichlorbehandlung ......................  18 Maschinenbeschreibung (mit Einspülkasten).............. 20 Gerätevarianten mit Waschmitteleinspülkasten (WEK) ............20 Maschinenbeschreibung (ohne Einspülkasten).............. 21 Gerätevarianten ohne Waschmitteleinspülkasten .............. 21 Bedienung der Waschmaschine .................. 22 Funktion der Bedienungselemente..................
  • Seite 4 Inhalt Mit Vorwäsche........................41 Stärken ..........................42 Einfüllen über den Einspülkasten ...................  42 Einfüllen direkt in die Trommel .................. 42 Ohne Schleudern......................... 43 Programmstop........................43 Programmabbruch ......................43 Programmabbruch verriegelter Programme ................ 44 Programm raffen........................44 Optionale Module ...................... 46 Flüssigdosierung (optional für Geräte mit Einspülkasten) ........... 46 Fortsetzung des Programms nach Anzeige "Dosiersystemfehler"........
  • Seite 5 Inhalt Sockelaufstellung ........................ 70 Transportsicherung......................71 Entfernen der Transportsicherungen ................... 71 Wasseranschluss......................... 72 Hinweis für die Schweiz ...................... 72 Vorschrift für Österreich ...................... 72 Anschluss nur an Kaltwasser ....................73 Dosiermittelanschluss am Mischkasten der Flüssigdosierung ........... 73 Wasserablauf........................75 Elektroanschluss ......................... 76 Programmübersicht ...................... 77 Programmübersicht Grundprogramme ................
  • Seite 6 Inhalt Programmübersicht Badimprägnierung ................104 Programmübersicht Reitstall ..................... 105 Programmübersicht Sport ....................107 Programmübersicht Sluice ....................109 Programmablauf Sluice .................... 110 Programmübersicht Wasserrückgewinnung (WRG) ............111 Bedienungselemente ...................... 112 Funktion der Bedienungselemente..................112 Funktionstasten ......................... 113 Allgemeines........................ 115 Übersicht der Funktionsebenen ..................115 Einstieg in die Betreiberebene / Passwort ändern............ 116 Passwort..........................
  • Seite 7 Inhalt Programmkopf........................134 Programmnummer...................... 134 Programmname ...................... 135 Materialnummer ...................... 135 Bereich 1 - 2 - 3...................... 135 Wiegen .........................  136 Nennbeladung ...................... 136 Mindestwasserstand .................... 136 Füllart.......................... 137 Freigabe........................ 138 Verriegeln........................ 138 Spitzenlast........................ 138 Heißwassersteuerung.................... 139 Preis.......................... 139...
  • Seite 8 Inhalt Blockprogrammierung....................... 140 Einstieg in die Blockprogrammierung ................ 140 Parametergrundeinstellung...................  140 Blockname ........................ 141 1. Blockaktivierung.......................  142 2. Programmstopp 1.....................  142 3. Programmstoppsignal 1 ...................  142 4. Heizung ........................ 143 5. Freie Temperaturanwahl ...................  143 6. Temperatur .......................  143 7. Hysterese .........................  143 8.
  • Seite 9 Inhalt Menüpunkt Einstellungen ....................152 Untermenüpunkte:...................... 152 Memoryfunktion ...................... 153 Grundprogrammverriegelung .................. 153 Summer ........................ 153 Einheit Temperatur, Sekunde, Minute, Stunde, Länge, Masse, Volumen, Druck, Umdre- hungen..........................  154 Maximale Temperaturanwahl.................. 155 Anwahl Maximale Schleuderdrehzahlanwahl ...............  155 Displayanzeige ...................... 156 Display Stand by ...................... 157 Kontrasteinstellung.......................
  • Seite 10 Waschen und Heizen  ....................  179 Ablauf mit Bewegung  ...................  179 Schleudern  ...................... 179 Funktionskombinationen .................... 180 Technische Daten ...................... 181 Gerätedaten PW 811 ......................181 Elektroanschluss ...................... 181 Aufstellmaße.........................  181 Gewicht und Bodenbelastung.................. 181 Emissionswerte ...................... 181 Produktsicherheit ...................... 181 Gerätedaten PW 814 ......................

  • Seite 11: Sicherheitshinweise Und Warnungen

    Sicherheitshinweise und Warnungen Die Waschmaschine entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Lesen Sie vor dem ersten Benutzen der Waschmaschine die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung der Waschma- schine.
  • Seite 12 Sicherheitshinweise und Warnungen  Beaufsichtigen Sie Kinder, die sich in der Nähe der Waschmaschine aufhalten. Lassen Sie Kinder niemals mit der Waschmaschine spielen.  Desinfektionsprogramme dürfen nicht unterbrochen werden, da sonst das Desinfekti- onsergebnis eingeschränkt sein kann. Den Desinfektionsstandard thermischer sowie che- mothermischer Verfahren (aus der Liste, gemäß...
  • Seite 13 Sicherheitshinweise und Warnungen Vorhersehbare Fehlanwendung  Auf keinen Fall in dieser Waschmaschine chemisch reinigen! Bei den meisten Reini- gungsmitteln - z. B. Benzin - besteht Brand-/ Explosionsgefahr!  Wenn Sie mit hohen Temperaturen waschen, denken Sie daran, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das Schau- glas zu berühren.

  • Seite 14: Technische Sicherheit

    Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Gebäudeinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden ver- antwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
  • Seite 15 Sicherheitshinweise und Warnungen  Beachten Sie die Anweisungen im Kapitel "Aufstellen und Anschließen" sowie das Kapi- tel "Technische Daten".  Der Netzstecker der Waschmaschine muss stets zugänglich gehalten werden, damit die Waschmaschine jederzeit von der Stromversorgung getrennt werden kann.  Für den Festanschluss muss installationsseitig eine allpolige Abschaltung vorhanden sein.
  • Seite 16 Falls Ihre Waschmaschine dennoch so stark verkalkt sein sollte, dass ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhalten Sie über Ihren Miele Fachhändler oder beim Miele Kun- dendienst. Halten Sie die Anwendungshinweise des Entkalkungsmittels streng ein.
  • Seite 17 Sicherheitshinweise und Warnungen  Färbemittel müssen für den Einsatz in Waschmaschinen geeignet sein. Halten Sie streng die Verwendungshinweise des Herstellers ein.  Entfärbemittel können durch ihre schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen in der Waschmaschine nicht verwendet werden.  Vermeiden Sie den Kontakt von Edelstahloberflächen mit flüssigen chlor- oder natrium- hypochloridhaltigen Reinigungs- und Desinfektionsmitteln.

  • Seite 18: Hinweise Zur Behandlung Mit Chlorbleiche Und Perchlorethylen

    Sicherheitshinweise und Warnungen Chlor und Bauteilschäden  Mit steigendem Einsatz von Chlor steigt die Wahrscheinlichkeit von Bauteilschäden. Hinweise zur Behandlung mit Chlorbleiche und Perchlorethylen Der Einsatz von chlorhaltigen Mitteln, wie beispielsweise Natrium-Hypochlorit und pulver- förmigen Chlorbleichen, kann, abhängig von der Chlor-Konzentration, der Einwirkzeit und der Temperatur die Schutzschicht von Edelstahl zerstören und zu Korrosion an Bauteilen führen.
  • Seite 19 Sicherheitshinweise und Warnungen Zubehör  Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Entsorgung des Altgerätes  Sollten Sie eine Waschmaschine ausrangieren, machen Sie vorher das Türschloss un- brauchbar.

  • Seite 20: Maschinenbeschreibung (Mit Einspülkasten)

    Maschinenbeschreibung (mit Einspülkasten) Gerätevarianten mit Waschmitteleinspülkasten (WEK) ⑰ ⑥ ① ⑯ ② ⑦ ⑧ ⑨ ⑧ ⑩ ⑪ ⑬ ⑫ ⑮ ③ ④ ⑭ ⑱ ⑤ Display 2 x Hartwasseranschluss siehe "Kapitel Funktion der Bedienungs- (Optional) elemente" Anschlüsse für externe Dosierpumpen Not-Halt-Schalter Wrasenabzug / freier Auslauf Typ AB siehe "Kapitel Funktion der Bedienungs-...

  • Seite 21: Maschinenbeschreibung (Ohne Einspülkasten)

    Maschinenbeschreibung (ohne Einspülkasten) Gerätevarianten ohne Waschmitteleinspülkasten ① ⑮ ② ⑯ ⑥ ⑧ ⑦ ⑨ ⑩ ⑫ ⑪ ④ ⑭ ③ ⑰ ⑬ ⑤ Display Anschlüsse für Dosierpumpen siehe "Kapitel Funktion der Bedienungs- Wrasenabzug / freier Auslauf Typ AB elemente" Schacht für Kommunikationsmodul Not-Halt-Schalter Kommunikationsmodul XKM RS 232 als siehe "Kapitel Funktion der Bedienungs- nachkaufbares Zubehör erhältlich.

  • Seite 22: Bedienung Der Waschmaschine

    Bedienung der Waschmaschine Funktion der Bedienungselemente Display Nach dem Einschalten erscheint kurzzeitig die Willkommensanzei- ge und dann die Programmliste. Das zuletzt gestartete Programm ist markiert. Funktionstasten Entsprechend dem Maschinenstatus werden diesen Tasten be- stimmte Funktionen zugeordnet. Diese erscheinen über den Tasten im Display und sind nach Betäti- gung markiert.

  • Seite 23: Funktionstasten

    Bedienung der Waschmaschine Not-Halt-Schalter Der Not-Halt-Schalter dient dazu, das Gerät im Gefahrenfall oder zur Abwendung einer Gefahr schnell in einen sicheren Zustand zu versetzen. Der Not-Halt-Schalter muss so angelegt sein, dass der Benutzer ihn unmittelbar im Notfall betätigen kann. Achtung, die Maschine ist nicht spannungsfrei! Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung entriegelt.

  • Seite 24: Karte Betreiber

    Bedienung der Waschmaschine Aa groß-klein Umschaltung  Wasserzulauf  Dosierung  Dosierung ausgeschaltet  Waschen und Heizen  Ablauf mit Bewegung  Karte  markiert  Programm verriegelt Ist ein verriegeltes Programm gestartet worden, so kann dieses nach Ablauf von 1 Minute mit der Endetaste nicht mehr gestoppt und ab- gebrochen werden.

  • Seite 25: Waschen Vorbereiten

    Waschen vorbereiten Inbetriebnahme  Die Erstinbetriebnahme der Waschmaschine darf nur durch den Kundendienst oder einen autorisierten Fachhändler vorgenommen werden. Öffnen Sie bauseitige Absperrventile für Wasser und je nach Behei-  zungsart für Dampf. Schalten Sie den Hauptschalter (bauseitig) ein.  Schalten Sie mit der Taste I "Netz-Ein"...

  • Seite 26: Wäsche Vorbereiten

    Waschen vorbereiten Wäsche vorbereiten Leeren Sie die Taschen.   Fremdkörper (z. B. Nägel, Münzen, Büroklammern) können Tex- tilien und Bauteile beschädigen. Füllgewichte (Trockenwäsche) PW 811 PW 814 PW 818 max. 12 kg max. 16 kg max. 20 kg Die Füllgewichte sind in der entsprechenden Programmübersicht an- gegeben.

  • Seite 27: Waschen Mit Einspülkasten

    Waschen mit Einspülkasten Waschmittelzugabe über den Einspülkasten Für die Standardprogramme Pulverwaschmittel für die Hauptwä-  sche in Einspülschale  und falls gewünscht, Waschmittel für die Vorwäsche in Einspülschale , Schönungsmittel in die vordere Einspülschale  eingeben. Weitere flüssige Hilfsmittel in die hintere Einspülschale  eingeben ...

  • Seite 28: Bleichmittel

    Waschen mit Einspülkasten Bleichmittel Bleichen Sie nur Textilien, die mit dem Pflegesymbol Δ gekennzeich- net sind. Die Zugabe von flüssigem Bleichmittel darf nur in eine dafür vorgese- hene Einspülschale erfolgen. Nur dann ist gewährleistet, dass das Mittel automatisch wäschegerecht zum 2. Spülgang eingespült wird. Die Zugabe flüssiger Bleichmittel bei Buntwäsche ist nur dann unbe- denklich, wenn der Textilhersteller in der Pflegekennzeichnung auf die Farbechtheit hinweist und das Bleichen ausdrücklich erlaubt.

  • Seite 29: Waschen Ohne Einspülkasten

    Waschen ohne Einspülkasten Fortsetzung des Programms nach Anzeige "Dosiersys- temfehler" Bei einem leeren Dosierbehälter schalten sich die Pumpe und die Ma- schine selbsttätig ab, gleichzeitig signalisiert die Waschmaschine einen Mangel an Flüssigdosiermittel. Dosiersystemfehler  Dosierbehälter ?? füllen Starttaste betätigen  ...
  • Seite 30 Waschen ohne Einspülkasten Nach Anwahl einer Dosierpumpe erscheint folgender Displayinhalt: Dosierkalibrierung  Dosierpumpe 1 100 ml nein   Tipp: Die Dosiermenge ist einstellbar von 0 bis 9999 ml in 1 ml- Schritten. Betätigen Sie die Multifunktionstaste 0/1.  Der Dosierschlauch füllt sich. Stoppen Sie den Vorgang durch Betätigen der Taste 0/1.
  • Seite 31 Waschen ohne Einspülkasten Schließen Sie den Schlauch wieder an. ...

  • Seite 32: Waschen

    Waschen Waschmitteldosierung Waschmitteldo- Eine Überdosierung ist grundsätzlich zu vermeiden, da sie zur erhöh- sierung ten Schaumbildung führt. – Keine stark schäumenden Waschmittel verwenden. – Angaben des Waschmittelherstellers berücksichtigen. Die Dosierung ist abhängig von: – der Wäschemenge – der Wasserhärte – dem Verschmutzungsgrad der Wäsche Dosiermenge Wasserhärte und die Angaben des Waschmittelherstellers berück- Waschmittel...

  • Seite 33: Änderungen Vor Programmstart

    Waschen Kochwäsche 11,0/11,0 kg °C Vorwäsche °C Hauptwäsche 1150 U/min +     Das Feld "" ist markiert. Tipp: Durch nochmalige Betätigung kann die Funktion wieder abge- wählt werden. Tipp: Soll die Wäsche gestärkt werden, so ist die Taste  "Stärke- stopp"...

  • Seite 34: Programm Starten

      Verändern Sie die Drehzahl durch Drehen des Multifunktionswählers  und bestätigen Sie die Einstellung durch Drücken des Multifunkti- onswählers. Maximale Schleu- PW 811 PW 814 PW 818 derdrehzahlen 1150 U/min 1075 U/min 1075 U/min Die max. Schleuderdrehzahlen sind abhängig von den gewählten Programmen.
  • Seite 35 Waschen Ist der Programmblock Vorwäsche beendet, erscheint in der zweiten Zeile der Programmblock Hauptwäsche mit der aktuellen Laugentem- peratur. Darunter erscheint der nachfolgende Programmblock, hier Spülgang 1. Tipp: Die Programmendeanzeige, rechts im Display, zeigt die Uhrzeit des Programmendes. Kochwäsche °C Hauptwäsche °C Spülen 1 Fertig um 12:35...

  • Seite 36: Öffnen Der Fülltür Nach Programmende

    Waschen Kochwäsche Rhythmus 12 / 3   Drücken Sie die Taste  "Zurück".  Die Anzeige wechselt zurück zum Programmablauf. Öffnen der Fülltür nach Programmende Anzeige am Programmende bei Trommelstillstand ohne Wasser in der Maschine, es wird (z. B.) Folgendes im Display angezeigt: Kochwäsche Programmende Tür kann geöffnet werden...

  • Seite 37: Vorgehen Bei Programmabbruch Im Betrieb

    Waschen Vorgehen bei Programmabbruch im Betrieb Ist das Programm mit Wasser in der Maschine oder im Schleudern abgebrochen worden, wird (z. B.) Folgendes im Display angezeigt: Kochwäsche Programmende mit Wasser in der Maschine      oder Kochwäsche Programmende mit drehender Trommel ...

  • Seite 38: Waschen Im Kartenbetrieb

    Waschen im Kartenbetrieb Kartenbetrieb Karten, auf denen sich mindestens ein Programm befindet, sind auf einen Maschinentyp abgestimmt. Unbeschriebene Karten sind univer- sell einsetzbar. Schalten Sie die Maschine mit der Taste I "Netz-Ein" ein.  Es erscheint die Willkommensanzeige. Führen Sie die Karte ein. ...

  • Seite 39: Wäschepostenbetrieb

    Waschen im Kartenbetrieb Kartenfehler  Karte falsch im Kartenleser  Stecken Sie die Karte richtig herum in den Kartenleser.  Handelt es sich um eine Karte, die nicht zu dieser Maschinentype passt, erscheint folgende Meldung im Display: Karteninhalt Vorhandene Programme auf der Karte sind nur für den Maschinentyp ?? geeignet.

  • Seite 40: Zusatzfunktionen

    Zusatzfunktionen Anwahl der Sprache Vor Programmstart kann die Landessprache über das Fahnensymbol vorübergehend verändert werden. Die angewählte Sprache wird 5 Minuten nach Programmende bei geöffneter Tür wieder zurückgesetzt. Kochwäsche °C Buntwäsche °C Buntwäsche intensiv °C     Drücken Sie die Funktionstaste . ...

  • Seite 41: Rücknahme Der Startterminfunktion

    Zusatzfunktionen Es erscheint immer die aktuelle Uhrzeit und das aktuelle Datum. Das Eingabefeld für Stunden ist markiert. Wählen Sie durch Drücken des Multifunktionswählers die Stunde  Stellen Sie durch Drehen des Multifunktionswählers die Stunde ein  und bestätigen Sie den eingestellten Wert durch Drücken des Multi- funktionswählers.

  • Seite 42: Stärken

    Zusatzfunktionen Kochwäsche 18,0/18,0 kg °C Vorwäsche 90 °C Hauptwäsche  +     Das Feld "” im Display ist markiert. Tipp: Durch nochmalige Betätigung der Taste  “Blockplus” kann die Funktion wieder abgewählt werden. Stärken Einfüllen über den Stärken kann vor dem Programmstart durch Betätigen der Taste  Einspülkasten "Stärkestop"...

  • Seite 43: Ohne Schleudern

    Zusatzfunktionen Ohne Schleudern Schleuderstop  kann vor dem Programmstart gewählt werden. Betätigen Sie die Taste "Schleuderstop".  Das Feld  im Display wird markiert. Tipp: Durch nochmalige Betätigung der Taste kann die Funktion wie- der abgewählt werden. Kochwäsche  Programmstop durch Schleuderstop Wasser in der Maschine ...

  • Seite 44: Programmabbruch Verriegelter Programme

    Zusatzfunktionen oder Kochwäsche Programmende mit drehender Trommel     Tipp: Um die Tür öffnen zu können, Funktionstaste  “Wasserab- lauf” drücken oder Programm Extra Schleudern wählen und Tas- te “START” betätigen. Programmabbruch verriegelter Programme Bei verriegelten Programmen ist ein Stoppen und Abbrechen des Pro- gramms nicht mehr möglich.
  • Seite 45 Zusatzfunktionen Das Programm wird gestoppt. Kochwäsche Programmende mit Wasser in der Maschine   Betätigen Sie die Taste  "Raffen".  Im Display erscheint der aktuelle Bereich, Block oder Schritt. Tipp: Siehe auch Programmieranweisung "Programmstruktur". Raffen -> Kochwäsche Bereich 2: Hauptwäsche Block 1: Hauptwäsche ...

  • Seite 46: Optionale Module

    Optionale Module Flüssigdosierung (optional für Geräte mit Einspülkas- ten) Dosierpumpe Sauglanze Schlauchanschlussstutzen (saugseitig) Schlauchanschlussstutzen (druckseitig) Auslauf (bei Schlauchbruch) Ansaugöffnung Niveausonde für die Leerstandsanzeige. Bei einem leeren Dosier- behälter schalten sich die Pumpe und die Maschine selbsttätig ab. Fortsetzung des Programms nach Anzeige "Dosiersys- temfehler"...

  • Seite 47: Dosiermengen

    Optionale Module Kochwäsche °C Buntwäsche °C Buntwäsche intensiv °C      Schalten Sie die Flüssigdosierung manuell über die Funktionstas-  te "Dosierung aus" ab. Nach Programmstart wird nicht über die Dosierpumpen dosiert und  es wird (z. B.) Folgendes im Display angezeigt: Kochwäsche 11,0/11,0 kg ...

  • Seite 48: Dosierkalibrierung

    Optionale Module Dosierkalibrierung Die Dosierkalibrierung wird benutzt um die Förderleistung, der einzel- nen Dosierpumpen zu ermitteln. Direkter Einstieg Halten Sie die Multifunktionstaste 2 gedrückt und schalten Sie die  in die Dosierkali- Maschine mit Netz-Ein ein. brierung bei aus- Dosierkalibrierung Hauptmenü ...

  • Seite 49: Reinigung Und Wartung Des Dosiersystems

    Optionale Module Betätigen Sie die Multifunktionstaste 0/1.  Stoppen der Pumpe durch Betätigen der Taste 0/1 oder nach 60 Se- kunden automatisch. Messen Sie die in den Messbecher geförderte Menge.  Dosierkalibrierung  Dosierpumpe 1 100 ml 30 s P: 200 ml/min  ...

  • Seite 50: Spitzenlastabschaltung

    Der Schacht für das Kommunikationsmodul befindet sich auf der Rückseite der Maschine. Ein entsprechendes Editorprogramm erhalten Sie über Ihr Vertriebs- und Servicezentrum oder Ihren Miele-Fachhändler. Betriebsdaten Mit dem Modul Betriebsdaten können über die Taste  "Betriebsda- ten" vor einem Programmstart oder nach Programmende Betriebsda- ten gelesen oder gelöscht werden.
  • Seite 51 Optionale Module Bei den Programmdaten handelt es sich um Daten, die während ei- nes Programms aufgezeichnet werden. – Daten löschen – Modul (Gesamt- und Programmdaten löschen) – Gesamtdaten (nur Gesamtdaten löschen) – Programmdaten (nur Programmdaten löschen) Tipp: Durch nochmalige Betätigung der Taste  "Betriebsdaten" kann die Funktion wieder abgewählt werden.

  • Seite 52: Gesamtdaten

    Optionale Module Gesamtdaten Modul Betriebsdaten Gesamtdaten Programmdaten    Wählen Sie den Menüpunkt Gesamtdaten an.  Nach Anwahl Gesamtdaten erscheint z. B. folgender Displayinhalt: Modul Betriebsdaten  Gesamtdaten Gesamteinschaltzeit 200.987 h Betriebsstunden 123456 h    Weitere Auswahlmöglichkeiten: – Gesamteinschaltzeit: 200.987 h –...
  • Seite 53 Optionale Module Wählen Sie aus der Programmliste das entsprechende Programm  aus und bestätigen Sie die Auswahl durch Drücken des Multifunkti- onswählers. Es erscheint zunächst die Auflistung aller Programmstarts von "Pro- gramm 1 Kochwäsche" mit Datum und Startzeit. Programmdaten  Kochwäsche Datum 21.05.2015 Startzeit:...

  • Seite 54: Daten Löschen

    Optionale Module – Bereich 1: Vorwäsche (nach Anwahl und Drücken des Drehwahl- schalters kann jeweils der Bereich bzw. der Block gewählt werden.) – Block 1: Vorwäsche – Laufzeit: 6 min – Wassermenge: 20 l – Dosierphase 1: Menge ml (nach Anwahl und Drücken des Dreh- wahlschalters werden die 6 Dosierungen angezeigt.) –...

  • Seite 55: Wiegesystem / Wiegesockel

    Optionale Module Betriebsdaten wirklich löschen?   Betätigen Sie die Taste  "Speichern".  Die Daten werden gelöscht. Wiegesystem / Wiegesockel Ist die Maschine mit einem Wiegesockel ausgestattet, wird das Füll- gewicht der Wäsche während der Beladung in 0,2 kg-Schritten an- gezeigt. Daneben steht das max. Füllgewicht des gewählten Pro- gramms.

  • Seite 56: Störungshilfen

    Störungshilfen Notentriegelung des Ablaufventils und der Tür Spannungsausfall Schalten Sie die Maschine aus.  während des Schalten Sie den Hauptschalter (bauseitig) aus.  Waschvorganges Schließen Sie bauseitige Absperrventile für Wasser oder Dampf.  Zum Entnehmen der Wäsche muss zuerst das Ablaufventil manuell geöffnet und danach die Fülltür manuell entriegelt werden.
  • Seite 57 Störungshilfen  Achtung! Gefahr durch drehende Trommel und Verbrühungsge- fahr. Vor Ansetzen desTorxschlüssels ist sicherzustellen, dass die Ma- schine spannungsfrei ist, die Trommel stillsteht und sich kein Was- ser in der Maschine befindet. Drehen Sie das Entriegelungselement mit Innensechskant mit einem ...

  • Seite 58: Anzeige Serviceintervall, Bgr

    Störungshilfen Der Drehwiderstand nimmt spürbar ab. Wenn das Entriegelungsele- ment freigängig ist, ist die Tür entriegelt. Tipp: Es ist kein Zurückdrehen des Entriegelungselementes erforder- lich. Die Tür lässt sich jetzt aufziehen. Anzeige Serviceintervall, BGR Erscheint im Display der Maschine nach "Netz-Ein" folgende Mel- dung, muss eine Wartung durch den Kundendienst oder die jährliche BGR-Prüfung durchgeführt werden.
  • Seite 59 Störungshilfen Tipp: Diese Fehlermeldung kann auch bedeuten: Der Wicklungs- schutz des Antriebsmotors hat ausgelöst. Lassen Sie den Motor abkühlen.  Wasserzulauffehler  Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.   Überprüfen Sie den Wasserhahn und betätigen Sie die Tas- ...

  • Seite 60: Kundendienst

    Störungshilfen Ablaufventilfehler  Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg.   Überprüfen Sie das bauseitige Ablaufsystem und betätigen Sie die  Taste "START”. Ein defektes Ablaufventil darf nur durch den Kundendienst repariert werden. Dosiersystemfehler  Dosierbehälter ?? füllen Starttaste betätigen ...

  • Seite 61: Was Tun, Wenn

    Was tun, wenn ... Hilfe bei Störungen Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selber beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder ei- nes Fehlers zu finden und zu beseitigen.

  • Seite 62: Ein Nicht Zufriedenstellendes Waschergebnis

    Was tun, wenn ... Ein nicht zufriedenstellendes Waschergebnis Problem Ursache und Behebung Die Wäsche wird mit Flüs- Flüssigwaschmittel enthalten keine Bleichmittel. Flecken sigwaschmittel nicht sau- aus Obst, Kaffee oder Tee können nicht entfernt werden. ber. Verwenden Sie bleichmittelhaltige Pulverwaschmittel.  Füllen Sie Fleckensalz in die Kammer  und das Flüs- ...

  • Seite 63: Allgemeine Probleme Mit Der Waschmaschine

    Was tun, wenn ... Allgemeine Probleme mit der Waschmaschine Problem Ursache und Behebung Der Waschautomat steht Die Gerätefüße stehen nicht gleichmäßig und sind nicht ge- während des Schleuderns kontert. nicht ruhig. Richten Sie den Waschautomaten standsicher aus und  kontern Sie die Gerätefüße. Im Waschmittel-Einspül- Der Fließdruck des Wassers reicht nicht aus.

  • Seite 64: Mögliche Ursachen Für Erhöhte Schaumbildung

    Was tun, wenn ... Mögliche Ursachen für erhöhte Schaumbildung Problem Ursache und Behebung Erhöhte Schaumbildung Waschmittelsorte Verwenden Sie Waschmittel, die für gewerbliche Wasch-  maschinen geeignet sind. Haushaltswaschmittel sind nicht geeignet. Überdosierung des Waschmittels Beachten Sie die Dosierangaben des Waschmittelher-  stellers und dosieren Sie entsprechend der örtlichen Wasserhärte.

  • Seite 65: Aufspannen Großer Wäschestücke

    Was tun, wenn ... Aufspannen großer Wäschestücke Problem Ursache und Behebung Aufspannen großer Wä- Wenden Sie sich an den Kundendienst.  schestücke während des Es kann vorkommen, dass sich große Wäschestücke wäh- Schleuderns rend des Schleuderns aufspannen.

  • Seite 66: Reinigung Und Pflege

    Reinigung und Pflege Reinigung und Pflege Reinigung und Führen Sie die Reinigung und Pflege der Waschmaschine möglichst  Pflege nach Gebrauch durch. Zur Reinigung der Waschmaschine darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden. Reinigen Sie Waschmaschinengehäuse, Schalterblende und  Kunststoffteile nur mit einem milden Reinigungsmittel oder einem weichen, feuchten Tuch und reiben Sie anschließend trocken.
  • Seite 67 Reinigung und Pflege Saugheber herausziehen, mit warmem Wasser reinigen und an-  schließend wieder einsetzen. Reinigung der Ziehen Sie die Klappe des Einspülkastens an der rechten Seite un-  Tropfrinne und ter 45° ab. des Siphons Im Falle einer Verstopfung der Tropfrinne und des zugehörigen Ab- laufstutzens sind diese zu reinigen.
  • Seite 68 Reinigung und Pflege Kontrollieren Sie die Siebe in den Wasserzulaufventilen (1) und den  Zulaufschläuchen (2) von Zeit zu Zeit auf Verschmutzung, gegebe- nenfalls sind diese zu reinigen.

  • Seite 69: Aufstellen Und Anschließen

    Aufstellen und Anschließen Waschmaschine aufstellen Die Waschmaschine darf nur vom Miele Kundendienst oder einem autorisierten Fachhändler aufgestellt werden. Beachten Sie die Hin- weise im Installationsplan. Diese Waschmaschine ist nur zur Anwendung für Wäsche, die nicht mit gefährlichen oder entzündlichen Arbeitsstoffen durchsetzt ist, bestimmt.

  • Seite 70: Erleichterung Der Wartung

    Aufstellen und Anschließen Erleichterung der Wartung Um dem Kundendienst eine spätere Wartung zu erleichtern, dürfen die angegebenen Mindestmaße und der Wandabstand mit Zugang nicht unterschritten werden. Halten Sie die angegebenen Mindestmaße und den Wandabstand  unbedingt ein. Mindestabstand zur Wand ca. 400 mm für Wartungsarbeiten. Richten Sie die Waschmaschine durch Verstellen der Schraubfüße ...

  • Seite 71: Transportsicherung

    Aufstellen und Anschließen Transportsicherung Entfernen der Transportsicherungen Die 2 Transportsicherungen vorne sind mit je 3 Sechskantschrauben befestigt. Die Transportsicherung hinten ist mit 4 Sechskantschrau- ben befestigt. Die Transportsicherungen sind erst am Aufstellungsort vor Inbetriebnahme der Waschmaschine zu entfernen. Nehmen Sie Vorder- und Rückwand ab: ...

  • Seite 72: Wasseranschluss

    Aufstellen und Anschließen Bewahren Sie die Transportsicherungen auf. Sie müssen vor einem Transport der Maschine wieder montiert werden. Wasseranschluss Um einen störungsfreien Programmablauf zu gewährleisten, ist ein Wasserdruck (Fließdruck) von mindestens 100 kPa (1 bar) / maximal 1000 kPa (10 bar) erforderlich. Für den Wasseranschluss müssen grundsätzlich die mitgelieferten Zulaufschläuche verwendet werden.

  • Seite 73: Anschluss Nur An Kaltwasser

    Aufstellen und Anschließen Anschluss nur an Kaltwasser Das Y-Stück befindet sich im Beipack. Dosiermittelanschluss am Mischkasten der Flüssigdo- sierung Die Anschlüsse 1 und 2 sind für Pastendosierung vorgesehen. Diese Anschlussstutzen sind verschlossen und müssen mit einem 8 mm- Bohrer durchbohrt werden.
  • Seite 74 Aufstellen und Anschließen Es ist zu beachten, dass nur die erste Wand (1) durchbohrt wird, da sich 10 mm dahinter eine Prallwand (2) befindet. Werden die durchgebohrten Anschlüsse nicht mehr genutzt, müssen sie verschlossen werden. Die Anschlüsse 3 bis 12 sind für Flüssigdosierung vorgesehen. Diese Anschlussstutzen sind verschlossen und müssen mit einer kleinen Säge auf den Schlauchdurchmesser abgeschnitten werden.

  • Seite 75: Wasserablauf

    Aufstellen und Anschließen Wasserablauf Wasserablauf AV maschinenseitig DN 70, bauseitig Muffe DN 70. Vo- lumenstrom kurzzeitig 200 l/min. Bei zu hohem Abflussgefälle ist eine Rohrbelüftung vorzusehen, da- mit kein Vakuum im Ablaufsystem der Waschmaschine entstehen kann. Schaum- und Wrasenableitung BWS Bei erhöhter Schaumentwicklung kann aus dem Wrasenabzug Schaum austreten.

  • Seite 76: Elektroanschluss

    Aufstellen und Anschließen Elektroanschluss Den Elektroanschluss darf nur ein zugelassener Elektro- Installateur unter Einhaltung der länderspezifischen Vorschriften wie z. B. VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vor- schriften des zuständigen Elektrizitätswerkes vornehmen. Tipp: Maschinendeckel öffnen. Die Anschlussklemme befindet sich auf dem Geräteträger.

  • Seite 77: Programmübersicht

    90 °C Füllverhältnis/ Belademenge Textilart Textilien aus Baumwolle, Leinen oder Mischge- 1:10 - 1:9 webe, z. B. Bett- u. Frottierwäsche PW 811 11 -12 kg Programmablauf + Vorwäsche 40 °C, wählbar PW 814 Hauptwäsche 90 °C, Cooldown aktivierbar 14 - 16 kg 2 Spülgänge PW 818 letzter Spülgang warm*...

  • Seite 78: Programme Buntwäsche

    Endschleudern Buntwäsche intensiv 60 °C Textilart Stark verschmutzte Textilien aus Baumwolle, Lei- 1:10 - 1:9 nen oder Mischgewebe, z. B. Bett- u. Frottierwä- PW 811 sche 11 -12 kg PW 814 Programmablauf + Vorwäsche 30 °C, wählbar 14 - 16 kg Hauptwäsche 60 °C PW 818 2 Spülgänge...
  • Seite 79 Stark verschmutzte Textilien aus Baumwolle, Lei- nen oder Mischgewebe, z. B. Bett- u. Frottierwä- sche Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 30 °C 1:10 - 1:9 2 Spülgänge PW 811 Endschleudern 11 -12 kg Buntwäsche Eco kurz PW 814 14 - 16 kg Textilart...

  • Seite 80: Programme Pflegeleicht

    Stark verschmutzte Textilien aus synthetischen Fasern, Mischgewebe Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 60 °C 2 Spülgänge 1:20 Endschleudern PW 811 - 5,6 kg Pflegeleicht 30 °C PW 814 - 7 kg Textilart Normal verschmutzte Textilien aus synthetischen PW 818 - 9 kg Fasern, Mischgewebe Programmablauf +...

  • Seite 81: Programme Feinwäsche/Wolle

    2 Spülgänge Endschleudern Wolle 30 °C Textilart Maschinenwaschbare, strapazierfähige Wolle u. Wollgemische mit Wollsiegel 1:25 PW 811 - 4,4 kg Programmablauf Hauptwäsche 30 °C PW 814 - 5,6 kg Waschrhythmus "schon" PW 818 - 7,2 kg 2 Spülgänge Endschleudern Handwaschbare Wolle 30 °C Textilart Wolle u.

  • Seite 82: Programm Extra Spülen

    Programmübersicht Programm Extra Spülen Extra Spülen Textilart Textilien, die nur gespült u. geschleudert werden sollen Programmablauf 1 Spülgang Endschleudern Programm Extra Schleudern Extra Schleudern Textilart Gewaschene Textilien, die nur geschleudert wer- den sollen Programmablauf Endschleudern Programm Extra Ablauf Extra Ablauf Textilart Programmablauf Wasserablauf Programm Stärken...

  • Seite 83: Programmübersicht Hotel/Restaurant/Catering

    Leinen oder Mischgewebe Programmablauf + Vorwäsche 40 °C, wählbar Hauptwäsche 90 °C, Cooldown aktivierbar 2 Spülgänge 1:10* Endschleudern PW 811 - 11 kg Bett-/Frottierwäsche 60 °C PW 814 - 14 kg PW 818 - 18 kg Textilart Bunte und weiße Bett- u. Frottierwäsche aus Baumwolle, Leinen oder Mischgewebe Programmablauf +...

  • Seite 84: Programm Wellness-Frottierwäsche

    Bunte und weiße Bett- u. Frottierwäsche aus Baumwolle, Leinen oder Mischgewebe mit star- 1:13* ken Öl- oder Fettverschmutzungen PW 811 - 8,6 kg Programmablauf Hauptwäsche 50 °C PW 814 - 10,8 kg + Hauptwäsche Extra 75 °C, wählbar** PW 818 - 13,8 kg 2 Spülgänge...

  • Seite 85: Programme Tischwäsche

    Weiße Tischwäsche aus Baumwolle, Leinen oder Mischgewebe Programmablauf Vorwäsche 40 °C Hauptwäsche 90 °C, Cooldown aktivierbar 2 Spülgänge 1:10 Endschleudern PW 811 - 11 kg Tischwäsche 60 °C PW 814 - 14 kg Textilart Bunte Tischwäsche aus Baumwolle, Leinen oder PW 818 - 18 kg Mischgewebe Programmablauf Vorwäsche 40 °C...

  • Seite 86: Programmübersicht Betten

    Programmübersicht Programmübersicht Betten Diese Programme eignen sich zum Waschen von Ballonbetten, Steppbetten oder Kasset- tenbetten mit Federfüllung, Synthetikfüllung oder Naturhaarfüllung. Diese Waschprogramme sind ausschließlich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als maschinenwaschbar ausgewiesen sind. Federbetten 60 °C Füllverhältnis/ Belademenge Textilart...
  • Seite 87 Betten Belademengen Die maximalen Belademengen können folgender Tabelle entnommen werden. Es sind Zir- ka- Angaben, die je nach Größe und Dicke der Betten variieren. Menge* PW 811 2 Kissen oder 1 Bett PW 814 3 Kissen oder 1 Kissen +1 Bett...

  • Seite 88: Programmübersicht Desinfektion

    Textilart Baumwolle, Leinen z. B. Bettwäsche, Frottierwä- sche Programmablauf Desinfektion 90 °C, 10 Min., Cooldown aktivier- 2 Spülgänge 1:10 Endschleudern PW 811 - 11 kg Chemotherm. 60 °C PW 814 - 14 kg Desinfektion PW 818 - 18 kg Textilart Baumwolle, Leinen z.B. Bettwäsche, Frottierwä- sche Programmablauf +...
  • Seite 89 Baumwolle, Mischgewebe bis 40 °C Programmablauf + Vorwäsche 30 °C, wählbar Desinfektion 40 °C**, 20 Min. Waschrhythmus "fein" 2 Spülgänge 1:10 Endschleudern PW 811 - 11 kg Chemotherm. Desinf. 40 °C PW 814 - 14 kg RKI* PW 818 - 18 kg Textilart Baumwolle, Mischgewebe bis 40 °C Programmablauf Desinfektion 40 °C**, 20 Min.

  • Seite 90: Allgemeines Zum Thema Desinfektion

    Programmübersicht Allgemeines zum Thema Desinfektion Was bedeutet der Begriff Desinfektion Abtötung und Reduktion der Zahl von Erregern übertragbarer Krankheiten derart, dass eine Übertragung und Infektion nicht zu erwarten ist. Thermische Desinfektion Die thermische Desinfektion erfolgt durch Einwirkung definierter Temperatur über eine Hal- tezeit.

  • Seite 91: Vah-Liste

    Programmübersicht VAH-Liste VAH = Verbund für angewandte Hygiene e.V. (früher DGHM = Deutsche Gesellschaft für Hygiene und Mikrobiologie) In der VAH-Liste werden Verfahren für eine routinemäßige, prophylaktische Desinfektion beschrieben, insbesondere zur Verhütung von Infektionen im Krankenhaus, in der ärztli- chen Praxis, in öffentlichen Bereichen sowie anderen Bereichen, in denen Infektionen über- tragen werden können.

  • Seite 92: Programm Maschine Reinigen

    Programmübersicht Programm Maschine reinigen Reinigung des Waschmitteleinspülkastens, der Waschtrommel, des Laugenbehälters und des Ablaufsystems. Führen Sie bei häufiger Anwendung von Desinfektionsprogrammen, Niedertemperatur-  programmen oder zur Beseitigung von Grobverschmutzungen das Programm Maschine reinigen regelmäßig durch. Maschine reinigen* Textilart Ohne Beladung Programmablauf +...

  • Seite 93: Programmübersicht Gebäudereiniger

    Endschleudern Mopp Standard 60 °C / 90 °C + ausrüsten 1:10 Textilart Wischbezüge aus Baumwolle, Viscose, Polyester, PW 811 - 11 kg Microfaser PW 814 - 14 kg PW 818 - 18 kg Programmablauf Programmablauf wie Mopp Standard, anschließend: Ausrüstbad Feucht Stückzahl...
  • Seite 94 Desinfektion Textilart Wischbezüge aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Vorentwässern Vorspülbad 1:10 + 2. Vorspülbad, wählbar PW 811 - 11 kg Desinfektion* 60 °C, 20 Min. PW 814 - 14 kg 3 Spülgänge PW 818 - 18 kg Endschleudern Stückzahl Mopp Ch.-Th. Des.

  • Seite 95: Mopp Belademenge (Baumwolle)

    Textilart Wischbezüge aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Vorentwässern Vorspülen 1:10 + 2. Vorspülen, wählbar PW 811 - 11 kg Vorwäsche 30 °C PW 814 - 14 kg Hauptwäsche 90 °C, Cool down aktivierbar PW 818 - 18 kg 3 Spülgänge Stückzahl Endschleudern...

  • Seite 96: Mopp Belademenge (Microfaser)

    Endschleudern Pads 40 °C / 60 °C Textilart Polierscheiben 1:50 Programmablauf Vorspülbad PW 811 - 2,2 kg + 2. Vorspülbad, wählbar PW 814 - 2,8 kg Hauptwäsche 40 °C/60 °C PW 818 - 3,6 kg 3 Spülgänge Endschleudern Tipp: Die Belademenge für Matten kann abhängig von Größe, Steifigkeit und Dicke der...

  • Seite 97: Programme Tücher

    Wischtücher aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Programmablauf wie Tücher Standard, anschlie- ßend: Ausrüstbad Feucht 1:20 oder durch Blockaktivierung: PW 811 - 5,6 kg Nebelfeucht, Nass, Tropfnass ca. 350 Tücher Tücher Th. Desinfektion 90 °C PW 814 - 7 kg Textilart Wischtücher aus Baumwolle, Viscose, Polyester,...

  • Seite 98: Programmübersicht Feuerwehr

    Desinfektion 70 °C, 10 Min. 3 Spülbäder Endschleudern Tücher Ch.-Th. Des.+ausr. 70 °C 1:20 Textilart Wischtücher aus Baumwolle, Viscose, Polyester, PW 811 - 5,6 kg Microfaser ca. 350 Tücher PW 814 - 7 kg Programmablauf Programmablauf wie Tücher Chemotherm. Desin- ca. 440 Tücher fektion, anschließend: Ausrüstbad Feucht oder durch Blockaktivierung:...

  • Seite 99: Programme Schutzkleidung

    Programmübersicht Programme Schutzkleidung Schutzkleidung waschen 60 °C Füllverhältnis/ Belademenge Textilart Nomex Feuerwehranzüge, Jacken, Hosen Programmablauf Vorreinigung 40 °C Hauptreinigung 60 °C 3 Spülgänge Endschleudern Schutzkl. waschen/im- 60 °C präg. Textilart Nomex Feuerwehranzüge, Jacken, Hosen 1:20 - 1:15 Programmablauf Vorreinigung 40 °C siehe Tab. "Bela- Hauptreinigung 60 °C demenge"...
  • Seite 100 Programmübersicht Schutzkleidung zur Wäsche vorbereiten Keine Etiketten anheften.  Karabinerhaken wenn möglich entfernen oder in eine Seitentasche stecken und diese  verschließen. Klettverschlüsse schließen oder mit Klettband abdecken.  Schurwollfutter separat waschen.  Kleidung auf rechter Seite waschen (Innenfutter = linke Seite). ...

  • Seite 101: Programme Masken

    Tropfnasse, leere Schutzbeutel im Programm Beutel entwässern ausschleudern.  Masken 60 °C Füllverhältnis/ Belademenge Beladung Atemschutzmasken mit Kopfspinne Programmablauf Desinfektion* 60 °C, 20 Min. PW 811 - 4 Spülgänge 10 Masken Masken mit Vorwäsche 60 °C PW 814 - Beladung Stark verschmutzte Atemschutzmasken mit 13 Masken...

  • Seite 102: Programme Chemikalienschutzanzüge

    Es wird eine chemo-thermische Desinfektion (60 °C/20 Min.) durchgeführt, für die ent- sprechende Waschmittel zu verwenden sind. 60 °C Füllverhältnis/ Belademenge Textilart Chemikalienschutzanzügen aus beschichtetem Mehrschichtlaminat PW 811 - Programmablauf Desinfektion 60 °C, 20 Min 1 Anzug 3 Spülgänge PW 814 - CSA spezial 40 °C 1 Anzüge...

  • Seite 103: Programmübersicht Textilreiniger

    Pflegemitteln für Bekleidung, die bis dahin nur chemisch gereinigt werden konnte. WetCare sens. 25 °C Füllverhältnis/ Belademenge Textilart Nicht waschbare Oberbekleidung 1:20 - 1:15 PW 811 Programmablauf + Vorreinigung 25°C, wählbar 5,6 - 7,4 kg Hauptreinigung 25 °C PW 814 Appreturbad 25 °C 7 - 9,4 kg Endschleudern PW 818...

  • Seite 104: Programmübersicht Badimprägnierung

    40 °C Füllverhältnis/ Belademenge Textilart Für alle zu imprägnierenden, waschbaren Artikel (z. B. Outdoorbekleidung Programmablauf + Vorreinigung 30 °C, wählbar Hauptreinigung 40 °C 1:20 - 1:15 2 Spülgänge PW 811 Imprägnierbad 40 °C 6,6 kg Endschleudern PW 814 Spülen/Imprägnieren 40 °C 8,2 kg PW 818 Textilart Für alle zu imprägnierenden, waschbaren Artikel...

  • Seite 105: Programmübersicht Reitstall

    Programmübersicht Programmübersicht Reitstall Dieses Programm eignet sich zum Waschen und Imprägnieren von Pferdedecken, Sattel- decken, Gamaschen, Glocken, Bandagen, Textilhalfter. Pferdedecken 60 °C Füllverhältnis/ Belademenge Textilart Pferdedecken, Satteldecken, Gamaschen, Glo- cken, Bandagen, Textilhalfter Programmablauf Vorspülen + 2. Vorspülen, wählbar Vorwäsche 40 °C Hauptwäsche 60 °C 3 Spülgänge Endschleudern Pferdedecken...
  • Seite 106 Beladung maximal 3/4 der Gesamtbeladungsmenge Satteldecken Sommerdecken Winterdecken PW 811 PW 814 PW 818 Schnallen Zum Schutz der Trommel müssen Metall-Schnallen, Ösen und Haken unbedingt abge- deckt werden. Im Miele-Verkaufsprogramm sind spezielle Beutel erhältlich, mit denen die Schnallen ab- gedeckt werden können.

  • Seite 107: Programmübersicht Sport

    Trainingsanzüge 40 °C Textilart Polyester, Polyamid Programmablauf Hauptwäsche 40 °C 2 Spülgänge 1:20 Endschleudern PW 811 - 5,6 kg Trainingsanzüge intensiv 40 °C PW 814 - 7 kg Textilart Polyester, Polyamid PW 818 - 9 kg Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 40 °C 2 Spülgänge...
  • Seite 108 Polyamid und Membranartikel Programmablauf + Vorwäsche 30°C, wählbar Hauptwäsche 40 °C 2 Spülgänge 1:15 Imprägnieren 40 °C Endschleudern PW 811 - 7,4 kg PW 814 - 9,4 kg Sportbekleidung impräg. 40 °C PW 818 - 12 kg Textilart Polyamid und Membranartikel Programmablauf Spülen Imprägnieren 40 °C...

  • Seite 109: Programmübersicht Sluice

    Leib-, Frottier- und Bettwä- sche Programmablauf 2 Vorspülgänge Vorwäsche 60 °C, 5 Min. Desinfektion 65 °C, 10 Min. 3 Spülgänge 1:10 Endschleudern PW 811 - 11 kg Sluice 71 °C PW 814 - 14 kg Textilart stark verschmutzte Leib-, Frottier- und Bettwä- PW 818 - 18 kg sche Programmablauf 2 Vorspülgänge...

  • Seite 110: Programmablauf Sluice

    Programmübersicht Programmablauf Sluice Sluice Sensitiv 65 °C Programm- Flotten- Thermostopp Temperatur Temp. halte- Programmierte schritt verhältnis * zeit Waschzeit ca. (Waschzeit 2) Vorspülen 1 nein kalt 5 Min. Vorspülen 2 nein kalt 4 Min. Vorwäsche 60 °C 5 Min. 1 Minute Schleudern mit 500 U/Min. Desinfektion 65 °C 10 Min.

  • Seite 111: Programmübersicht Wasserrückgewinnung (Wrg)

    Programmübersicht Programmübersicht Wasserrückgewinnung (WRG) WRG reinigen 80 °C Füllverhältnis/ Belademenge Textilart Programmablauf Entleeren Spülen Entleeren Reinigen Entleeren Spülen Entleeren WRG entleeren Programmablauf Entleeren...

  • Seite 112: Bedienungselemente

    Bedienungselemente Funktion der Bedienungselemente Display Nach dem Einschalten erscheint kurzzeitig die Willkommensanzei- ge und dann die Programmliste. Das zuletzt gestartete Programm ist markiert. Funktionstasten Entsprechend dem Maschinenstatus werden diesen Tasten be- stimmte Funktionen zugeordnet. Diese erscheinen über den Tasten im Display und sind nach Betäti- gung markiert.

  • Seite 113: Funktionstasten

    Bedienungselemente Not-Halt-Schalter Der Not-Halt-Schalter dient dazu, das Gerät im Gefahrenfall oder zur Abwendung einer Gefahr schnell in einen sicheren Zustand zu versetzen. Der Not-Halt-Schalter muss so angelegt sein, dass der Benutzer ihn unmittelbar im Notfall betätigen kann. Achtung, die Maschine ist nicht spannungsfrei! Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung entriegelt.
  • Seite 114 Bedienungselemente Aa groß-klein Umschaltung  Wasserzulauf  Dosierung  Dosierung ausgeschaltet  Waschen und Heizen  Ablauf mit Bewegung  Karte  markiert  Programm verriegelt Ist ein verriegeltes Programm gestartet worden, so kann dieses nach Ablauf von 1 Minute mit der Endetaste nicht mehr gestoppt und ab- gebrochen werden.

  • Seite 115: Allgemeines

    Allgemeines Übersicht der Funktionsebenen Bediener Betreiber Einstieg über Funktionstaste mit  "Einstellungen" Einstieg mit Netz-Ein und Passworteingabe oder mit der Karte Einstieg in die Betreiberebene. Programmstart aller Programme Menüpunkte im Hauptmenü Programmstart spezieller Program- Sprache Uhrzeit/Datum me (Funktion Freigabe) Auswahl der Bediener- Einstellen von Uhrzeit/Da- sprache für die Dauer ei- nes Waschprogrammes...

  • Seite 116: Einstieg In Die Betreiberebene / Passwort Ändern

    Einstieg in die Betreiberebene / Passwort ändern Passwort Zum Einstieg in die Betreiberebene ist ein 4-stelliges Passwort aus dem angebotenen Zeichensatz einzugeben. Die Anwahl ist nur vor Programmstart oder am Programmende möglich. Drücken Sie die Funktionstaste .  Es erscheint folgender Displayinhalt: Einstellungen zurück ...

  • Seite 117: Passwort Ändern

    Einstieg in die Betreiberebene / Passwort ändern Die Anzeige wird zurückgesetzt. Betätigen Sie die Taste  "Speichern" , wenn alle vier Zeichen ein-  gegeben sind. Nach erfolgreicher Passworteingabe befinden Sie sich in der Betrei- berebene. Betreiberebene  Hauptmenü Sprache deutsch Uhrzeit/Datum : 11:43...

  • Seite 118: Sprache / Uhrzeit, Datum

    Sprache / Uhrzeit, Datum Anwahlmöglichkeiten Hauptmenü – Sprache – Uhrzeit/Datum – Dosierung – Freigabemodus – Programmierung – Einstellungen – Passwort ändern – Wäscheposten Menüpunkt Sprache Wahl der Landessprache Wählen Sie den Menüpunkt Sprache an.  Betreiberebene  Hauptmenü Sprache deutsch Uhrzeit/Datum 11:43 12.5.2015...

  • Seite 119: Menüpunkt Uhrzeit, Datum

    Sprache / Uhrzeit, Datum Menüpunkt Uhrzeit, Datum In diesem Menüpunkt wird das aktuelle Datum und die Uhrzeit ge- wählt. Ohne Netzversorgung hält die Einstellung ca. 6 Wochen. Danach müssen Datum und Uhrzeit neu eingestellt werden. Wählen Sie den Menüpunkt Uhrzeit, Datum an: ...

  • Seite 120: Menüpunkt Dosierung

    Menüpunkt Dosierung Menüpunkt Dosierung In diesem Menüpunkt können gezielt Dosierdaten verändert werden. Miele-Programme werden, nach Dosierdatenveränderung, unter der- selben M.-Nr. wieder abgespeichert. Die Grundprogrammverriegelung ist hier nicht aktiv. Betreiberebene  Hauptmenü Dosierung  Freigabemodus:   Wählen Sie "Dosierung" an.
  • Seite 121 Menüpunkt Dosierung Bei Einstellung Menge oder Konzentration kann bei Dosierphase 1 und 2 "nein" oder "Benutzer definiert" gewählt werden. Dosierphase 1  Benutzer definiert Dosierung Dosierpumpe   Auswahlmöglichkeiten: – Dosierungen 1 bis 6 Dosierpumpe: – nein – D1 bis D13 Dosierphase 1 Benutzer definiert  Dosiermenge 0 ml ...

  • Seite 122: Menüpunkt Freigabemodus

    Menüpunkt Freigabemodus Menüpunkt Freigabemodus In diesem Betriebszustand können nur freigegebene Programme an- gewählt und gestartet werden, wenn "ein" gewählt wird. Betreiberebene  Hauptmenü Freigabemodus: aus  Programmierung   Auswahlmöglichkeiten: – aus – ein Kochwäsche °C Buntwäsche °C Programm gesperrt ...

  • Seite 123: Programmierung

    Programmierung Programmstruktur Programmkopf Programmnummer, Programmname, Materialnummer, Bereich 1-2-3, Name Bereich 1-2-3, Wiegen, Nennbeladung, Mindestwas- serstand, Füllart, Freigabemodus, Verriegeln, Spitzenlast, Heißwas- sersteuerung, Preis Bereich 1 Vorwäsche Vorwäsche 1 bis Vorwäsche 10 (max. 10 Blöcke) Bereich 2 Hauptwäsche Hauptwäsche 1 bis Hauptwäsche 10 (max. 10 Blöcke) Bereich 3 Spülen Spülgang 1 bis Spülgang 10 (max.
  • Seite 124 Programmierung Programmblock Blockname Blockaktivierung Programmstopp 1 Programmstoppsignal 1 Heizung Freie Temperaturanwahl Temperatur Hysterese Warm Up Niveau 1 Zulaufweg 1 Dosierart Dosierphase 1 Dosierstopp 1 Bewegung ab Niv Niveaustopp 1 Waschzeit 1 Thermostopp Niveau 2 Zulaufweg 2 Dosierphase 2 Dosierstopp 2 Niveaustopp 2 Waschzeit 2 Cool Down...

  • Seite 125: Menüpunkt Kopieren

    Programmierung Menüpunkt Kopieren Unter diesem Menüpunkt können vorhandene Programmpakete, Pro- gramme, Bereiche und Blöcke kopiert werden. Betreiberebene  Programmierung Kopieren  Löschen   Nach Anwahl und Betätigung des Drehwahlschalters zeigt das Dis- play folgenden Inhalt: Betreiberebene  Kopieren Programm Bereich ...

  • Seite 126: Kopieren Bereich

    Programmierung Kopieren  Programm Zielprogrammnummer: 5 Anzahl Programme   Geben Sie die Zielprogrammnummer ein und kopieren Sie durch  Betätigen der Taste  "Speichern". Soll kopiert werden und auf dem Zielprogrammplatz ist schon ein Programm vorhanden, so erscheint die Sicherheitsabfrage. Kopieren ...

  • Seite 127: Kopieren Block

    Programmierung Wählen Sie den Quellenbereich Vorwäsche, Hauptwäsche oder  Spülen und bestätigen Sie. Kopieren  Bereich Zielprogramm: Synthetikbetten  Zielbereich 3 Spülen    Gehen Sie auf Zielprogramm und bestätigen Sie.  Wählen Sie die Zielprogrammnummer und bestätigen Sie. ...
  • Seite 128 Programmierung Kopieren  Block Quellenprogramm : 1 Kochwäsche  Quellenbereich Vorwäsche   Drücken Sie den Multifunktionswähler wählen Sie die Quellenpro-  grammnummer aus und bestätigen Sie die Auswahl. Gehen Sie auf den Quellenbereich und bestätigen Sie die Auswahl.  Wählen Sie den Quellenbereich Vorwäsche, Hauptwäsche oder ...

  • Seite 129: Menüpunkt Löschen

    Programmierung Tipp: Mit Betätigung der Taste  oder wenn nicht innerhalb von 30 Sekunden eine Taste betätigt wird, wird das Kopieren nicht ausge- führt und man springt zurück in das Untermenü "Kopieren". Menüpunkt Löschen Unter diesem Menüpunkt kann ein Programmpaket, ein Programm, ein Bereich oder ein Block gelöscht werden.

  • Seite 130: Löschen Bereich

    Programmierung Tipp: Sollen alle löschbaren Programme gelöscht werden so ist die Funktionstaste "1-999" zu drücken. Von der Löschung ausgenommen sind die Programme, denen eine Grundprogrammverriegelung zuge- wiesen ist. Löschen  Programm Handwaschbare Wolle °C   kalt Extra Spülen   1-999 ...

  • Seite 131: Löschen Block

    Programmierung Löschen  Bereich Programm Kochwäsche Bereich Vorwäsche  Wählen Sie die Programmnummer aus und bestätigen Sie die Aus-  wahl. Löschen  Bereich Programm : 1 Kochwäsche Bereich 1: Vorwäsche   Gehen Sie auf Bereich und bestätigen Sie die Auswahl. ...

  • Seite 132: Menüpunkt Verändern

    Menüpunkt Verändern Unter diesem Menüpunkt kann ein schon vorhandenes Programm verändert und unter derselben Programmnummer abgespeichert wer- den. Handelt es sich um ein Miele-Programm wird die vorhandene Material-Nummer im Programmkopf gelöscht, wenn dieses verändert abgespeichert wird. Wählen Sie Programmierung Verändern an.
  • Seite 133 Programmierung Es erscheint folgender Displayinhalt: Verändern  Programm Programmkopf Bereich 1 Vorwäsche   Verändern  Programm Block 1: Vorwäsche  Blockparameter   Tipp: Die Veränderungsmöglichkeiten im Programmkopf sind nachfol- gend im Menüpunkt "Neu erstellen, Programmkopf" beschrieben. Betätigen Sie die Taste  "Speichern". ...

  • Seite 134: Menüpunkt Neu Erstellen

    Programmierung Menüpunkt Neu erstellen Unter diesem Menüpunkt wird ein Programm neu erstellt. Einzelne Bereiche, Blöcke und Programmschritte werden festgelegt. Speichern Sie die schon festgelegten Parameter des Programmkop-  fes durch Drücken der Taste  "Speichern" an beliebiger Stelle. Es wird in die Auswahl für den Bereich oder Block bzw. zur Blockpro- grammierung gesprungen: Betreiberebene ...

  • Seite 135: Programmname

    Programmierung Programmname Wählen Sie den Menüpunkt Programmname an.  Nach Anwahl zeigt das Display folgenden Inhalt: Betreiberebene  Programmkopf Programmname  Materialnummer xxxxxxxxx      Springen Sie auf das Eingabefeld "Progr. Name" .  Wählen Sie ein Zeichen und betätigen Sie den Multifunktionswähler. ...

  • Seite 136: Wiegen

    Sie die Auswahl durch Drücken des Multifunktionswäh- lers. Der Maximalwert der Nennbeladung ist vom Maschinentyp abhängig und beträgt: für PW 811 - 12 kg für PW 814 - 16 kg für PW 818 - 20 kg Sie haben folgende Anwahlmöglichkeiten: –...

  • Seite 137: Mindestwasserstand

    Programmierung Mindestwasser- Mit Anwahl Mindestwasserstand werden allen Blöcken ohne Heizung stand die Minimalniveaus zugewiesen. Dieser Wert legt den kleinsten anwählbaren Niveauwert fest. Der Maximalwert beträgt 300 mm. Neu erstellen  Programmkopf Mindestwasserstand 100 mm  Füllart Wasserhöhe mm   ...

  • Seite 138: Freigabe

    Programmierung Programme mit empfohlenem Saugfähigkeit max. Beladungsverhältnis der Wäsche Flottenverhältnis (kg:l Trommelvolumen) (Beispiel) (kg:l Flotte) 1:20 gering 1:8 bis 1:10 (PES/BW-Mischgewebe) 1:10* mittel 1:5 bis 1:6 (Baumwoll-Flachgewebe) 1:10* hoch 1:5 bis 1:7 (Baumwoll-Frottiergewebe) * z. B. Programm Chemothermische Desinfektion Freigabe Mit Anwahl Freigabe wird dem Programm eine Programmfreigabe zu- gewiesen.

  • Seite 139: Heißwassersteuerung

    Programmierung Ist das Eingangssignal Spitzenlast vorhanden, und das Programm befindet sich in einem Heizschritt, wird die Heizung ausgeschaltet und das Programm gestoppt. Im Display erscheint: Programmstopp durch Spitzenlastfunktion. Befindet sich das Programm im Thermostopp, bleibt die Sicherheits- zeit des Thermostopps erhalten. Neu erstellen ...

  • Seite 140: Blockprogrammierung

    Programmierung Neu erstellen  Programmkopf Heißwassersteuerung nein  Preis nein     Wählen Sie den Programmpunkt "Preis" an.  Sie haben folgende Anwahlmöglichkeiten: – nein Mit der Einstellung "nein" erscheint kein Preishinweis. – 0,10 bis 9999,90 in 0,10-Schritten Betätigen Sie die Taste ...

  • Seite 141: Blockname

    Programmierung Programmblock Schritt Grundeinstellung Blockname 20 Leerstellen 1. Blockaktivierung nein 2. Programmstopp 1 nein 3. Programmstoppsignal 1 nein 4. Heizung nein 5. Freie Temperaturanwahl nein 6. Temperatur kalt 7. Hysterese normal  * 8. Warm Up 9. Niveau 1 0mm / 0 l / 1:0kg/l 10.

  • Seite 142: Blockaktivierung

    Programmierung Blockprogrammierung  Blockparameter Blockname : 1. Blockaktivierung nein      Geben Sie den Blocknamen ein.  1. Blockaktivie- Zu Beginn jeder Blockprogrammierung wird über den Aktivzustand rung des Blockes entschieden. Wählen Sie im Display unter Blockaktivierung aus den folgenden ...

  • Seite 143: Heizung

    Programmierung Der Ausgang "Programmstopp" wird bei einem Programmstopp nicht angesteuert. – ja Der Ausgang "Programmstopp" wird bei einem Programmstopp an- gesteuert. 4. Heizung Wird benutzt, um die Heizung unterdrücken zu können. Tipp: Diese Funktion kann z. B. für das Warmspülen benutzt werden. Wählen Sie unter den folgenden Anwahlmöglichkeiten: ...

  • Seite 144: Warm Up

    Programmierung – klein (aus +3 °C, ein 0 °C) – Benutzer definiert +3 °C bis –10 °C in 1 °C-Schritten 8. Warm Up Aufheizgeschwindigkeit, wie schnell sich das Wasser aufheizen soll.  Warm Up ist gesperrt, wenn beim Programmschritt 4. Heizung "nein" programmiert ist. Wählen Sie unter den folgenden Anwahlmöglichkeiten: ...

  • Seite 145: Dosierart

    Programmierung Die Zuordnung der Wasserventile zu den Einspülkästen ist wie folgt festgelegt: Ventile Vorwaschkasten K1, W1 Hauptwaschkasten K2, W2 Schönungsmittelkasten Hilfsmittelkasten Direkter Wasserzulauf KD, WD WRG-Zulaufventil Folgende Ventile werden in Abhängigkeit der Programmblöcke ange- steuert: Programm-aufbau Temperaturbereich Isttemp. >Soll. Isttemp. =Soll. Isttemp.

  • Seite 146: Dosierphase 1

    Programmierung – Konzentration ml/kg (Milliliter pro Wäschebeladung in kg) 12. Dosierphase 1 Bestimmt den Dosiervorgang für max. 6 Dosierpumpen. Wählen Sie unter den folgenden Anwahlmöglichkeiten:  – nein Es wird nicht dosiert. – Benutzer definiert – Dosierpumpe 1 Dosierpumpe pro Dosierung anwählbar von D1 bis D 13 –...

  • Seite 147: Niveaustopp 1

    Programmierung fein 5/10 Sek. Waschen/Pause schon 3/27 Sek. Waschen/Pause Benutzer definiert: Einzeit: 2 bis 99 Sek. Auszeit: 2 bis 99 Sek. Drehzahl: nein normal schöpfen Benutzer definiert 20 bis 70 U/Min. Drehbeginn: Mengenautomatik 0 mm bis Niveau 1 Wasserhöhe 0 mm bis Niveau 1 Wassermenge 0 l bis Niveau 1 Flottenverhältnis...

  • Seite 148: Thermostopp

    Programmierung Zeit: 0, 15 bis 59 Sek. 0 bis 99 Min. Rhythmus: nein normal fein schon Benutzer definiert: Einzeit: 2 bis 99 Sek. Auszeit: 2 bis 99 Sek. Drehzahl: nein normal schöpfen Benutzer definiert 20 bis 70 U/Min.  Thermostopp ist gesperrt, wenn beim Programmschritt 4. Hei- 17.

  • Seite 149: Dosierstopp 2

    Programmierung 21. Dosierstopp 2 Einstellungen wie Dosierstopp 1 22. Niveaustopp 2 Einstellungen wie Niveaustopp 1 23. Waschzeit 2 Einstellungen wie Waschzeit 1 24. Cool Down Ein definiertes Abkühlen des Wassers vor dem Wasserablauf. Wählen Sie unter den folgenden Anwahlmöglichkeiten:  –...

  • Seite 150: Ablaufniveau

    Programmierung 29. Ablaufniveau Es ist eine Wasserhöhe anwählbar. Es kann eine Restmenge Wasser im Laugenbehälter solange verbleiben, bis der Schleuderhochlauf einsetzt. Dadurch wird für bestimmte Wäschearten eine optimale Wä- scheverteilung beim Schleudern erreicht und somit die Unwuchtaus- bildung klein gehalten. Es findet keine Drehbewegung statt. Wählen Sie unter den folgenden Anwahlmöglichkeiten: ...

  • Seite 151: Wiederholung

    Programmierung Zeit: 0, 1 bis 59 Sek. 0 bis 99 Min. Rhythmus: nein normal fein schon Benutzer definiert 3/12 bis 99/99 Sek.* Drehzahl: nein normal schöpfen Benutzer definiert 20 bis 70 U/Min. 300 - max. U/Min.** *Summe immer ≥15 **Die Bereiche von 1 bis 19 und 71 bis 299 U/Min. sind nicht wählbar Maximale Schleuderdrehzahlanwahl in Abhängigkeit der Waschma- schine: Max.

  • Seite 152: Menüpunkt Einstellungen

    Programmierung – ja Es wird am Blockende das Ausgangsrelais "Blockende" aktiviert. Das Blockendesignal im letzten Block betätigt bleibt solange aktiv, bis die Ende-, die Starttaste oder der Multifunktionswähler wird. Menüpunkt Einstellungen Aufruf des Menüpunktes Einstellungen. Betreiberebene  Hauptmenü Einstellungen  Passwort ändern ...

  • Seite 153: Memoryfunktion

    Programmierung – Dosierkalibrierung – Förderleistung Dosierung (D1 bis 13) – Korrekturfaktor Dosierung (D1 bis D13) – Leermeldung Dosierung (D1 bis D13) – Passwortverwendung – mittlerer Wasserdruck – Heizleistung – Kundendaten – Währung Abspeicherung der festgelegten Parameter. Legen Sie die Parameter fest. ...

  • Seite 154: Hungen

    Programmierung Anwahlmöglichkeiten: – nein – ja Einheit Tempera- Entsprechend der eingestellten Landessprachen wird, mit der Einstel- tur, Sekunde, Mi- lung "auto", die Einheit für die Temperatur, Sekunde, Minute, Stunde, nute, Stunde, Länge, Masse, Volumen, Druck oder Umdrehungen verwendet. Länge, Masse, Einheit Temperatur Volumen, Druck, Anwahlmöglichkeiten:...

  • Seite 155: Maximale Temperaturanwahl

    Programmierung Einheit Masse Anwahlmöglichkeiten: – auto – kg – l Einheit Volumen Anwahlmöglichkeiten: – auto – l – USA gal – CDN gal Einheit Druck Anwahlmöglichkeiten: – auto – bar – psi Einheit Umdrehungen Anwahlmöglichkeiten: – auto – U/min – T/min –...

  • Seite 156: Displayanzeige

    Programmierung Anwahl Maximale Dieser Wert ist von 0 U/min bis zur maximalen Schleuderdrehzahl des Schleuderdreh- Maschinentyps in folgenden Schritten veränderbar: zahlanwahl Bereich Schritt Bemerkung von 1 bis 19 U/min ist nicht wähl- bar. 20 U/min bis 1 U/min Nachbildung von Waschdrehzah- 70 U/min von 71 bis 299 U/min ist nicht wählbar 300 U/min bis 25 U/min...

  • Seite 157: Display Stand By

    Programmierung Kochwäsche 14,0/14,0 kg Hauptwäsche °C Hauptwäsche 1000 U/min  +     1 Kochwäsche 14,0/14,0 kg Spülen  Spülen 1 1075 U/min  +     1 Kochwäsche 14,0/14,0 kg Spülen 2 1075 U/min  +...

  • Seite 158: Tageszeit

    Programmierung – direkt Tageszeit Sie können entscheiden, ob die Tageszeit im 24- oder im 12-Stun- denrhythmus angezeigt wird. Anwahlmöglichkeiten: – 24 h – 12 h Datumsanzeige Entsprechend der eingestellten Landessprache werden verschiedene Formate der Darstellung verwendet. Wählen Sie aus der folgenden Tabelle das Format der Datumsanzei- ...
  • Seite 159 Programmierung Dosierkalibrierung  Dosierpumpe 1 100 ml nein   Tipp: Die Dosiermenge ist einstellbar von 0 bis 9999 ml in 1 ml- Schritten. Betätigen Sie die Multifunktionstaste 0/1.  Der Dosierschlauch füllt sich. Stoppen Sie den Vorgang durch Betätigen der Taste 0/1.  Führen Sie den Schlauch der zu ermittelnden Dosierpumpe anstei- ...

  • Seite 160: Förderleistung Dosierung (D1 Bis D13)

    Programmierung Förderleistung Die Förderleistung der angeschlossenen Dosierpumpen ist von 0 ml/ Dosierung (D1 bis min bis 9999 ml/min in 1 ml/min-Schritten einstellbar. D13) Rufen Sie den folgenden Displayinhalt auf:  Betreiberebene  Einstellungen Förderleistung Dosierung  Korrekturfaktor Dosierung    Wählen Sie "Förderleistung Dosierung" an. ...

  • Seite 161: Leermeldung Dosierung (D1 Bis D13)

    Programmierung Nach verlassen der Betreiberebene werden in den Programmen die neuen Dosiermengen abgearbeitet, aber in ihrer Programmierung nicht verändert. Leermeldung Do- Soll eine Leerstandserkennung erfolgen, so muss für der entspre- sierung (D1 bis chenden Eingang programmiert werden. D13) Betreiberebene  Einstellungen Leermeldung Dosierung ...
  • Seite 162 Programmierung - Branche - Ort - Name - Postleitzahl - Vorname - Telefon - Straße - Systemadresse - Hausnummer - Aufstellungsdatum Branche Hier kann ein Branchenname ausgesucht werden. Anwahlmöglichkeiten: – Alten- und Pflegeheim – Arztpraxis – Erholungsheim – Feuerwehr/Rettungsdienst – Gaststätte/ Café –...

  • Seite 163: Währung

    Programmierung Währung Anwahlmöglichkeiten: - auto (gekoppelt an die Sprache) - EUR Euro - GBP Britische Pfund - CHF Schweizerische Franken - USD Amerikanische Dollar - RUB Russische Rubel - CAD Kanadische Dollar - CZK Tschechische Kronen - DKK Dänische Kronen - PLN Polnische Zloty - SEK...

  • Seite 164: Karten

    Programmierung Karten Kartenkonzept Das Kartenkonzept gliedert sich in verschiedene Anwendungsgebiete auf. Es gibt zwei verschiedene Karten: Karte Betreiber Karte Schlüssel Karte Betreiber Wird vor Programmstart eine Karte in den Kartenleser gesteckt auf der sich Programme befinden, greift die Steuerung nicht mehr auf den internen Programmspeicher zu.

  • Seite 165: Hinweis Über Den Karteninhalt Aufrufen

    Programmierung Das Programm wird in den Speicher der Steuerung übertragen. Entfernen Sie die Karte aus dem Kartenleser.  Tipp: Erst nach Programmende und nicht mehr gesteckter Karte wird das Programm aus dem Speicher gelöscht. Sind die vorhandenen Programme auf der Karte nicht für die Maschi- nentype vorgesehen, so erscheint z. B.

  • Seite 166: Karte Schlüssel

    Programmierung Karte Schlüssel Mit dieser Karte gelangt man automatisch ohne Passworteingabe in das Hauptmenü der Betreiberebene. Sie muss für die weiteren Funk- tionen nicht im Kartenleser verbleiben. Nach Einstecken der Karte erscheint folgender Displayinhalt: Betreiberebene  Hauptmenü Sprache deutsch Uhrzeit/Datum : 11:43 12.5.2015 ...

  • Seite 167: Daten Zur Karte

    Programmierung Bei eingesteckter Karte mit einem Programm z. B.: Wäscheposten Kochwäsche °C    Daten zur Karte Unter diesem Menüpunkt können Sprach-, Dosier-, Programm- und Einstellungsdaten von der Steuerung auf eine Karte geschrieben werden. Eine Kombination von Daten auf einer Karte von unterschiedlichen Maschinen ist nicht möglich.

  • Seite 168: Dosierdaten

    Programmierung Rufen Sie unter dem Menüpunkt "Daten zur Karte" den Displayin-  halt "Programm" auf: Betreiberebene  Daten zur Karte Programm Dosierung   Wählen Sie "Programm" an.  Nach Anwahl erscheint folgender Displayinhalt: Daten zur Karte  Programm Kochwäsche °C ...

  • Seite 169: Einstellungsdaten

    Programmierung Hauptmenü  Daten zur Karte Dosierung  Einstellungen   Wählen Sie den Menüpunkt "Dosierung" aus und bestätigen Sie die  Auswahl durch Drücken des Multifunktionswählers. Nach Anwahl und Drücken des Multifunktionswählers erscheint wäh- rend der Datenübertragung folgender Displayinhalt: Daten zur Karte ...

  • Seite 170: Sprachdaten

    Programmierung Daten zur Karte  Einstellungen   Waren auf der Karte schon Einstellungsdaten vorhanden, so er- scheint die Sicherheitsabfrage. Daten zur Karte  Einstellungen Vorhandene Daten überschreiben?   Drücken Sie die Taste  "Speichern" um die vorhandenen Daten zu überschreiben.

  • Seite 171: Daten Zur Steuerung

    Programmierung Daten zur Karte  Sprache Vorhandene Daten überschreiben?   Drücken Sie die Taste  "Speichern" um die vorhandenen Daten zu  überschreiben. Tipp: Mit Betätigung der Taste  oder wenn nicht innerhalb von 30 Sekunden eine Taste betätigt wurde, wird der Schreibvorgang nicht ausgeführt und man springt zurück.

  • Seite 172: Dosierung

    Programmierung Daten zur Steuerung  Sprache Vorhandene Daten überschreiben?   War in der Steuerung auf der gewählten Position schon eine Spra- che vorhanden, so erscheint die Sicherheitsabfrage. Drücken Sie die Taste  "Speichern" um die vorhandenen Daten zu  überschreiben. Tipp: Mit Betätigung der Taste ...

  • Seite 173: Programm

    Programmierung Daten zur Steuerung  Dosierung Speicherplatz zu klein  Tipp: Ist ein Kopieren, wie oben beschrieben nicht möglich, erscheint für 5 Sekunden folgender Displayinhalt: Daten zur Steuerung  Dosierung Datenübertragung nicht möglich  Programm Unter diesem Menüpunkt können ein oder mehrere Programme von der Karte in die Steuerung kopiert werden.

  • Seite 174: Einstellungen

    Programmierung Daten zur Steuerung  Programm Zielprogrammnummer Anzahl Programme   Wählen Sie den Programmplatz und betätigen Sie mit der Taste   "Speichern". Die Datenübertragung ist aktiviert. Tipp: Sollte der freie verfügbare Bereich in der Steuerung nicht aus- reichen, die angewählten Programme von der Karte aufzunehmen, so erscheint folgender Displayinhalt: Daten zur Steuerung ...

  • Seite 175: Karte Löschen

    Programmierung Daten zur Steuerung  Einstellungen Vorhandene Daten überschreiben?   Bestätigen Sie durch Drücken der Taste  "Speichern".  Während der Datenübertragung erscheint folgender Displayinhalt: Daten zur Steuerung  Einstellungen   Karte Löschen Unter diesem Menüpunkt können alle vorhandenen Daten auf der Karte gelöscht werden.
  • Seite 176 Programmierung Betreiberebene  Karte löschen Vorhandene Daten löschen?   Tipp: Mit Betätigung der Taste  oder wenn nicht innerhalb von 30 Sekunden eine Taste betätigt wurde, wird der Löschvorgang nicht ausgeführt und man springt zurück. Drücken Sie die Taste  "Speichern".  Der Dateninhalt der Karte bzw.

  • Seite 177: Handsteuerung

    Programmierung Handsteuerung Umschalten auf Die Handsteuerung ist vor Programmstart oder in einem Programm- Handsteuerung stopp möglich. Betätigen Sie die Taste  "Handsteuerung" um zur Passwortein-  gabe zu gelangen. Passwort: _ _ _ _ ABCDEFGHIJKLMNOPQRSTUVWXYZ 0123456789    Geben Sie das Passwort ein. ...

  • Seite 178: Dosierung

    Programmierung Handsteuerung  Wasserzulauf Ventil Niveau: 100 mm  Wählen Sie durch Drehen des Multifunktionswählers das entspre-  chende Ventil aus und bestätigen durch Drücken die Auswahl. Handsteuerung  Wasserzulauf Ventil : KH Niveau: 100 mm  Wählen Sie durch Drehen des Multifunktionswählers "Niveau" an ...

  • Seite 179: Waschen Und Heizen

    Programmierung Wählen Sie durch Drehen des Multifunktionswählers die Dosiermen-  ge an und bestätigen Sie die Anwahl durch Drücken des Multifunk- tionswählers. Stellen Sie durch Drehen des Multifunktionswählers entsprechende  Dosiermenge ein und bestätigen Sie die Einstellung durch Drücken. Starten Sie die Dosierung mit der Taste "START". ...

  • Seite 180: Funktionskombinationen

    Programmierung Handsteuerung  Schleudern Drehzahl: 1150 U/min  Stellen Sie die Drehzahl ein.  Starten Sie nach der Einstellung das Programm "Schleudern" mit  der Taste "START". Ist das Schleudern erfolgt oder wird, wird das Programm beendet. Tipp: Wird die Taste  erneut betätigt, wird das Programm ebenfalls beendet.

  • Seite 181: Technische Daten

    Technische Daten Gerätedaten PW 811 Elektroanschluss Anschlussspannung siehe Typenschild Frequenz siehe Typenschild Leistungsaufnahme siehe Typenschild Stromaufnahme siehe Typenschild Erforderliche Absicherung siehe Typenschild Heizleistung siehe Typenschild Aufstellmaße Gehäusebreite (ohne Anbauteile) 795 mm Gehäusehöhe (ohne Anbauteile) 1350 mm Gehäusetiefe (ohne Anbauteile) 827 mm Maschinenbreite über alles...

  • Seite 182: Gerätedaten Pw 814

    Technische Daten Gerätedaten PW 814 Elektroanschluss Anschlussspannung siehe Typenschild Frequenz siehe Typenschild Leistungsaufnahme siehe Typenschild Stromaufnahme siehe Typenschild Erforderliche Absicherung siehe Typenschild Heizleistung siehe Typenschild Aufstellmaße Gehäusebreite (ohne Anbauteile) 920 mm Gehäusehöhe (ohne Anbauteile) 1450 mm Gehäusetiefe (ohne Anbauteile) 757 mm Maschinenbreite über alles 924 mm Maschinenhöhe über alles...

  • Seite 183: Gerätedaten Pw 818

    Technische Daten Gerätedaten PW 818 Elektroanschluss Anschlussspannung siehe Typenschild Frequenz siehe Typenschild Leistungsaufnahme siehe Typenschild Stromaufnahme siehe Typenschild Erforderliche Absicherung siehe Typenschild Heizleistung siehe Typenschild Aufstellmaße Gehäusebreite (ohne Anbauteile) 920 mm Gehäusehöhe (ohne Anbauteile) 1450 mm Gehäusetiefe (ohne Anbauteile) 857 mm Maschinenbreite über alles 924 mm Maschinenhöhe über alles...
