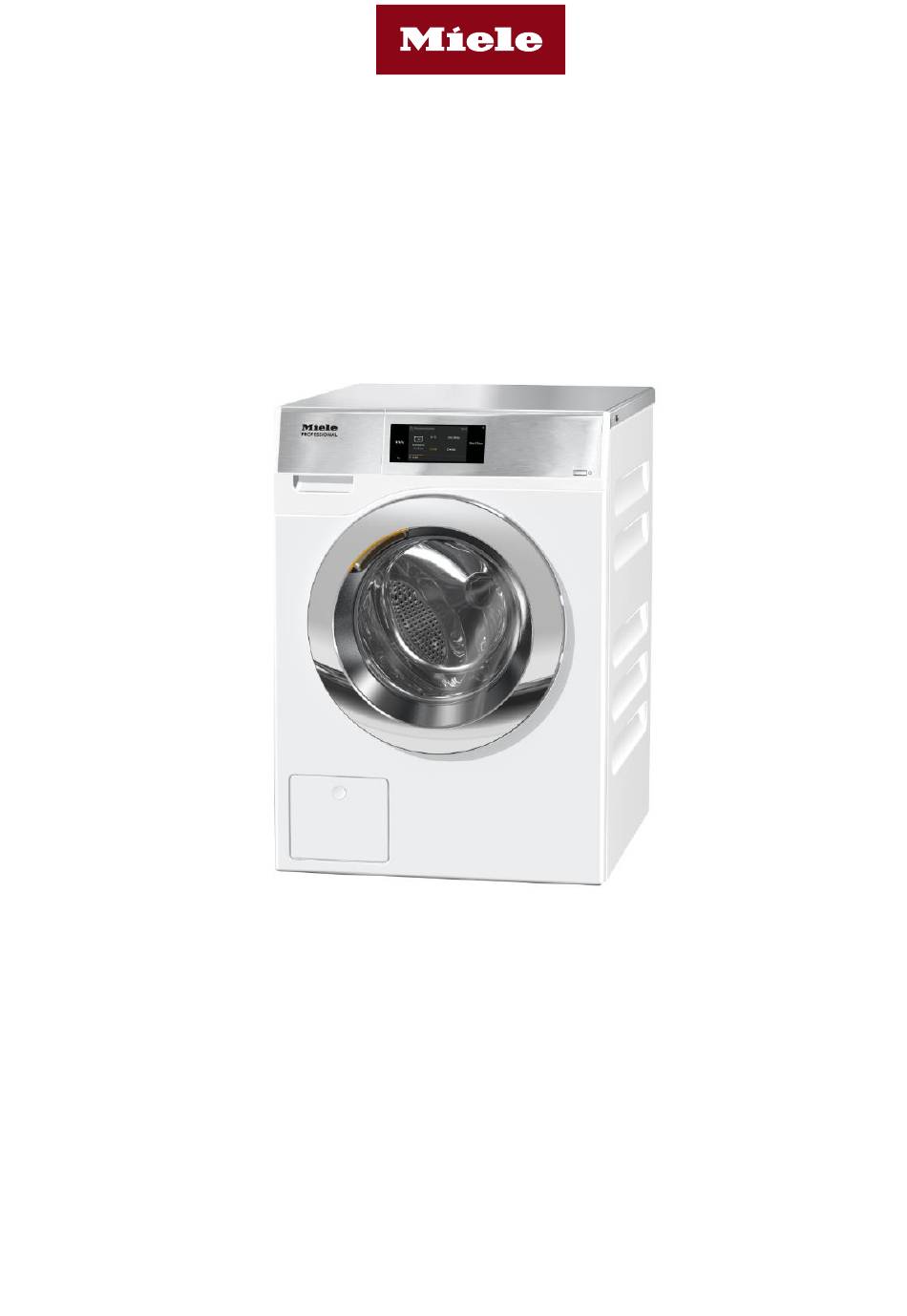

- Seite 1 Installationsplan Waschmaschine PWM 907 DV / DP de-DE Lesen Sie unbedingt die Gebrauchs- und Installationsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. 11 155 430/06...
- Seite 2 Telefon: 00352 4 97 11-45 (Produktinformation) Mo-Do 8.30-12.30, 13-17 Uhr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Legende: Anschluss optional oder nach Anschluss erforderlich Geräteausführung erforderlich Ablaufventil Kaltwasseranschluss Abwasseranschluss Laugenpumpe Befestigung Gerät...
-
Seite 3: Gerätemaße
PWM 907 de-DE Gerätemaße * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 155 430/06... - Seite 4 PWM 907 de-DE Installation * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 155 430/06...
-
Seite 5: Wasch-Trocken-Säule
PWM 907 de-DE Wasch-Trocken-Säule * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 155 430/06... -
Seite 6: Aufstellung
PWM 907 de-DE Aufstellung * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 155 430/06... - Seite 7 PWM 907 de-DE Aufstellung * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 155 430/06...
-
Seite 8: Technische Daten
PWM 907 de-DE Technische Daten PWM 907 DV PWM 907 DP Trommelvolumen Füllgewicht Beladeöffnung, Durchmesser Schleuderdrehzahl max. U/min 1600 1600 g-Faktor Restfeuchte (Standardbeladung nach DIN EN 60456) E l e k t r o an s c hl u s s ( E L ) - Seite 9 PWM 907 de-DE Technische Daten PWM 907 DV PWM 907 DP Alternativspannung (umrüstbar) 3 AC 230 V 3 AC 230 V Gesamtanschluss Absicherung (Auslösecharakteristik B nach EN 60898) 3 x 20 3 x 20 Anschlussleitung Mindestquerschnitt mm² 4 x 2,5 4 x 2,5 Alternativspannung (umrüstbar)
- Seite 10 Dübel (Durchmesser x Länge) 8 x 40 8 x 40 Bodenbefestigung Unterbau Miele Zubehör Unterbau Miele (Befestigungsmaterial im Lieferumfang enthalten) Erforderliche Befestigungspunkte Anzahl 4 Holzschraube nach DIN 571 8 x 65 8 x 65 Dübel (Durchmesser x Länge)
-
Seite 11: Installations- Und Planungshinweise
Die Waschmaschine darf ohne Transportsicherung nicht transportiert Als Zubehör zur Schlauchverlängerung sind Schläuche von 2,5 oder werden. Bewahren Sie die Transportsicherung auf. Sie muss vor 4,0 m Länge beim Miele Fachhandel oder Miele Kundendienst einem Transport der Waschmaschine (z. B. bei einem Umzug) wieder erhältlich. - Seite 12 Befestigungsbügel gesichert werden. Sonst besteht die Gefahr, dass Das Anschlussmaterial für einen erforderlichen Potentialausgleich die Waschmaschine beim Schleudern vom Sockel fällt. kann mit einem Montagesatz über den Miele Kundendienst bestellt werden oder ist bauseitig zu stellen. Spitzenlast / Energiemanagement Das Gerät kann durch einen optionalen Bausatz an ein Spitzenlast- oder Energiemanagement angeschlossen werden.
