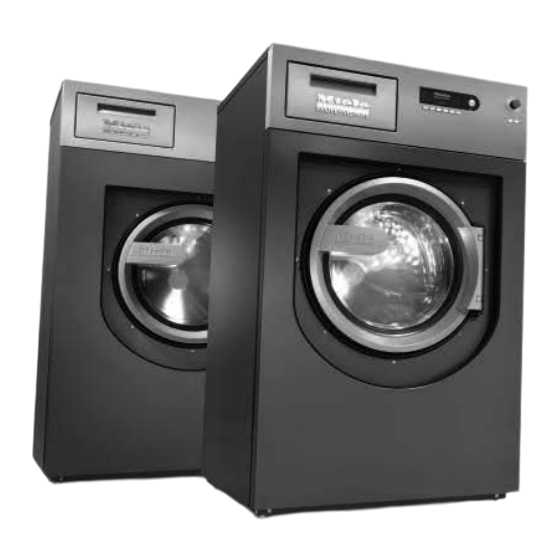

Miele Professional PW 811 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Professional PW 811:
- Gebrauchsanweisung (184 Seiten) ,
- Installationshandbuch (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele Professional PW 811
Inhaltszusammenfassung für Miele Professional PW 811
- Seite 1 Gebrauchs- und Aufstellanweisung Gewerbliche Waschmaschine PW 811 PW 814 PW 818 Lesen Sie unbedingt die Gebrauchsanweisung de-DE,AT,CH,LU vor Aufstellung - Installation - Inbetriebnahme. Da- durch schützen Sie sich und vermeiden Schäden. M.-Nr. 10 031 101...
-
Seite 2: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transportverpa- Energie einsparen ckung Energie- und Wasserverbrauch Die Verpackung schützt die Waschmaschine – Nutzen Sie die maximale Beladungsmen- vor Transportschäden. Die Verpackungsma- ge des jeweiligen Waschprogramms. terialien sind nach umweltverträglichen und Der Energie- und Wasserverbrauch ist entsorgungstechnischen Gesichtspunkten dann, bezogen auf die Gesamtbeladungs- ausgewählt und deshalb recycelbar. -
Seite 3: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz................... 2 Entsorgung des Altgerätes ....................2 Sicherheitshinweise und Warnungen ................ 11 Bestimmungsgemäße Verwendung ..................11 Vorhersehbare Fehlanwendung................... 13 Technische Sicherheit ......................14 Sachgemäßer Gebrauch ..................... 16 Chlor und Bauteilschäden ....................18 Hinweise zur Behandlung mit Chlorbleiche und Perchlorethylen........ 18 Antichlorbehandlung ...................... - Seite 4 Inhalt Zusatzfunktionen....................... 41 Anwahl der Sprache ......................41 Starttermin........................... 41 Rücknahme der Startterminfunktion ................ 42 Mit Vorwäsche........................43 Stärken ..........................43 Einfüllen über den Einspülkasten ................... 43 Einfüllen direkt in die Trommel .................. 44 Ohne Schleudern......................... 44 Programmstop........................45 Programmabbruch ......................46 Programmabbruch verriegelter Programme ................
- Seite 5 Inhalt Allgemeine Betriebsbedingungen ..................72 Erleichterung der Wartung ....................73 Sockelaufstellung ........................ 73 Transportsicherung......................74 Entfernen der Transportsicherungen ................... 74 Wasseranschluss......................... 75 Hinweis für die Schweiz ...................... 75 Vorschrift für Österreich ...................... 75 Anschluss nur an Kaltwasser ....................76 Dosiermittelanschluss am Mischkasten der Flüssigdosierung ........... 76 Wasserablauf........................
- Seite 6 Inhalt Programmübersicht Feuerwehr ..................101 Programme Schutzkleidung .................. 101 Programme Masken ..................... 103 Programme Chemikalienschutzanzüge ................ 104 Programmübersicht Textilreiniger..................105 Programmübersicht Badimprägnierung ................106 Programmübersicht Reitstall ..................... 107 Programmübersicht Sport ....................109 Programmübersicht Sluice ....................111 Programmablauf Sluice .................... 112 Programmübersicht Wasserrückgewinnung (WRG) ............
- Seite 7 Inhalt Programmkopf........................136 Programmnummer...................... 136 Programmname ...................... 137 Materialnummer ...................... 137 Bereich 1 - 2 - 3...................... 137 Wiegen ......................... 138 Nennbeladung ...................... 138 Mindestwasserstand .................... 138 Füllart.......................... 139 Freigabe........................ 140 Verriegeln........................ 140 Spitzenlast........................ 140 Heißwassersteuerung.................... 141 Preis.......................... 141...
- Seite 8 Inhalt Blockprogrammierung....................... 142 Einstieg in die Blockprogrammierung ................ 142 Parametergrundeinstellung................... 142 Eingabe des Blocknamens................... 143 1. Blockaktivierung....................... 144 2. Programmstop 1....................... 144 3. Programmstopsignal 1 ..................... 144 4. Heizung ........................ 145 5. Freie Temperaturanwahl ................... 145 6. Temperatur ....................... 145 7.
- Seite 9 Inhalt Menüpunkt Einstellungen ....................154 Untermenüpunkte...................... 154 Memoryfunktion ...................... 155 Grundprogrammverriegelung .................. 155 Summer ........................ 155 Anwahlmöglichkeiten Einheiten.................. 156 Max. Temperaturanwahl .................... 157 Max. Schleuderdrehzahlanwahl ................... 158 Displayanzeige ...................... 158 Display Stand by ...................... 159 Kontrasteinstellung....................... 160 Tastenbelegung ...................... 160 Tageszeit........................
- Seite 10 Inhalt Handsteuerung........................181 Umschalten auf Handsteuerung................... 181 Beenden der Handsteuerung .................. 181 Wasserzulauf ...................... 181 Dosierung ........................ 182 Waschen und Heizen .................... 183 Ablauf mit Bewegung ................... 183 Schleudern ...................... 183 Funktionskombinationen .................... 184 Technische Daten ...................... 185 Gerätedaten PW 811 ......................
-
Seite 11: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Die Waschmaschine entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen. Lesen Sie vor dem ersten Benutzen der Waschmaschine die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung der Waschma- schine. - Seite 12 Sicherheitshinweise und Warnungen Beaufsichtigen Sie Kinder, die sich in der Nähe der Waschmaschine aufhalten. Lassen Sie Kinder niemals mit der Waschmaschine spielen. Desinfektionsprogramme dürfen nicht unterbrochen werden, da sonst das Desinfekti- onsergebnis eingeschränkt sein kann. Den Desinfektionsstandard thermischer sowie che- mothermischer Verfahren (aus der Liste, gemäß...
-
Seite 13: Vorhersehbare Fehlanwendung
Sicherheitshinweise und Warnungen Vorhersehbare Fehlanwendung Auf keinen Fall in dieser Waschmaschine chemisch reinigen! Bei den meisten Reini- gungsmitteln - z. B. Benzin - besteht Brand-/ Explosionsgefahr! Wenn Sie mit hohen Temperaturen waschen, denken Sie daran, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das Schau- glas zu berühren. -
Seite 14: Technische Sicherheit
Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Gebäudeinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden ver- antwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden. - Seite 15 Sicherheitshinweise und Warnungen Beachten Sie die Anweisungen im Kapitel "Aufstellen und Anschließen" sowie das Kapi- tel "Technische Daten". Der Netzstecker der Waschmaschine muss stets zugänglich gehalten werden, damit die Waschmaschine jederzeit von der Stromversorgung getrennt werden kann. Für den Festanschluss muss installationsseitig eine allpolige Abschaltung vorhanden sein.
-
Seite 16: Sachgemäßer Gebrauch
Falls Ihre Waschmaschine dennoch so stark verkalkt sein sollte, dass ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhalten Sie über Ihren Miele Fachhändler oder beim Miele Kun- dendienst. Halten Sie die Anwendungshinweise des Entkalkungsmittels streng ein. - Seite 17 Sicherheitshinweise und Warnungen Auf der Maschinenrückseite befindet sich ein Gebläseauslass. Dieser darf auf keinen Fall verschlossen oder abgedeckt werden. Beachten Sie den Mindestabstand im Installations- plan. Färbemittel müssen für den Einsatz in Waschmaschinen geeignet sein. Halten Sie streng die Verwendungshinweise des Herstellers ein.
-
Seite 18: Chlor Und Bauteilschäden
Sicherheitshinweise und Warnungen Chlor und Bauteilschäden Mit steigendem Einsatz von Chlor steigt die Wahrscheinlichkeit von Bauteilschäden. Hinweise zur Behandlung mit Chlorbleiche und Perchlorethylen Der Einsatz von chlorhaltigen Mitteln, wie beispielsweise Natrium-Hypochlorit und pulver- förmigen Chlorbleichen, kann, abhängig von der Chlor-Konzentration, der Einwirkzeit und der Temperatur die Schutzschicht von Edelstahl zerstören und zu Korrosion an Bauteilen führen. -
Seite 19: Zubehör
Sicherheitshinweise und Warnungen Zubehör Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Entsorgung des Altgerätes Sollten Sie eine Waschmaschine ausrangieren, machen Sie vorher das Türschloss un- brauchbar. -
Seite 20: Maschinenbeschreibung (Mit Einspülkasten)
Maschinenbeschreibung (mit Einspülkasten) Gerätevarianten mit Waschmitteleinspülkasten (WEK) ⑰ ⑥ ① ⑯ ② ⑦ ⑧ ⑨ ⑧ ⑩ ⑪ ⑬ ⑫ ⑮ ③ ④ ⑭ ⑱ ⑤ Display Wrasenabzug/freier Auslauf Typ AB siehe "Kapitel Funktion der Bedienungs- Schacht für Kommunikationsmodul elemente" Kommunikationsmodul XKM RS 232 als Not-Halt-Schalter nachkaufbares Zubehör erhältlich. -
Seite 21: Maschinenbeschreibung (Ohne Einspülkasten)
Maschinenbeschreibung (ohne Einspülkasten) Gerätevarianten ohne Waschmitteleinspülkasten ① ⑮ ② ⑯ ⑥ ⑦ ⑧ ⑨ ⑩ ⑫ ⑪ ④ ⑭ ③ ⑰ ⑬ ⑤ Display Schacht für Kommunikationsmodul siehe "Kapitel Funktion der Bedienungs- Kommunikationsmodul XKM RS 232 als elemente" nachkaufbares Zubehör erhältlich. Not-Halt-Schalter Wasserablauf siehe "Kapitel Funktion der Bedienungs- Kaltwasseranschluss für Flüssigdosie-... -
Seite 22: Bedienung Der Waschmaschine
Bedienung der Waschmaschine Funktion der Bedienungselemente Display Nach dem Einschalten erscheint kurzzeitig die Willkommensanzei- ge und dann die Programmliste. Das zuletzt gestartete Programm ist markiert. Funktionstasten Entsprechend dem Maschinenstatus werden diesen Tasten be- stimmte Funktionen zugeordnet. Diese erscheinen über den Tasten im Display und sind nach Betäti- gung markiert. -
Seite 23: Funktionstasten
Bedienung der Waschmaschine Not-Halt-Schalter Der Not-Halt-Schalter dient dazu, das Gerät im Gefahrenfall oder zur Abwendung einer Gefahr schnell in einen sicheren Zustand zu versetzen. Der Not-Halt-Schalter muss so angelegt sein, dass der Benutzer ihn unmittelbar im Notfall betätigen kann. Achtung, die Maschine ist nicht spannungsfrei! Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung entriegelt. -
Seite 24: Karte Betreiber
Bedienung der Waschmaschine Aa groß-klein Umschaltung Wasserzulauf Dosierung Dosierung ausgeschaltet Waschen und Heizen Ablauf mit Bewegung Karte markiert Programm verriegelt Haben Sie ein verriegeltes Programm gestartet, so können Sie dieses Programm nach Ablauf von 1 Minute nicht mehr mit der Endetaste stoppen und abbrechen. -
Seite 25: Waschen Vorbereiten
Waschen vorbereiten Erste Inbetriebnahme Die Erstinbetriebnahme der Waschmaschine darf nur durch den Kundendienst oder einen autorisierten Fachhändler vorgenommen werden. Öffnen Sie bauseitige Absperrventile für Wasser und je nach Behei- zungsart für Dampf. Schalten Sie den Hauptschalter (bauseitig) ein. ... -
Seite 26: Taschen Entleeren
Waschen vorbereiten Taschen entleeren Leeren Sie die Taschen. Fremdkörper (z. B. Nägel, Münzen, Büroklammern) können Tex- tilien und Bauteile beschädigen. Füllgewichte (Trockenwäsche) PW 811 PW 814 PW 818 max. 12 kg max. 16 kg max. 20 kg Die Füllgewichte sind in der entsprechenden Programmübersicht an- gegeben. -
Seite 27: Waschen Mit Einspülkasten
Waschen mit Einspülkasten Waschmittelzugabe über den Einspülkasten Für die Standardprogramme Pulverwaschmittel für die Hauptwä- sche in Einspülschale und falls gewünscht, Waschmittel für die Vorwäsche in Einspülschale , Schönungsmittel in die vordere Einspülschale eingeben. Weitere flüssige Hilfsmittel in die hintere Einspülschale eingeben ... -
Seite 28: Bleichmittel
Waschen mit Einspülkasten Bleichmittel Bleichen Sie nur Textilien, die mit dem Pflegesymbol Δ gekennzeich- net sind. Die Zugabe von flüssigem Bleichmittel darf nur in eine dafür vorgese- hene Einspülschale erfolgen. Nur dann ist gewährleistet, dass das Mittel automatisch wäschegerecht zum 2. Spülgang eingespült wird. Die Zugabe flüssiger Bleichmittel bei Buntwäsche ist nur dann unbe- denklich, wenn der Textilhersteller in der Pflegekennzeichnung auf die Farbechtheit hinweist und das Bleichen ausdrücklich erlaubt. -
Seite 29: Waschen Ohne Einspülkasten
Waschen ohne Einspülkasten Fortsetzung des Programms nach Anzeige "Dosiersys- temfehler" Bei einem leeren Dosierbehälter schalten sich die Pumpe und die Ma- schine selbsttätig ab, gleichzeitig signalisiert die Waschmaschine einen Mangel an Flüssigdosiermittel. Dosiersystemfehler Dosierbehälter ?? füllen Starttaste betätigen ... -
Seite 30: Dosierkalibrierung
Waschen ohne Einspülkasten Dosierkalibrierung Die Dosierkalibrierung wird benutzt, um die Förderleistung der einzel- nen Dosierpumpen zu ermitteln. Direkter Einstieg Halten Sie die Multifunktionstaste 2 gedrückt und schalten Sie die Maschine mit "Netz-Ein" ein. in die Dosierkali- brierung bei aus- Dosierkalibrierung Hauptmenü... - Seite 31 Waschen ohne Einspülkasten Dosierkalibrierung Dosierpumpe 1 P: nein 100 ml Betätigen Sie die Multifunktionstaste Die Pumpe stoppt entweder durch Betätigen der Taste oder auto- matisch nach 60 Sekunden. Messen Sie die in den Messbecher geförderte Menge. Dosierkalibrierung ...
-
Seite 32: Waschen
Waschen Waschmitteldosierung Eine Überdosierung ist grundsätzlich zu vermeiden, da sie zur erhöh- Waschmitteldo- ten Schaumbildung führt. sierung – Keine stark schäumenden Waschmittel verwenden. – Angaben des Waschmittelherstellers berücksichtigen. Die Dosierung ist abhängig von: – der Wäschemenge – der Wasserhärte – dem Verschmutzungsgrad der Wäsche Dosiermenge Berücksichtigen Sie die Wasserhärte und die Angaben des Wasch- Waschmittel... -
Seite 33: Änderungen Vor Programmstart
Waschen Bei betätigter Funktionstaste + "Blockplus" wird im Display Fol- gendes angezeigt: Kochwäsche 11,0/11,0 °C Vorwäsche °C Hauptwäsche 1150 U/min + Das Feld "+" ist markiert. Tipp: Durch nochmalige Betätigung kann die Funktion wieder abge- wählt werden. Tipp: Soll die Wäsche gestärkt werden, so ist die Taste "Stärke- stop"... - Seite 34 Waschen Verändern Sie die Temperatur durch Drehen des Multifunktionswäh- lers und bestätigen Sie den eingestellten Wert durch Drücken des Multifunktionswählers. Schleuderdrehzahl Die Schleuderdrehzahl kann in 25 U/min-Stufen von 300 bis zur maxi- malen Schleuderdrehzahl geändert werden. Zwischen 0 und 300 U/ min ist keine Einstellung möglich. Wählen Sie durch Drehen des Multifunktionswählers das Feld ...
-
Seite 35: Programm Starten
Waschen Programm starten Drücken Sie die Taste "START". Das Waschprogramm läuft ab. Nach dem Programmstart wird der Programmablauf im Display ange- zeigt. Kochwäsche °C Vorwäsche °C Hauptwäsche Fertig um 12:35 + Vorwäsche In der 2. Displayzeile, hier , erscheint zusätzlich die aktuelle Laugentemperatur. - Seite 36 Waschen 1 Kochwäsche Restzeit 0 h 11 min Wiederholung nein Kochwäsche Block 2 Spülen 2 Programmschritt Waschzeit 1 1 Kochwäsche Sollniveau Isttemperatur °C 1 Kochwäsche Solltemperatur °C Drehzahl U/min Solltemperatur 60 °C Kochwäsche Rhythmus 12 / 3...
-
Seite 37: Öffnen Der Fülltür Nach Programmende
Waschen Öffnen der Fülltür nach Programmende Nach Programmende wird die Fülltür automatisch entriegelt. Gleich- zeitig ertönt für 5 Sekunden ein akkustisches Signal. Ein Hinweis im Display informiert Sie darüber, dass die Fülltür jetzt geöffnet werden kann. Kochwäsche Programmende Tür kann geöffnet werden ... -
Seite 38: Vorgehen Bei Programmabbruch Im Betrieb
Waschen Vorgehen bei Programmabbruch im Betrieb Ist das Programm mit Wasser in der Maschine oder im Schleudern abgebrochen worden, wird z. B. Folgendes im Display angezeigt: Kochwäsche Programmende mit Wasser in der Maschine oder Kochwäsche Programmende mit drehender Trommel ... -
Seite 39: Waschen Im Kartenbetrieb
Waschen im Kartenbetrieb Kartenbetrieb Karten, auf denen sich mindestens ein Programm befindet, sind auf einen Maschinentyp abgestimmt. Unbeschriebene Karten sind univer- sell einsetzbar. Schalten Sie die Maschine mit der Taste I "Netz-Ein" ein. Es erscheint die Willkommensanzeige. Führen Sie die Karte ein. ... -
Seite 40: Wäschepostenbetrieb
Waschen im Kartenbetrieb Stecken Sie keine anderen Gegenstände als die Karte in den Kar- ten-Schlitz. Wurde die Karte verkehrt herum eingeführt, erscheint folgende Mel- dung im Display: Kartenfehler Karte falsch im Kartenleser Stecken Sie die Karte richtig herum in den Kartenleser. ... -
Seite 41: Zusatzfunktionen
Zusatzfunktionen Anwahl der Sprache Vor Programmstart kann die Landessprache über das Fahnensymbol vorübergehend verändert werden. Die angewählte Sprache wird 5 Minuten nach Programmende bei geöffneter Tür wieder zurückgesetzt. Kochwäsche °C Buntwäsche °C Buntwäsche intensiv °C Drücken Sie die Funktionstaste . ... -
Seite 42: Rücknahme Der Startterminfunktion
Zusatzfunktionen Es erscheint immer die aktuelle Uhrzeit und das aktuelle Datum. Das Eingabefeld für Stunden ist markiert. Wählen Sie durch Drücken des Multifunktionswählers die Stunde Stellen Sie durch Drehen des Multifunktionswählers die Stunde ein und bestätigen Sie den eingestellten Wert durch Drücken des Multi- funktionswählers. -
Seite 43: Mit Vorwäsche
Zusatzfunktionen Mit Vorwäsche Für stark verschmutzte Wäsche kann vor dem Programmstart in den Programmen, in denen eine Vorwäsche wählbar ist, eine Vorwäsche hinzugewählt werden. Betätigen Sie die Taste + “Block+plus”. Im Display erscheint die folgende Anzeige: Kochwäsche 18,0/18,0 °C Vorwäsche 90 °C Hauptwäsche ... -
Seite 44: Einfüllen Direkt In Die Trommel
Zusatzfunktionen Kochwäsche Programmstop durch Stärkestop Tür kann geöffnet werden Wird der Programmschritt “Stärkestop” erreicht, blinkt im Display Programmstop durch Stärkestop Betätigen Sie die Taste “START”, um das Programm fortzusetzen. Geben Sie die nach Herstellerangaben aufbereitete Stärke dem ein- ... -
Seite 45: Programmstop
Zusatzfunktionen Tipp: Soll das Programm mit Schleudern fortgesetzt werden, betäti- gen Sie die Taste "Start". Programmstop Stoppen des Programms. Betätigen Sie die Taste “Stopp/Ende”, um das Programm zu stoppen. Das Programm wird gestoppt. Kochwäsche Programmstop Tür kann geöffnet werden ... -
Seite 46: Programmabbruch
Zusatzfunktionen Programmabbruch Hier kann das Programm abgebrochen werden. Betätigen Sie die Taste “Stopp/Ende” zweimal hintereinander. Das Programm wird abgebrochen. Ist das Programm mit Wasser in der Maschine oder im Schleudern abgebrochen worden, wird Folgendes im Display angezeigt: Kochwäsche Programmende mit Wasser in der Maschine ... -
Seite 47: Programm Raffen
Zusatzfunktionen Der normale Displayinhalt erscheint und das Programm kann abge- brochen werden. Kochwäsche °C Hauptwäsche °C Spülen 1 Fertig um 12:35 Programm raffen Das laufende Programm kann gerafft oder Programmblöcke wieder- holt werden. Betätigen Sie die Taste "Stopp/Ende". ... - Seite 48 Zusatzfunktionen Schritt Gehen Sie durch Drehen des Multifunktionswählers auf bestätigen Sie die Auswahl durch Drücken des Multifunktionswäh- lers. Wählen und bestätigen Sie den gewünschten Programmschritt. Betätigen Sie die Taste "Speichern" und anschließend "START" um das Raffen auszuführen. Tipp: Durch Betätigen der Taste ...
-
Seite 49: Optionale Module
Optionale Module Flüssigdosierung (optional für Geräte mit Einspülkas- ten) a c b Dosierpumpe Sauglanze Schlauchanschlussstutzen (saugseitig) Schlauchanschlussstutzen (druckseitig) Auslauf (bei Schlauchbruch) Ansaugöffnung Niveausonde für die Leerstandsanzeige. Bei einem leeren Dosier- behälter schalten sich die Pumpe und die Maschine selbsttätig ab. Fortsetzung des Programms nach Anzeige "Dosiersys- temfehler"... -
Seite 50: Abwahl Der Dosierung
Optionale Module Abwahl der Dosierung Vor Programmstart ist es möglich, die Flüssigdosierung manuell ab- zuschalten. Kochwäsche °C Buntwäsche °C Buntwäsche intensiv °C Schalten Sie die Flüssigdosierung manuell über die Funktionstas- te "Dosierung ausgeschaltet" ab. Nach Programmstart wird nicht über die Dosierpumpen dosiert und ... -
Seite 51: Inbetriebnahme Der Dosierpumpen
Optionale Module Inbetriebnahme der Dosierpumpen Vor der Inbetriebnahme der Flüssigdosierpumpen muss das Flüssig- waschmittel angesaugt und die Dosiermenge eingestellt werden. Dosierkalibrierung Die Dosierkalibrierung wird benutzt um die Förderleistung, der einzel- nen Dosierpumpen zu ermitteln. Direkter Einstieg Halten Sie die Multifunktionstaste 2 gedrückt und schalten Sie die ... -
Seite 52: Reinigung Und Wartung Des Dosiersystems
Optionale Module Wechseln Sie mit Taste "zurück" zum Hauptmenü. Dosierkalibrierung Hauptmenü Dosierpumpe 1 Dosierpumpe 2 Wählen Sie eine Dosierpumpe an. Dosierkalibrierung Dosierpumpe 1 100 ml P: nein Betätigen Sie die Multifunktionstaste Die Pumpe stoppt entweder durch Betätigen der Taste ... -
Seite 53: Spitzenlastabschaltung
Der Schacht für das Kommunikationsmodul befindet sich auf der Rückseite der Maschine. Ein entsprechendes Editorprogramm erhalten Sie über Ihr Vertriebs- und Servicezentrum oder Ihren Miele-Fachhändler. Betriebsdaten Mit dem Modul Betriebsdaten können über die Taste "Betriebsda- ten" vor einem Programmstart oder nach Programmende Betriebsda- ten gelesen oder gelöscht werden. - Seite 54 Optionale Module Programmdaten – Bei den Programmdaten handelt es sich um Daten, die während ei- nes Programms aufgezeichnet werden. Daten löschen – Modul – (Gesamt- und Programmdaten löschen) – Gesamtdaten (nur Gesamtdaten löschen) Programmdaten – (nur Programmdaten löschen) Tipp: Durch nochmalige Betätigung der Taste "Betriebsdaten" kann die Funktion wieder abgewählt werden.
-
Seite 55: Gesamtdaten
Optionale Module Gesamtdaten Modul Betriebsdaten Gesamtdaten Programmdaten Wählen Sie den Menüpunkt Gesamtdaten an. Nach Anwahl Gesamtdaten erscheint z. B. folgender Displayinhalt: Modul Betriebsdaten Gesamtdaten Gesamteinschaltzeit 200.987 h Betriebsstunden 123456 h Weitere Auswahlmöglichkeiten: – Gesamteinschaltzeit: 200.987 h Betriebsstunden: 123.456 h –... - Seite 56 Optionale Module Wählen Sie aus der Programmliste das entsprechende Programm aus und bestätigen Sie die Auswahl durch Drücken des Multifunkti- onswählers. Es erscheint zunächst die Auflistung aller Programmstarts von "Pro- gramm 1 Kochwäsche " mit Datum und Startzeit. Programmdaten Kochwäsche Datum 21.05.2015...
-
Seite 57: Daten Löschen
Optionale Module Bereich 1 – : Vorwäsche (nach Anwahl und Drücken des Multifunkti- onswählers kann jeweils der Bereich bzw. der Block gewählt wer- den.) Block 1 – : Vorwäsche Laufzeit – : 6 min Wassermenge – : 20 l – Dosierphase 1 : Menge ml (nach Anwahl und Drücken des Multifunk- tionswählers werden die 6 Dosierungen angezeigt.) Max. -
Seite 58: Wiegesystem/Wiegesockel
Optionale Module Sie gelangen zum Menüpunkt und es erscheint eine zusätzliche Si- cherheitsabfrage. Betriebsdaten wirklich löschen? Betätigen Sie die Taste "Speichern". Die Daten werden gelöscht. Wiegesystem/Wiegesockel Ist die Maschine mit einem Wiegesockel ausgestattet, wird das Füll- gewicht der Wäsche während der Beladung in 0,2 kg-Schritten an- gezeigt. -
Seite 59: Störungshilfen
Störungshilfen Spannungsausfall während des Waschvorganges Schalten Sie die Maschine aus. Schalten Sie den Hauptschalter (bauseitig) aus. Schließen Sie bauseitige Absperrventile für Wasser oder Dampf. Zum Entnehmen der Wäsche muss zuerst das Ablaufventil manuell geöffnet und danach die Fülltür manuell entriegelt werden. Führen Sie einen Maulschlüssel (Schlüsselweite max. - Seite 60 Störungshilfen Notentriegelung Die Fülltür lässt sich nicht öffnen. der Tür bei Span- Achtung! Gefahr durch drehende Trommel und Verbrühungsge- nungsausfall fahr. Vor Ansetzen des Torxschlüssels ist sicherzustellen, dass die Ma- schine spannungsfrei ist, die Trommel stillsteht und sich kein Was- ser in der Maschine befindet.
-
Seite 61: Anzeige Serviceintervall, Bgr
Störungshilfen Das Entriegelungselement darf keinesfalls rechts herum gedreht werden. Beschädigung des Türschlosses. Der Drehwiderstand nimmt spürbar ab. Wenn das Entriegelungsele- ment freigängig ist, ist die Tür entriegelt. Tipp: Es ist kein Zurückdrehen des Entriegelungselementes erforder- lich. Die Tür lässt sich jetzt aufziehen. Anzeige Serviceintervall, BGR Erscheint im Display der Maschine nach "Netz-Ein"... - Seite 62 Störungshilfen Wasserzulauffehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg. Überprüfen Sie den Wasserhahn und betätigen Sie die Tas- te "START”. Türschlossfehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg. Wenn der Türschlossfehler auch nach einem Neustart weiter auftritt, ...
-
Seite 63: Kundendienst
Störungshilfen Ablaufventilfehler Rufen Sie den Kundendienst, wenn Neustart ohne Erfolg. Überprüfen Sie das bauseitige Ablaufsystem und betätigen Sie die Taste "START”. Ein defektes Ablaufventil darf nur durch den Kundendienst repariert werden. Dosiersystemfehler Dosierbehälter ?? füllen Starttaste betätigen ... -
Seite 64: Was Tun, Wenn
Was tun, wenn ... Hilfe bei Störungen Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selber beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder ei- nes Fehlers zu finden und zu beseitigen. -
Seite 65: Ein Nicht Zufriedenstellendes Waschergebnis
Was tun, wenn ... Ein nicht zufriedenstellendes Waschergebnis Problem Ursache und Behebung Die Wäsche wird mit Flüs- Flüssigwaschmittel enthalten keine Bleichmittel. Flecken sigwaschmittel nicht sau- aus Obst, Kaffee oder Tee können nicht entfernt werden. ber. Verwenden Sie bleichmittelhaltige Pulverwaschmittel. Füllen Sie Fleckensalz in die Kammer und das Flüs- ... -
Seite 66: Allgemeine Probleme Mit Der Waschmaschine
Was tun, wenn ... Allgemeine Probleme mit der Waschmaschine Problem Ursache und Behebung Der Waschautomat steht Die Gerätefüße stehen nicht gleichmäßig und sind nicht ge- während des Schleuderns kontert. nicht ruhig. Richten Sie den Waschautomaten standsicher aus und kontern Sie die Gerätefüße. Im Waschmitteleinspülkas- Der Fließdruck des Wassers reicht nicht aus. -
Seite 67: Mögliche Ursachen Für Erhöhte Schaumbildung
Was tun, wenn ... Mögliche Ursachen für erhöhte Schaumbildung Problem Ursache und Behebung Erhöhte Schaumbildung Die verwendete Waschmittelsorte ist ungeeignet. Verwenden Sie Waschmittel, die für gewerbliche Wasch- maschinen geeignet sind. Haushaltswaschmittel sind nicht geeignet. Das Waschmittel wurde überdosiert. Beachten Sie die Dosierangaben des Waschmittelher- ... -
Seite 68: Aufspannen Großer Wäschestücke
Was tun, wenn ... Aufspannen großer Wäschestücke Problem Ursache und Behebung Aufspannen großer Wä- Es kann vorkommen, dass sich große Wäschestücke wäh- schestücke während des rend des Schleuderns aufspannen. Schleuderns Dies kann weitgehend durch eine Umprogrammierung verhindert werden, wenden Sie sich an den Kunden- dienst. -
Seite 69: Reinigung Und Pflege
Reinigung und Pflege Reinigung und Pflege Führen Sie die Reinigung und Pflege der Waschmaschine möglichst nach Gebrauch durch. Zur Reinigung der Waschmaschine darf kein Hochdruckreiniger und kein Wasserstrahl benutzt werden. Reinigen Sie Waschmaschinengehäuse, Schalterblende und Kunststoffteile nur mit einem milden Reinigungsmittel oder einem weichen, feuchten Tuch und reiben Sie die Flächen anschließend trocken. -
Seite 70: Waschmitteleinspülkasten, Einspülschalen Und Saugheber Reinigen
Reinigung und Pflege Waschmitteleinspülkasten, Einspülschalen und Saughe- ber reinigen Säubern Sie den Waschmitteleinspülkasten und die Einspülschalen nach Gebrauch mit warmem Wasser gründlich von Waschmittel- rückständen und Verkrustungen. Lassen Sie bei längerer Stillstandzeit der Maschine die Klappe des Waschmitteleinspülkastens geöffnet. Reinigen Sie ebenfalls die Saugheber der Einspülschalen für ... - Seite 71 Reinigung und Pflege Reinigung der Öffnen Sie die Klappe des Einspülkastens auf 45° und heben Sie Tropfrinne und die Klappe des Einspülkastens an der rechten Seite nach oben he- des Siphons raus. Im Falle einer Verstopfung der Tropfrinne und des zugehörigen Ab- laufstutzens sind diese zu reinigen.
-
Seite 72: Aufstellen Und Anschließen
Aufstellen und Anschließen Waschmaschine aufstellen Die Waschmaschine darf nur vom Miele Kundendienst oder einem autorisierten Fachhändler aufgestellt werden. Beachten Sie die Hin- weise im Installationsplan. Diese Waschmaschine ist nur zur Anwendung für Wäsche, die nicht mit gefährlichen oder entzündlichen Arbeitsstoffen durchsetzt ist, bestimmt. -
Seite 73: Erleichterung Der Wartung
Aufstellen und Anschließen Erleichterung der Wartung Um dem Kundendienst eine spätere Wartung zu erleichtern, dürfen die angegebenen Mindestmaße und der Wandabstand mit Zugang nicht unterschritten werden. Halten Sie die angegebenen Mindestmaße und den Wandabstand unbedingt ein. Mindestabstand zur Wand ca. 400 mm für Wartungsarbeiten. Richten Sie die Waschmaschine durch Verstellen der Schraubfüße ... -
Seite 74: Transportsicherung
Aufstellen und Anschließen Transportsicherung Entfernen der Transportsicherungen Die 2 Transportsicherungen vorne sind mit je 3 Sechskantschrauben befestigt. Die Transportsicherung hinten ist mit 4 Sechskantschrau- ben befestigt. Die Transportsicherungen sind erst am Aufstellungsort vor Inbetriebnahme der Waschmaschine zu entfernen. Nehmen Sie Vorder- und Rückwand ab: ... -
Seite 75: Wasseranschluss
Aufstellen und Anschließen Wasseranschluss Um einen störungsfreien Programmablauf zu gewährleisten, ist ein Wasserdruck (Fließdruck) von mindestens 100 kPa (1 bar) / maximal 1000 kPa (10 bar) erforderlich. Für den Wasseranschluss müssen grundsätzlich die mitgelieferten Zulaufschläuche verwendet werden. Verwenden Sie im Falle eines Austausches nur Schlauchqualitäten mit einem Platzdruck von mindestens 7000 kPa (70 bar) Überdruck und für eine Wassertemperatur von mindestens 90 °C. -
Seite 76: Anschluss Nur An Kaltwasser
Aufstellen und Anschließen Anschluss nur an Kaltwasser Das Y-Stück befindet sich im Beipack. Dosiermittelanschluss am Mischkasten der Flüssigdo- sierung Die Anschlüsse 1 und 2 sind für Pastendosierung vorgesehen. Diese Anschlussstutzen sind verschlossen und müssen mit einem 8 mm- Bohrer durchbohrt werden. Die Anschlüsse 1 und 2 sind auch für Hochdruckdosieranlagen mit Wassereinspülung zu nutzen. - Seite 77 Aufstellen und Anschließen Es ist zu beachten, dass nur die erste Wand (1) durchbohrt wird, da sich 10 mm dahinter eine Prallwand (2) befindet. Werden die durchgebohrten Anschlüsse nicht mehr genutzt, müssen sie verschlossen werden. Die Anschlüsse 3 bis 12 sind für Flüssigdosierung vorgesehen. Diese Anschlussstutzen sind verschlossen und müssen mit einer kleinen Säge auf den Schlauchdurchmesser abgeschnitten werden.
-
Seite 78: Wasserablauf
Aufstellen und Anschließen Wasserablauf Wasserablauf AV maschinenseitig DN 70, bauseitig Muffe DN 70. Vo- lumenstrom kurzzeitig 200 l/min. Bei zu hohem Abflussgefälle ist eine Rohrbelüftung vorzusehen, da- mit im Ablaufsystem der Waschmaschine kein Vakuum entstehen kann. Schaum- und Wrasenableitung BWS Bei erhöhter Schaumentwicklung kann aus dem Wrasenabzug Schaum austreten. -
Seite 79: Programmübersicht
Programmübersicht Programmübersicht Grundprogramme Programme Kochwäsche Kochwäsche 90 °C Füllverhältnis/ Belademenge Textilart Textilien aus Baumwolle, Leinen oder Mischge- 1:10 - 1:9 webe, z. B. Bett- u. Frottierwäsche PW 811 11 -12 kg Programmablauf + Vorwäsche 40 °C, wählbar PW 814 Hauptwäsche 90 °C, Cooldown aktivierbar 14 - 16 kg 2 Spülgänge PW 818... -
Seite 80: Programme Buntwäsche
Programmübersicht Programme Buntwäsche Buntwäsche 60 °C Füllverhältnis/ Belademenge Textilart Normal verschmutzte Textilien aus Baumwolle, Leinen oder Mischgewebe, z. B. Bett- u. Frottier- wäsche Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 60 °C 2 Spülgänge letzter Spülgang warm* Endschleudern Buntwäsche intensiv 60 °C Textilart Stark verschmutzte Textilien aus Baumwolle, Lei- 1:10 - 1:9 nen oder Mischgewebe, z. B. - Seite 81 Programmübersicht Buntwäsche intensiv 30 °C Füllverhältnis/ Belademenge Textilart Stark verschmutzte Textilien aus Baumwolle, Lei- nen oder Mischgewebe, z. B. Bett- u. Frottierwä- sche Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 30 °C 1:10 - 1:9 2 Spülgänge PW 811 Endschleudern 11 -12 kg Buntwäsche Eco kurz PW 814 14 - 16 kg Textilart...
-
Seite 82: Programme Pflegeleicht
Programmübersicht Programme Pflegeleicht Pflegeleicht 60 °C Füllverhältnis/ Belademenge Textilart Normal verschmutzte Textilien aus synthetischen Fasern, Mischgewebe Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 60 °C 2 Spülgänge Endschleudern Pflegeleicht intensiv 60 °C Textilart Stark verschmutzte Textilien aus synthetischen Fasern, Mischgewebe Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 60 °C 2 Spülgänge 1:20... -
Seite 83: Programme Feinwäsche/Wolle
Programmübersicht Programme Feinwäsche/Wolle Feinwäsche 30 °C Füllverhältnis/ Belademenge Textilart Synthetische Fasern, Kunstseide Programmablauf Hauptwäsche 30 °C Waschrhythmus "fein" 2 Spülgänge Endschleudern Wolle 30 °C Textilart Maschinenwaschbare, strapazierfähige Wolle u. Wollgemische mit Wollsiegel 1:25 PW 811 - 4,4 kg Programmablauf Hauptwäsche 30 °C PW 814 - 5,6 kg Waschrhythmus "schon"... -
Seite 84: Programm Extra Spülen
Programmübersicht Programm Extra Spülen Extra Spülen Textilart Textilien, die nur gespült u. geschleudert werden sollen Programmablauf 1 Spülgang Endschleudern Programm Extra Schleudern Extra Schleudern Textilart Gewaschene Textilien, die nur geschleudert wer- den sollen Programmablauf Endschleudern Programm Extra Ablauf Extra Ablauf Textilart Programmablauf Wasserablauf Programm Stärken... -
Seite 85: Programmübersicht Hotel/Restaurant/Catering
Programmübersicht Programmübersicht Hotel/Restaurant/Catering In diesem Bereich fallen eine Vielzahl von Textilien mit unterschiedlichsten Verschmutzun- gen an. Dieses Programme eignet sich zum Waschen von leichtverschmutzter Bettwäsche und Handtüchern über stärker verschmutzte Tischwäsche bis hin zur stark verschmutzter Küchenwäsche. Programme Bett-/Frottierwäsche Bett-/Frottierwäsche 90 °C Füllverhältnis/ Belademenge... -
Seite 86: Programm Wellness-Frottierwäsche
Programmübersicht Programm Wellness-Frottierwäsche Wellness-Frottierwäsche 50 °C Füllverhältnis/ Belademenge Textilart Bunte und weiße Bett- u. Frottierwäsche aus Baumwolle, Leinen oder Mischgewebe mit star- 1:13* ken Öl- oder Fettverschmutzungen PW 811 - 8,6 kg Programmablauf Hauptwäsche 50 °C PW 814 - 10,8 kg + Hauptwäsche Extra 75 °C, wählbar** PW 818 - 13,8 kg 2 Spülgänge Endschleudern... -
Seite 87: Programme Tischwäsche
Programmübersicht Programme Tischwäsche Tischwäsche 90 °C Füllverhältnis/ Belademenge Textilart Weiße Tischwäsche aus Baumwolle, Leinen oder Mischgewebe Programmablauf Vorwäsche 40 °C Hauptwäsche 90 °C, Cooldown aktivierbar 2 Spülgänge 1:10 Endschleudern PW 811 - 11 kg Tischwäsche 60 °C PW 814 - 14 kg Textilart Bunte Tischwäsche aus Baumwolle, Leinen oder PW 818 - 18 kg Mischgewebe Programmablauf Vorwäsche 40 °C... -
Seite 88: Programmübersicht Betten
Programmübersicht Programmübersicht Betten Diese Programme eignen sich zum Waschen von Ballonbetten, Steppbetten oder Kasset- tenbetten mit Federfüllung, Synthetikfüllung oder Naturhaarfüllung. Diese Waschprogramme sind ausschließlich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als maschinenwaschbar ausgewiesen sind. Federbetten 60 °C Füllverhältnis/ Belademenge Textilart... - Seite 89 Programmübersicht Synthetikbetten 40 °C Füllverhältnis/ Belademenge Textilart Normal verschmutzte Synthetikbetten und Kopf- kissen Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 40 °C 2 Spülgänge Endschleudern Naturhaarbetten 25 °C siehe "Betten Be- lademengen" Textilart Maschinenwaschbare Naturhaarbetten und De- cken Programmablauf Hauptwäsche 25 °C, Waschrhythmus "extra schonend" 2 Spülgänge Appreturbad Endschleudern...
-
Seite 90: Programmübersicht Desinfektion
Programmübersicht Programmübersicht Desinfektion Alle Programme sind verriegelt. Das heißt, sie können nach Ablauf von 1 Minute nach Programmstart nicht mehr abgebrochen, gestoppt oder gerafft werden. Um eine Rekontamination zu vermeiden, erfolgt in den Desinfektionsprogrammen der Wasserzulauf in den Spülgängen nicht über den Waschmitteleinspülkasten. Thermische Desinfektion 90 °C Füllverhältnis/... - Seite 91 Programmübersicht Chemotherm. 40 °C Füllverhältnis/ Desinfektion Belademenge Textilart Baumwolle, Mischgewebe bis 40 °C Programmablauf + Vorwäsche 30 °C, wählbar Desinfektion 40 °C**, 20 Min. Waschrhythmus "fein" 2 Spülgänge 1:10 Endschleudern PW 811 - 11 kg Chemotherm. 40 °C PW 814 - 14 kg Desinf. RKI* PW 818 - 18 kg Textilart Baumwolle, Mischgewebe bis 40 °C Programmablauf Desinfektion 40 °C**, 20 Min.
-
Seite 92: Allgemeines Zum Thema Desinfektion
Programmübersicht Allgemeines zum Thema Desinfektion Was bedeutet der Begriff Desinfektion Abtötung und Reduktion der Zahl von Erregern übertragbarer Krankheiten derart, dass eine Übertragung und Infektion nicht zu erwarten ist. Thermische Desinfektion Die thermische Desinfektion erfolgt durch Einwirkung definierter Temperatur über eine Hal- tezeit. -
Seite 93: Vah-Liste
Programmübersicht VAH-Liste VAH = Verbund für angewandte Hygiene e.V. (früher DGHM = Deutsche Gesellschaft für Hygiene und Mikrobiologie) In der VAH-Liste werden Verfahren für eine routinemäßige, prophylaktische Desinfektion beschrieben, insbesondere zur Verhütung von Infektionen im Krankenhaus, in der ärztli- chen Praxis, in öffentlichen Bereichen sowie anderen Bereichen, in denen Infektionen über- tragen werden können. -
Seite 94: Programm Maschine Reinigen
Programmübersicht Programm Maschine reinigen Reinigung des Waschmitteleinspülkastens, der Waschtrommel, des Laugenbehälters und des Ablaufsystems. Führen Sie bei häufiger Anwendung von Desinfektionsprogrammen, Niedertemperatur- programmen oder zur Beseitigung von Grobverschmutzungen das Programm Maschine reinigen regelmäßig durch. Maschine reinigen* Textilart Ohne Beladung Programmablauf +... -
Seite 95: Programmübersicht Gebäudereiniger
Programmübersicht Programmübersicht Gebäudereiniger Diese Programme eignen sich zum Waschen, Desinfizieren und Ausrüsten (in verschiede- nen Feuchtestufen) von Wischbezügen aus Baumwolle oder Mischgewebe, Schmutzfang- matten, Polierscheiben und Wischtüchern aus dem Bereich der Gebäudereinigung. Um eine Rekontamination zu vermeiden, erfolgt in den Desinfektionsprogrammen der Wasserzulauf in den Spülgängen nicht über den Waschmitteleinspülkasten. - Seite 96 Programmübersicht Mopp Th. Des. 90 °C Füllverhältnis/ + ausrüsten Belademenge Textilart Wischbezüge aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Programmablauf wie Mopp Th. Desinfektion, an- schließend: Ausrüstbad Feucht oder durch Blockaktivierung: Nebelfeucht, Nass, Tropfnass Mopp Ch.-Th. 60 °C Desinfektion Textilart Wischbezüge aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Vorentwässern Vorspülbad...
-
Seite 97: Mopp Belademenge (Baumwolle)
Programmübersicht Mopp Intensiv 90 °C Füllverhältnis/ Belademenge Textilart Wischbezüge aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Vorentwässern Vorspülen 1:10 + 2. Vorspülen, wählbar PW 811 - 11 kg Vorwäsche 30 °C PW 814 - 14 kg Hauptwäsche 90 °C, Cool down aktivierbar PW 818 - 18 kg 3 Spülgänge Stückzahl Endschleudern... -
Seite 98: Mopp Belademenge (Microfaser)
Programmübersicht Mopp Belademenge (Microfaser) Format Mopp 40 cm 50 cm 120 g/Mopp 170 g/Mopp PW 811 92 St. 65 St. PW 814 117 St. 82 St. PW 818 150 St. 106 St. Programme Matten/Pads Matten 40 °C Füllverhältnis/ Belademenge Textilart Schmutzfangmatten Programmablauf Vorspülen Hauptwäsche 40 °C 1:15... -
Seite 99: Programme Tücher
Programmübersicht Programme Tücher Diese Programme eignen sich zum Waschen, Desinfizieren und Ausrüsten (in verschiede- nen Feuchtestufen) von Wischtüchern aus Baumwolle, Mischgewebe oder Microfasern aus dem Bereich der Gebäudereinigung. Tücher Standard 60 °C Füllverhältnis/ Belademenge Textilart Wischtücher aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Vorspülen +... - Seite 100 Programmübersicht Tücher Ch.-Th. Desinfekt. 70 °C Füllverhältnis/ Belademenge Textilart Wischtücher aus Baumwolle, Viscose, Polyester, Microfaser Programmablauf Vorspülen + Vorwäsche, wählbar Desinfektion 70 °C, 10 Min. 3 Spülbäder Endschleudern Tücher Ch.-Th. Des.+ausr. 70 °C 1:20 Textilart Wischtücher aus Baumwolle, Viscose, Polyester, PW 811 - 5,6 kg Microfaser ca.
-
Seite 101: Programmübersicht Feuerwehr
Programmübersicht Programmübersicht Feuerwehr Diese Programme eignen sich zum Waschen und Imprägnieren von Nomex Feuerwehran- zügen, Jacken, Hosen, Atemschutzmasken und Chemikalienschutzanzügen. Programme Schutzkleidung Schutzkleidung waschen 60 °C Füllverhältnis/ Belademenge Textilart Nomex Feuerwehranzüge, Jacken, Hosen Programmablauf Vorreinigung 40 °C Hauptreinigung 60 °C 3 Spülgänge Endschleudern Schutzkl. - Seite 102 Programmübersicht Schutzkleidung zur Wäsche vorbereiten Heften Sie keine Etiketten an das Waschgut. Entfernen Sie Karabinerhaken wenn möglich oder stecken Sie diese in eine Seitentasche und verschließen Sie diese. Schließen Sie Klettverschlüsse oder decken Sie diese mit Klettband ab. ...
-
Seite 103: Programme Masken
Programmübersicht Programme Masken Masken sind Programme zum Waschen und Desinfizieren von Atemschutzmasken mit Kopfspinne. Stülpen Sie die Kopfbänder der Masken vor dem Beladen der Maschine zum Schutz der Sichtscheiben um. Stecken Sie je eine Maske in die dafür vorgesehenen Schutzbeutel und schließen Sie ... -
Seite 104: Programme Chemikalienschutzanzüge
Programmübersicht Programme Chemikalienschutzanzüge CSA ist ein Programme zum Waschen von Chemikalienschutzanzügen der Feuerwehr. Es wird eine chemo-thermische Desinfektion (60 °C/20 Min.) durchgeführt, für die ent- sprechende Waschmittel zu verwenden sind. 60 °C Füllverhältnis/ Belademenge Textilart Chemikalienschutzanzüge aus beschichtetem Mehrschichtlaminat PW 811 - Programmablauf Desinfektion 60 °C, 20 Min 1 Anzug 3 Spülgänge PW 814 -... -
Seite 105: Programmübersicht Textilreiniger
Programmübersicht Programmübersicht Textilreiniger WetCare "Nassreinigung" ist ein sehr schonendes Reinigungsverfahren mit Wasser und speziellen Pflegemitteln für Bekleidung, die bis dahin nur chemisch gereinigt werden konnte. WetCare sensitiv 25 °C Füllverhältnis/ Belademenge Textilart Nicht waschbare Oberbekleidung 1:20 - 1:15 PW 811 Programmablauf + Vorreinigung 25°C, wählbar 5,6 - 7,4 kg Hauptreinigung 25 °C PW 814... -
Seite 106: Programmübersicht Badimprägnierung
Programmübersicht Programmübersicht Badimprägnierung Waschen/Imprägnieren 40 °C Füllverhältnis/ Belademenge Textilart Für alle zu imprägnierenden, waschbaren Artikel (z. B. Outdoorbekleidung) Programmablauf + Vorreinigung 30 °C, wählbar Hauptreinigung 40 °C 1:20 - 1:15 2 Spülgänge PW 811 Imprägnierbad 40 °C 6,6 kg Endschleudern PW 814 Spülen/Imprägnieren 40 °C 8,2 kg PW 818 Textilart Für alle zu imprägnierenden, waschbaren Artikel... -
Seite 107: Programmübersicht Reitstall
Programmübersicht Programmübersicht Reitstall Dieses Programm eignet sich zum Waschen und Imprägnieren von Pferdedecken, Sattel- decken, Gamaschen, Hufglocken, Bandagen, Textilhalfter. Pferdedecken 60 °C Füllverhältnis/ Belademenge Textilart Pferdedecken, Satteldecken, Gamaschen, Huf- glocken, Bandagen, Textilhalfter Programmablauf Vorspülen + 2. Vorspülen, wählbar Vorwäsche 40 °C Hauptwäsche 60 °C 3 Spülgänge Endschleudern Pferdedecken... - Seite 108 Beladung maximal ¾ der Gesamtbeladungsmenge Satteldecken Sommerdecken Winterdecken PW 811 PW 814 PW 818 Schnallen Zum Schutz der Trommel müssen Metall-Schnallen, Ösen und Haken unbedingt abge- deckt werden. Im Miele-Verkaufsprogramm sind spezielle Beutel erhältlich, mit denen die Schnallen ab- gedeckt werden können.
-
Seite 109: Programmübersicht Sport
Programmübersicht Programmübersicht Sport Trikots 40 °C Füllverhältnis/ Belademenge Textilart Polyester oder Polyamid mit und ohne Elasthan Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 40 °C 3 Spülgänge Endschleudern Trainingsanzüge 40 °C Textilart Polyester, Polyamid Programmablauf Hauptwäsche 40 °C 2 Spülgänge 1:20 Endschleudern PW 811 - 5,6 kg Trainingsanzüge intensiv 40 °C PW 814 - 7 kg... - Seite 110 Programmübersicht Outdoorbekleidung 40 °C Füllverhältnis/ Belademenge Textilart Polyamid und Membranartikel Programmablauf + Vorwäsche 30 °C, wählbar Hauptwäsche 40 °C 2 Spülgänge 1:15 Imprägnieren 40 °C Endschleudern PW 811 - 7,4 kg PW 814 - 9,4 kg Sportbekleidung impräg. 40 °C PW 818 - 12 kg Textilart Polyamid und Membranartikel Programmablauf Spülen...
-
Seite 111: Programmübersicht Sluice
Programmübersicht Programmübersicht Sluice Die Sluice-Programme sind für extrem stark verschmutzte Leibwäsche sowie auch stark verschmutze Frottierwäsche und Bettwäsche bestimmt. Die Desinfektion erfolgt nach den Vorgaben des National Health Service (GB). Es werden zwei verschiedene Desinfektionsmöglichkeiten vorgegeben: 65 °C, 10 Minuten oder 71 °C, 3 Minuten. -
Seite 112: Programmablauf Sluice
Programmübersicht Programmablauf Sluice Sluice Sensitiv 65 °C Programm- Flotten- Thermostopp Temperatur Temp. halte- Programmierte schritt verhältnis * zeit Waschzeit ca. (Waschzeit 2) Vorspülen 1 nein kalt 5 Min. Vorspülen 2 nein kalt 4 Min. Vorwäsche 60 °C 5 Min. 1 Minute Schleudern mit 500 U/Min. Desinfektion 65 °C 10 Min. -
Seite 113: Programmübersicht Wasserrückgewinnung (Wrg)
Programmübersicht Programmübersicht Wasserrückgewinnung (WRG) WRG reinigen 80 °C Füllverhältnis/ Belademenge Textilart Programmablauf Entleeren Spülen Entleeren Reinigen Entleeren Spülen Entleeren WRG entleeren Programmablauf Entleeren... -
Seite 114: Bedienungselemente
Bedienungselemente Funktion der Bedienungselemente Display Nach dem Einschalten erscheint kurzzeitig die Willkommensanzei- ge und dann die Programmliste. Das zuletzt gestartete Programm ist markiert. Funktionstasten Entsprechend dem Maschinenstatus werden diesen Tasten be- stimmte Funktionen zugeordnet. Diese erscheinen über den Tasten im Display und sind nach Betäti- gung markiert. -
Seite 115: Funktionstasten
Bedienungselemente Not-Halt-Schalter Der Not-Halt-Schalter dient dazu, das Gerät im Gefahrenfall oder zur Abwendung einer Gefahr schnell in einen sicheren Zustand zu versetzen. Der Not-Halt-Schalter muss so angelegt sein, dass der Benutzer ihn unmittelbar im Notfall betätigen kann. Achtung, die Maschine ist nicht spannungsfrei! Nach Gefahrenbeseitigung wird der Schalter durch Rechtsdrehung entriegelt. - Seite 116 Bedienungselemente Aa groß-klein Umschaltung Wasserzulauf Dosierung Dosierung ausgeschaltet Waschen und Heizen Ablauf mit Bewegung Karte markiert Programm verriegelt Haben Sie ein verriegeltes Programm gestartet, so können Sie dieses Programm nach Ablauf von 1 Minute nicht mehr mit der Endetaste stoppen und abbrechen.
-
Seite 117: Allgemeines
Allgemeines Übersicht der Funktionsebenen Bediener Betreiber Einstieg über Funktionstaste mit "Einstellungen" und Passworteinga- Einstieg mit Netz-Ein be oder mit der Karte Einstieg in die Betreiberebene. Programmstart aller Programme Menüpunkte im Hauptmenü Programmstart spezieller Programme (Funktion Sprache Uhrzeit/Datum Freigabe) Auswahl der Bedienersprache für Einstellen von Uhrzeit/Datum die Dauer eines Waschprogram- Programmstart nur mit Karte (Wäscheposten-... -
Seite 118: Einstieg In Die Betreiberebene/Passwort Ändern
Einstieg in die Betreiberebene/Passwort ändern Passwort Zum Einstieg in die Betreiberebene ist ein 4-stelliges Passwort aus dem angebotenen Zeichensatz einzugeben. Die Anwahl ist nur vor Programmstart oder am Programmende möglich. Drücken Sie die Funktionstaste . Es erscheint folgender Displayinhalt: Einstellungen zurück ... -
Seite 119: Passwort Ändern
Einstieg in die Betreiberebene/Passwort ändern Die Anzeige wird zurückgesetzt. Betätigen Sie die Taste "Speichern" , wenn alle vier Zeichen ein- gegeben sind. Nach erfolgreicher Passworteingabe befinden Sie sich in der Betrei- berebene. Betreiberebene Hauptmenü Sprache deutsch Uhrzeit/Datum : 11:43 12.5.2015 ... -
Seite 120: Sprache/Uhrzeit, Datum
Sprache/Uhrzeit, Datum Anwahlmöglichkeiten Hauptmenü – Sprache – Uhrzeit/Datum – Dosierung – Freigabe – Programmierung – Einstellungen – Passwort ändern – Wäscheposten Menüpunkt Sprache Wahl der Landes- Wählen Sie den Menüpunkt Sprache an. sprache Betreiberebene Hauptmenü Sprache deutsch Uhrzeit/Datum 11:43 12.5.2015 ... -
Seite 121: Menüpunkt Uhrzeit/Datum
Sprache/Uhrzeit, Datum Menüpunkt Uhrzeit/Datum In diesem Menüpunkt werden das aktuelle Datum und die Uhrzeit ge- wählt. Ohne Netzversorgung hält die Einstellung ca. 6 Wochen. Danach müssen Datum und Uhrzeit neu eingestellt werden. Uhrzeit/Datum Wählen Sie den Menüpunkt Nach Anwahl erscheint folgender Displayinhalt: Betreiberebene ... -
Seite 122: Menüpunkt Dosierung
Menüpunkt Dosierung Menüpunkt Dosierung In diesem Menüpunkt können gezielt Dosierdaten verändert werden. Miele-Programme werden nach Dosierdatenveränderung unter der- selben Materialnummer wieder abgespeichert. Die Grundprogramm- verriegelung ist hier nicht aktiv. Betreiberebene Hauptmenü Dosierung Freigabemodus: Wählen Sie Dosierung ... - Seite 123 Menüpunkt Dosierung Bei Einstellung Menge oder Konzentration kann beiDosierphase 1 und 2 "nein" oder "Benutzer definiert" gewählt werden. Dosierphase 1 Benutzer definiert Dosierung Dosierpumpe Auswahlmöglichkeiten: – Dosierung 1 6 Dosierpumpe nein – – bis Dosierphase 1 Benutzer definiert ...
-
Seite 124: Menüpunkt Freigabemodus
Menüpunkt Freigabemodus Menüpunkt Freigabemodus Programme können nach Anwahl von Freigabemodus angewählt werden. Nur freigegebene Programme können angewählt und gestar- tet werden. Betreiberebene Hauptmenü Freigabemodus: aus Programmierung Auswahlmöglichkeiten: – – Kochwäsche °C Buntwäsche °C Programm gesperrt ... -
Seite 125: Programmierung
Programmierung Programmstruktur Programmkopf Programmnummer, Programmname, Materialnummer, Bereich 1-2-3, Name Bereich 1-2-3, Wiegen, Nennbeladung, Mindestwas- serstand, Füllart, Freigabemodus, Verriegeln, Spitzenlast, Heißwas- sersteuerung, Preis Bereich 1 Vorwäsche Vorwäsche 1 bis Vorwäsche 10 (max. 10 Blöcke) Bereich 2 Hauptwäsche Hauptwäsche 1 bis Hauptwäsche 10 (max. 10 Blöcke) Bereich 3 Spülen Spülgang 1 bis Spülgang 10 (max. - Seite 126 Programmierung Programmblock Blockname Blockaktivierung Programmstop 1 Programmstopsignal 1 Heizung Freie Temperaturanwahl Temperatur Hysterese Warm Up Niveau 1 Zulaufweg 1 Dosierart Dosierphase 1 Dosierstop 1 Bewegung ab Niveau Niveaustop 1 Waschzeit 1 Thermostop Niveaustop 2 Zulaufweg 2 Dosierphase 2 Dosierstopp 2 Niveaustop 2 Waschzeit 2 Cool Down...
-
Seite 127: Menüpunkt Kopieren
Programmierung Menüpunkt Kopieren Unter diesem Menüpunkt können vorhandene Programmpakete, Pro- gramme, Bereiche und Blöcke kopiert werden. Betreiberebene Programmierung Kopieren Löschen Nach Anwahl und Betätigung des Multifunktionswähler zeigt das Dis- play folgenden Inhalt: Betreiberebene Kopieren Programm Bereich ... -
Seite 128: Kopieren Bereich
Programmierung Kopieren Programm Zielprogrammnummer: 5 Anzahl Programme Geben Sie die Zielprogrammnummer ein und kopieren Sie das Pro- gramm durch Betätigen der Taste "Speichern". Ist das Programm bereits auf dem Zielprogrammplatz vorhanden, er- scheint die Sicherheitsabfrage Vorhandene Daten überschreiben?. Kopieren ... -
Seite 129: Kopieren Block
Programmierung Vorwäsche Hauptwäsche Spü- Wählen Sie den Quellenbereich oder und bestätigen Sie. Kopieren Bereich Zielprogramm: Synthetikbetten Zielbereich 3 Spülen Zielprogramm Gehen Sie auf und bestätigen Sie. Zielprogrammnummer Wählen Sie die und bestätigen Sie. ... - Seite 130 Programmierung Kopieren Block Quellenprogramm : 1 Kochwäsche Quellenbereich Vorwäsche Drücken Sie den Multifunktionswähler, wählen Sie die Quellenpro- grammnummer aus und bestätigen Sie die Auswahl. Quellenbereich Gehen Sie auf den und bestätigen Sie die Auswahl. Vorwäsche Hauptwäsche Spü-...
-
Seite 131: Menüpunkt Löschen
Programmierung Tipp: Mit Betätigung der Taste oder wenn nicht innerhalb von 30 Sekunden eine Taste betätigt wird, wird das Kopieren nicht ausge- führt und es wird zurück in das Untermenü Kopieren gesprungen. Menüpunkt Löschen Unter diesem Menüpunkt kann ein Programmpaket, ein Programm, ein Bereich oder ein Block gelöscht werden. -
Seite 132: Löschen Bereich
Programmierung Tipp: Drücken Sie die Funktionstaste "1-999" um alle löschbaren Pro- gramme zu löschen. Von der Löschung ausgenommen sind die Pro- gramme, denen eine Grundprogrammverriegelung zugewiesen ist. Löschen Programm Handwaschbare Wolle °C kalt Extra Spülen 1-999 ... -
Seite 133: Löschen Block
Programmierung Nach dem Drücken des Multifunktionswählers erscheint der folgende Displayinhalt: Löschen Bereich Programm Kochwäsche Bereich Vorwäsche Wählen Sie die Programmnummer aus und bestätigen Sie die Aus- wahl. Löschen Bereich Programm : 1 Kochwäsche Bereich 1: Vorwäsche ... -
Seite 134: Menüpunkt Verändern
Menü Löschen Block gesprungen. Menüpunkt Verändern Unter diesem Menüpunkt kann ein schon vorhandenes Programm verändert und unter derselben Programmnummer abgespeichert wer- den. Handelt es sich um ein Miele-Programm, wird die vorhandene Materialnummer im Programmkopf gelöscht, wenn das Programm verändert abgespeichert wird. Programmierung Verändern Wählen Sie... - Seite 135 Programmierung Tipp: "Gesperrt" zeigt eine Verriegelung an. Das Programm kann nicht verändert werden. Wählen Sie das gewünschte Programm an und bestätigen Sie die Auswahl. Es erscheint folgender Displayinhalt: Verändern Programm Programmkopf Bereich 1 Vorwäsche Verändern Programm Block 1: Vorwäsche ...
-
Seite 136: Menüpunkt Neu Erstellen
Programmierung Die Veränderungsmöglichkeiten der einzelnen Programmschritte sind nachfolgend im Menüpunkt Neu erstellen, Blockprogrammie- rung" beschrieben. Menüpunkt Neu erstellen Unter diesem Menüpunkt wird ein Programm neu erstellt. Einzelne Bereiche, Blöcke und Programmschritte werden festgelegt. Speichern Sie die schon festgelegten Parameter des Programmkop- ... -
Seite 137: Programmname
Programmierung Programmname Programmname Wählen Sie den Menüpunkt Nach Anwahl zeigt das Display folgenden Inhalt: Betreiberebene Programmkopf Programmname Materialnummer xxxxxxxxx Programmname Springen Sie auf das Eingabefeld Wählen Sie ein Zeichen und betätigen Sie den Multifunktionswähler. ... -
Seite 138: Wiegen
Programmierung Neu erstellen Programmkopf Bereich 1 Block Bereich 2 : nein Bereich 1 Tipp: Die Anwahl und Eingabe von Name erfolgt wie bei dem Programmnamen. Bereich 2 Bereich Die Eingaben für und sind identisch mit denen von Wiegen Hier wird festgelegt, wie das Wäschegewicht ermittelt werden soll. -
Seite 139: Mindestwasserstand
Programmierung Mindestwasserstand Mindestwasser- Mit Anwahl werden allen Blöcken ohne Heizung stand die Minimalniveaus zugewiesen. Dieser Wert legt den kleinsten anwählbaren Niveauwert fest. Der Maximalwert beträgt 300 mm. Neu erstellen Programmkopf Mindestwasserstand Füllart Wasserhöhe Mindestwasserstand Wählen Sie den Programmpunkt ... -
Seite 140: Freigabe
Programmierung Programme mit empfohlenem Saugfähigkeit max. Beladungsverhältnis der Wäsche Flottenverhältnis (kg:l Trommelvolumen) (Beispiel) (kg:l Flotte) 1:20 gering 1:8 bis 1:10 (PES/BW-Mischgewebe) 1:10* mittel 1:5 bis 1:6 (Baumwoll-Flachgewebe) 1:10* hoch 1:5 bis 1:7 (Baumwoll-Frottiergewebe) * z. B. Programm Chemothermische Desinfektion Freigabe Freigabe Mit Anwahl wird dem Programm eine Programmfreigabe zu-... -
Seite 141: Heißwassersteuerung
Programmierung Ist das Eingangssignal Spitzenlast vorhanden und das Programm befindet sich in einem Heizschritt, wird die Heizung ausgeschaltet und das Programm gestoppt. Im Display erscheint: Programmstop durch Spitzenlastfunktion Befindet sich das Programm im Thermostop, bleibt die Sicherheits- zeit des Thermostopps erhalten. Neu erstellen ... -
Seite 142: Blockprogrammierung
Programmierung Neu erstellen Programmkopf Heißwassersteuerung nein Preis nein Preis Wählen Sie den Programmpunkt Sie haben folgende Anwahlmöglichkeiten: nein – nein Mit der Einstellung erscheint kein Preishinweis. – 0,10 bis 9999,90 in 0,10-Schritten Betätigen Sie die Taste "Speichern". ... - Seite 143 Programmierung Programmblock Schritt Grundeinstellung Blockname 20 Leerstellen 1. Blockaktivierung nein 2. Programmstop 1 nein 3. Programmstopsignal 1 nein 4. Heizung nein 5. Freie Temperaturanwahl nein 6. Temperatur kalt 7. Hysterese normal 8. Warm Up * 9. Niveau 1 0mm / 0 l / 1:0kg/l 10.
-
Seite 144: Eingabe Des Blocknamens
Programmierung Eingabe des Geben Sie den Blocknamen ein. Blocknamens Blockprogrammierung Blockparameter Blockname : 1. Blockaktivierung nein 1. Blockaktivie- Zu Beginn jeder Blockprogrammierung wird über den Aktivzustand rung des Blockes entschieden. 1. Blockaktivierung Wählen Sie im Display unter aus den folgenden ... -
Seite 145: Heizung
Programmierung Der Ausgang "Programmstop" wird bei einem Programmstop nicht angesteuert. – Der Ausgang "Programmstop" wird bei einem Programmstop ange- steuert. 4. Heizung Wird benutzt, um die Heizung unterdrücken zu können. Tipp: Diese Funktion kann z. B. für das Warmspülen benutzt werden. Wählen Sie unter den folgenden Anwahlmöglichkeiten: ... -
Seite 146: Warm Up
Programmierung 7. Hysterese Temperaturdifferenz des Ein- u. Ausschaltpunktes der Heizung. Wählen Sie unter den folgenden Anwahlmöglichkeiten: normal – (aus 0 °C, ein -6 °C) – klein (aus +3 °C, ein in 0 °C) – Benutzer definiert +3 °C bis –10 °C in 1 °C-Schritten 8. Warm Up Aufheizgeschwindigkeit, hier kann eine schnellere Erwärmung des Wassers eingestellt werden. -
Seite 147: 11. Dosierart
Programmierung Die Zuordnung der Wasserventile zu den Einspülkästen ist wie folgt festgelegt: Ventile Vorwaschkasten K1, W1 Hauptwaschkasten K2, W2 Schönungsmittelkasten Hilfsmittelkasten Direkter Wasserzulauf KD, WD WRG-Zulaufventil Folgende Ventile werden in Abhängigkeit der Programmblöcke ange- steuert: Programmweg Temperaturbereich Isttemp. >Soll. Isttemp. =Soll. Isttemp. -
Seite 148: Dosierphase 1
Programmierung Konzentration ml/kg – (Milliliter pro Wäschebeladung in kg) 12. Dosierphase 1 Bestimmt den Dosiervorgang für max. 6 Dosierpumpen. Wählen Sie unter den folgenden Anwahlmöglichkeiten: – nein Es wird nicht dosiert. Benutzer definiert – Dosierpumpe – 1 Dosierpumpe pro Dosierung anwählbar von D1 bis D 13 Dosiermenge –... -
Seite 149: Niveaustopp 1
Programmierung Benutzer definiert Einzeit bis 99 sec Auszeit 99 sec Drehzahl nein normal schöpfen Benutzer definiert 70 U/Min. bis Drehbeginn Mengenautomatik 0 mm Niveau 1 Wasserhöhe 0 mm Niveau 1 Wassermenge 0 l Niveau 1 Flottenverhältnis 1:20 kg/l bis 15. Niveaustopp 1 Regulierung des Wasserzulaufs Wählen Sie unter den folgenden Anwahlmöglichkeiten: ... -
Seite 150: Thermostopp
Programmierung Zeit: 0, 15 bis 59 Sek 0 bis 99 Min. Rhythmus nein normal fein schon Benutzer definiert: Einzeit: 2 bis 99 Sek. Auszeit 2 bis 99 Sek. Drehzahl: nein normal schöpfen Benutzer definiert: 20 bis 70 U/min Thermostop ist gesperrt, wenn beim Programmschritt 4. -
Seite 151: Niveaustopp 2
Programmierung 21. Dosierstopp 2 Einstellungen wie Dosierstopp 1 22. Niveaustopp 2 Einstellungen wie Niveaustopp 1 23. Waschzeit 2 Einstellungen wie Waschzeit 1 24. Cool Down Ein definiertes Abkühlen des Wassers vor dem Wasserablauf. Wählen Sie unter den folgenden Anwahlmöglichkeiten: nein –... -
Seite 152: Ablaufniveau
Programmierung 29. Ablaufniveau Es ist eine Wasserhöhe anwählbar. Es kann eine Restmenge Wasser im Laugenbehälter so lange verbleiben, bis der Schleuderhochlauf einsetzt. Dadurch wird für bestimmte Wäschearten eine optimale Wä- scheverteilung beim Schleudern erreicht und somit die Unwuchtaus- bildung klein gehalten. Es findet keine Drehbewegung statt. Wählen Sie unter den folgenden Anwahlmöglichkeiten: ... -
Seite 153: 34. Wiederholung
Programmierung Zeit: 0,1 bis 59 Sek. 0 bis 99 Min. Rhythmus: nein normal fein schon Benutzer definiert 3/12 bis 99/99 sek Drehzahl: nein normal schöpfen Benutzer definiert 20 bis 70 U/min 300 - max. U/min *Summe immer ≥15 **Die Bereiche von 1 bis 19 und 71 bis 299 U/min sind nicht wählbar Maximale Schleuderdrehzahlanwahl in Abhängigkeit der Waschma- schine: Max. -
Seite 154: Menüpunkt Einstellungen
Programmierung 35. Blockendesi- Ist ein Programmblock beendet, kann ein Signal aktiviert werden. gnal Wählen Sie unter den folgenden Anwahlmöglichkeiten: nein – Es wird kein Blockendesignal ausgegeben. – Blockende Es wird am Blockende das Ausgangsrelais aktiviert. Das Blockendesignal im letzten Block betätigt bleibt so lange aktiv, bis die Ende-, die Starttaste oder der Multifunktionswähler betätigt wird. -
Seite 155: Memoryfunktion
Programmierung – Display Stand by – Kontrasteinstellung – Tastenbelegung – Tageszeit – Datumsanzeige – Dosierkalibrierung – Förderleistung Dosierung (D1 bis 13) – Korrekturfaktor Dosierung (D1 bis D13) – Leermeldung Dosierung (D1 bis D13) – Passwortverwendung – mittlerer Wasserdruck – Heizleistung –... -
Seite 156: Anwahlmöglichkeiten Einheiten
Programmierung Summer Mit der Programmierung " " wird der Summer parallel zum Pro- grammstopsignal 1 und 2, zum Blockendesignal und zum Fehlerstop- signal aktiviert. Die Summerfrequenz erfolgt steigend beim Fehler- stopsignal. Der Summer wird nach Betätigung des Multifunktions- wählers oder nach 5 Minuten automatisch abgeschaltet. nein Mit der Programmierung "... -
Seite 157: Max. Temperaturanwahl
Programmierung Einheit Länge Anwahlmöglichkeiten: – auto – – Einheit Masse Anwahlmöglichkeiten: auto – – – Einheit Volumen Anwahlmöglichkeiten: auto – – – USA gal Cnd gal – Einheit Druck Anwahlmöglichkeiten: auto – – – Einheit Umdrehungen Anwahlmöglichkeiten: auto – U/min –... -
Seite 158: Max. Schleuderdrehzahlanwahl
Programmierung Programmen nicht höher als 60 °C geheizt wird, obwohl in der Pro- grammierung des gewählten Programms eine höhere Temperatur pro- grammiert ist. Anwahlmöglichkeiten: 15 bis 95 – °C kalt – Max. Schleuder- Dieser Wert ist von 0 U/min bis zur maximalen Schleuderdrehzahl des drehzahlanwahl Maschinentyps in folgenden Schritten veränderbar: Bereich... -
Seite 159: Display Stand By
Programmierung Vorwäsche Kochwäsche 14,0/14,0 °C Hauptwäsche Spülen 1075 U/min + Wählen und betätigen Sie die OK-Taste. + Der folgende Displayinhalt wird angezeigt: Betreiberebene Einstellungen Displayanzeige normal Display Stand by detail Betreiberebene Schalten Sie die Displayanzeige auf Darstellung "... -
Seite 160: Kontrasteinstellung
Programmierung Kontrasteinstel- Der Kontrast des Displays ist von 1 bis 10 veränderbar. So kann das lung Display bestimmten Betriebsgegebenheiten angepasst werden. Mit der geänderten Einstellung findet sofort eine Kontrastveränderung statt. Anwahlmöglichkeiten: – 1 bis 10 Tastenbelegung direkt Mit der Einstellung " " werden die ersten 6 Programme der Pro- grammliste auf die Funktionstasten 1 bis 6 gelegt. - Seite 161 Programmierung Dosierkalibrierung Dosierkalibrie- wird benutzt, um die Förderleistung der einzel- rung nen Dosierpumpen zu ermitteln. Direkter Einstieg in Halten Sie die Multifunktionstaste 2 gedrückt und schalten Sie die die Dosierkalibrie- Maschine mit "Netz-Ein" ein. rung bei ausge- Dosierkalibrierung Hauptmenü schalteter Maschi- Dosierpumpe 1 Dosierpumpe 2...
-
Seite 162: Förderleistung Dosierung (D1 Bis D13)
Programmierung Die Pumpe stoppt entweder durch Betätigen der Taste oder nach 60 Sekunden automatisch. Messen Sie die in den Messbecher geförderte Menge. Dosierkalibrierung Dosierpumpe 1 P: 200 ml min Geben Sie den gemessenen Wert in das Feld " "... -
Seite 163: Leermeldung Dosierung (D1 Bis D13)
Programmierung Rufen Sie den folgenden Displayinhalt auf: Betreiberebene Einstellungen Korrekturfaktor Dosierung Leermeldung Dosierung Wählen Sie " Korrekturfaktor Dosierung " an. Einstellungen Korrekturfaktor Dosierung Dosierpumpe 1 : 1,00 Dosierpumpe 2 1,00 Sie haben die folgenden Anwahlmöglichkeiten: –... -
Seite 164: Mittlerer Wasserdruck
Programmierung Mittlerer Wasser- Für die Berechnung der Verbrauchsdaten muss der mittlere Wasser- druck druck eingestellt werden. Dieser wird u. a. für die Berechnung der Wassermengen in den einzelnen Blöcken bzw. für ein ganzes Pro- gramm herangezogen. Anwahlmöglichkeiten: – 0,1 bis 50 bar 1 bis 800 psi –... -
Seite 165: Währung
Programmierung sonstige – Name Vorname Straße Hausnummer Postleitzahl Telefon Systemadresse (hier kann eine 10 stellige Systemadresse für die Ma- schine eingegeben werden. Aufstellungsdatum Währung Anwahlmöglichkeiten: auto (gekoppelt an die Sprache) Euro Britische Pfund Schweizerische Franken Amerikanische Dollar Russische Rubel Kanadische Dollar Tschechische Kronen Dänische Kronen Polnische Zloty... -
Seite 166: Menüpunkt Wäscheposten
Programmierung Menüpunkt Wäscheposten Einem Wäscheposten, der nur ein spezielles Verfahren benötigt, wird eine Karte beigelegt, auf der sich nur ein einzelnes Programm befin- det. Wäscheposten Rufen Sie den Menüpunkt " " auf. Betreiberebene Hauptmenü Passwort ändern Wäscheposten : nein ... -
Seite 167: Karten
Programmierung Karten Kartenkonzept Das Kartenkonzept gliedert sich in verschiedene Anwendungsgebiete auf. Es gibt zwei verschiedene Karten: Karte Betreiber Karte Schlüssel Karte Betreiber Wird vor Programmstart eine Karte in den Kartenleser gesteckt, auf der sich Programme befinden, greift die Steuerung nicht mehr auf den internen Programmspeicher zu. -
Seite 168: Hinweis Über Den Karteninhalt Aufrufen
Programmierung Das Programm wird in den Speicher der Steuerung übertragen. Entfernen Sie die Karte aus dem Kartenleser. Tipp: Erst nach Programmende und nicht mehr gesteckter Karte wird das Programm aus dem Speicher gelöscht. Sind die vorhandenen Programme auf der Karte nicht für die Maschi- nentype vorgesehen, so erscheint z. B. -
Seite 169: Speichern Der Geänderten Daten
Programmierung Karte Schlüssel Mit dieser Karte gelangt man automatisch ohne Passworteingabe in das Hauptmenü der Betreiberebene. Sie muss für die weiteren Funk- tionen nicht im Kartenleser verbleiben. Nach Einstecken der Karte erscheint folgender Displayinhalt: Betreiberebene Hauptmenü Sprache deutsch Uhrzeit/Datum : 11:43 12.5.2015 ... -
Seite 170: Daten Zur Karte
Programmierung Bei eingesteckter Karte mit einem Programm z. B.: Wäscheposten Kochwäsche °C Daten zur Karte Unter diesem Menüpunkt können Sprach-, Dosier-, Programm- und Einstellungsdaten von der Steuerung auf eine Karte geschrieben werden. Eine Kombinationon von Daten von unterschiedlichen Maschinen auf einer Karte ist nicht möglich. -
Seite 171: Programmdaten
Programmierung Programmdaten Unter diesem Menüpunkt können max. 30 Programme auf eine Karte kopiert werden. Die Programme werden der Reihe nach auf die Karte kopiert, wobei die Programmnummern, die in den Maschinen vergeben worden sind, mitgeführt werden. Tipp: Befindet sich nur ein Programm auf der Karte, dann ist der Wä- schepostenbetrieb möglich. -
Seite 172: Dosierdaten
Programmierung Dosierdaten Unter diesem Menüpunkt können alle Dosierdaten vorhandener Pro- gramme in der Steuerung auf eine Karte kopiert werden. Vorhandene Dosierdaten werden jedoch erst mit zusätzlicher Bestä- tigung überschrieben. Für jedes Programm sind Dosierart, Dosier- phase 1, 2 (Dosierpumpe, Dosiermenge und Niveau) und Dosier- stopp 1, 2 (ja oder nein) aufgeführt. -
Seite 173: Einstellungsdaten
Programmierung Einstellungsdaten Unter diesem Menüpunkt können alle Einstellungen aus der Betrei- berebene (siehe unter Punkt Menüpunkt "Einstellungen") aus der Steuerung auf eine Karte kopiert werden. Vorhandene Einstellungen werden jedoch erst mit zusätzlicher Be- stätigung überschrieben. Rufen Sie im Menüpunkt "Daten zur Karte" die Displayansicht "Ein- ... -
Seite 174: Sprachdaten
Programmierung Sprachdaten In der Profitronic M sind standardmäßig 11 Sprachen hinterlegt. Diese Sprache sind in der Betreiberebene Menüpunkt anwählbar. Soll jedoch eine vorhandene Sprache vom Gerät auf eine Speicher- Sprache karte übertragen werden, so ist der Menüpunkt anzuwäh- len. Vorhandene Sprachdaten auf der Karte werden erst mit zusätzli- cher Bestätigung überschrieben. -
Seite 175: Daten Zur Steuerung
Programmierung Waren auf der Karte schon Sprachdaten vorhanden, so erscheint die Vorhandene Daten überschreiben? Sicherheitsabfrage Daten zur Karte Sprache Vorhandene Daten überschreiben? Drücken Sie die Taste "Speichern", um die vorhandenen Daten zu überschreiben. Tipp: Mit Betätigung der Taste oder wenn nicht innerhalb von 30 Sekunden eine Taste betätigt wurde, wird der Schreibvorgang nicht ausgeführt und die Anzeige wechselt zum vorherigen Displayin- halt. -
Seite 176: Dosierung
Programmierung Die Anzeige springt wie folgt um: Daten zur Steuerung Sprache Daten zur Steuerung Sprache Vorhandene Daten überschreiben? War in der Steuerung auf der gewählten Position schon eine Spra- che vorhanden, so erscheint die Sicherheitsabfrage. Drücken Sie die Taste ... -
Seite 177: Programm
Programmierung Während der Datenübertragung erscheint folgender Displayinhalt: Daten zur Steuerung Dosierung Konnten nicht alle Dosierdaten von der Karte in die Steuerung kopiert werden, erscheint nach der Datenübertragung folgender Displayin- halt: Daten zur Steuerung Dosierung Speicherplatz zu klein ... - Seite 178 Programmierung Tipp: Sollen alle vorhanden Programme auf der Karte kopiert werden, so ist die 1-999 Taste zu drücken. Drücken Sie die Taste "Speichern", um den Displayinhalt für die Auswahl des Zielprogrammplatzes aufzurufen. Es erscheint der erste freie Programmplatz in der Steuerung, der alle angewählten Programme auf der Karte, nachfolgend aufnehmen kann.
-
Seite 179: Einstellungen
Programmierung Einstellungen Unter diesem Menüpunkt können Einstellungen der Betreiberebene von der Karte in die Steuerung kopiert werden. Vorhandene Programme in der Steuerung werden überschrieben. Einstellungen Wählen Sie den Menüpunkt Daten zur Steuerung Einstellungen Dosierung 13:40 10.05.15 Drücken Sie den Multifunktionswähler. ... - Seite 180 Programmierung Tipp: Sind z. B. Waschprogramme auf der Karte, können diese auch einzeln gelöscht werden. Wählen Sie das zu löschende Waschprogramms an. Betreiberebene Karte löschen Kochwäsche °C Buntwäsche °C 1-999 Markieren Sie das zu löschende Programm durch Drücken des Mul- ...
-
Seite 181: Handsteuerung
Programmierung Handsteuerung Umschalten auf Die Handsteuerung ist vor Programmstart oder in einem Programm- Handsteuerung stopp möglich. Betätigen Sie die Taste "Handsteuerung", um zur Passwortein- gabe zu gelangen. Passwort: _ _ _ _ ABCDEFGHIJKLMNOPQRSTUVWXYZ 0123456789 Geben Sie das Passwort ein. ... -
Seite 182: Dosierung
Programmierung Handsteuerung Wasserzulauf Ventil Niveau: 100 mm Wählen Sie durch Drehen des Multifunktionswählers das entspre- chende Ventil aus und bestätigen Sie durch Drücken die Auswahl. Handsteuerung Wasserzulauf Ventil : KH Niveau: 100 mm Niveau Wählen Sie durch Drehen des Multifunktionswählers an und ... -
Seite 183: Waschen Und Heizen
Programmierung Dosiermen- Wählen Sie durch Drehen des Multifunktionswählers die an und bestätigen Sie die Auswahl durch Drücken des Multifunk- tionswählers. Stellen Sie durch Drehen des Multifunktionswählers die entspre- chende Dosiermenge ein und bestätigen Sie die Einstellung durch Drücken des Multifunktionswählers. Starten Sie die Dosierung mit der Taste "START". -
Seite 184: Funktionskombinationen
Programmierung Schleudern Die Drehzahl kann eingestellt werden. Drücken Sie die Funktionstaste "Schleudern". Handsteuerung Schleudern Drehzahl: 1150 U/min Stellen Sie die Drehzahl ein. Starten Sie mit der Taste "Start" das Programm "Schleudern". Ist das Schleudern erfolgt, wird das Programm beendet. Tipp: Wird die Taste ... -
Seite 185: Technische Daten
Technische Daten Gerätedaten PW 811 Elektroanschluss Anschlussspannung siehe Typenschild Frequenz siehe Typenschild Leistungsaufnahme siehe Typenschild Stromaufnahme siehe Typenschild Erforderliche Absicherung siehe Typenschild Heizleistung siehe Typenschild Aufstellmaße Gehäusebreite (ohne Anbauteile) 795 mm Gehäusehöhe (ohne Anbauteile) 1350 mm Gehäusetiefe (ohne Anbauteile) 827 mm Maschinenbreite über alles 799 mm Maschinenhöhe über alles... -
Seite 186: Gerätedaten Pw 814
Technische Daten Gerätedaten PW 814 Elektroanschluss Anschlussspannung siehe Typenschild Frequenz siehe Typenschild Leistungsaufnahme siehe Typenschild Stromaufnahme siehe Typenschild Erforderliche Absicherung siehe Typenschild Heizleistung siehe Typenschild Aufstellmaße Gehäusebreite (ohne Anbauteile) 920 mm Gehäusehöhe (ohne Anbauteile) 1450 mm Gehäusetiefe (ohne Anbauteile) 757 mm Maschinenbreite über alles 924 mm Maschinenhöhe über alles... -
Seite 187: Gerätedaten Pw 818
Technische Daten Gerätedaten PW 818 Elektroanschluss Anschlussspannung siehe Typenschild Frequenz siehe Typenschild Leistungsaufnahme siehe Typenschild Stromaufnahme siehe Typenschild Erforderliche Absicherung siehe Typenschild Heizleistung siehe Typenschild Aufstellmaße Gehäusebreite (ohne Anbauteile) 920 mm Gehäusehöhe (ohne Anbauteile) 1450 mm Gehäusetiefe (ohne Anbauteile) 857 mm Maschinenbreite über alles 924 mm Maschinenhöhe über alles... - Seite 188 Deutschland: Miele & Cie. KG Vertriebsgesellschaft Deutschland Geschäftsbereich Professional Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0 800 22 44 644 Telefax: 0 800 33 55 533 Miele im Internet: www.miele-professional.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Verkauf: Telefon 050 800 420 - Telefax 050 800 81 429 E-Mail: vertrieb-professional@miele.at...
