Aufstellung und Montage

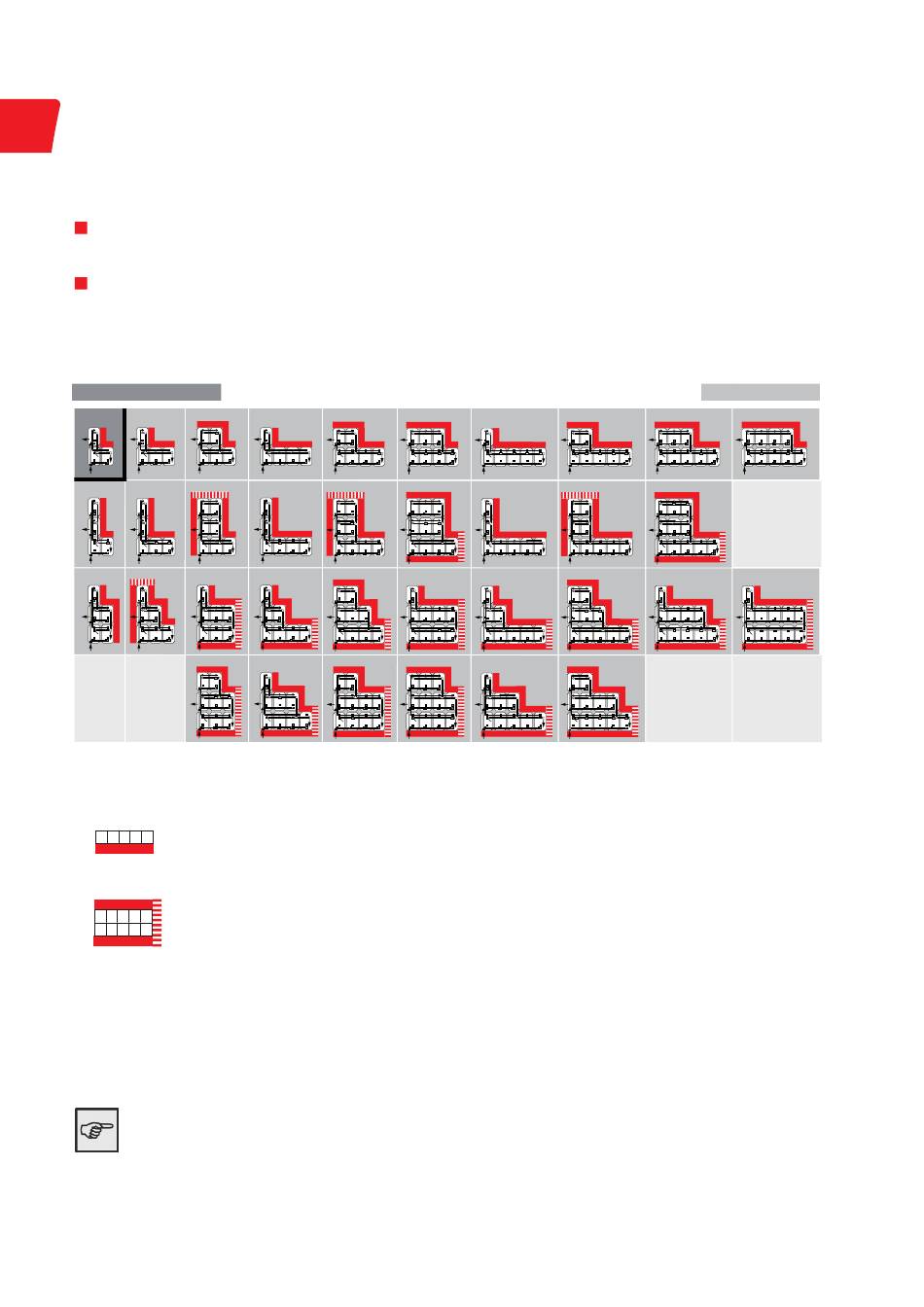

Mögliche Aufstellvarianten Winkel-L bzw. Stufenaufstellungen mit Schnellfüllsystem Füllstar
> DWT 620/ 750/ 1000 l (Varianten L2)
Mögliche Aufstellvarianten Winkel-L bzw. Stufenaufstellungen mit Füllsystem Füllstar
> DWT 620/ 750/ 1000 l (Varianten L3 bis L34, L37, L39),
Montageschritte aufbauend auf der Blockaufstellung Füllstar® 12 mm Düse
Neue Wandabstandsregelung für ROTH DWT-L
Schnellfüllsystem Füllstar
®
Düse 12 mm
L2
L5
D50;S
L8
D50;S
L3
D50;S
L6
D50;S
L9
D50;S
L4
D50;S
L7
D50;S
L10
D50;S
L11
S
Anforderungen/Legende: Wand- und Deckenabstände
> Jeder Tank muss von mindestens einer Seite von einem 40 cm breiten Gang aus erreichbar sein. Ein 40 cm breiter Gang an einer
Längsseite und 5 cm an den anderen Seiten.
> 2 je 40 cm breite Gänge an beiden Längsseiten, beide Gänge müssen zugänglich sein und 5 cm an den anderen Seiten, wobei sich
die schraffierte Fläche aus Gründen der Zugänglichkeit ergibt:
> D50: Abstand Decke – Tankscheitel ≥50 cm
> S: Sicherheitseinrichtungen (mechanische oder elektronische Leckageerkennungssysteme, Grenzwertgeber und Füllstandbegrenzer)
müssen für die Kontrolle/Prüfbarkeit auf Funktionsfähigkeit erreichbar sein (maximaler Abstand vom Gang 1,25 m, größere Ab-
stände sind zulässig, wenn die durch Personen zu erwartende Lasten durch den Tank oder eine Stützkonstruktion ausgehalten
werden und die Sicherheitseinrichtungen nicht auf andere Art und Weise kontrollierbar/prüfbar sind).
Für die Realisierung der oben abgebildeten Aufstellvarianten sind die vorstehend genannten Vorschriften, siehe Kapitel
„Allgemeine Regeln" und „Technische Regeln – Anforderungen an die Aufstellung" einzuhalten.
Positionshinweise zum Entnahme-Schnellschlussventil beachten. Siehe Kapitel "Maßangaben und Positionshinweise
zum Entnahme-Schnellschlussventil".
