Einbau- und Montageanleitung

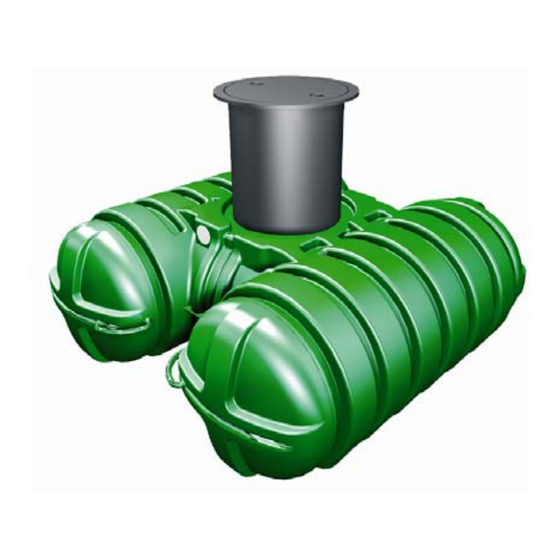

Roth Regenwasser-Flachspeicher „Twinbloc"
Bezeichnung
Regenwasser-Flachspeicher Grundbehälter
Regenwasser-Flachspeicher mit Zulaufberuhigung
Regenwasser-Flachspeicher mit Filterkorb
Regenwasser-Flachspeicher mit Patronenfilter
Inhalt
1
Allgemeine Hinweise, Sicherheit.....................................................2
2
Anwendungsbereich und Technische Daten der Behälter ............2
3
Einbau allgemein ..............................................................................2
3.1 Allgemeines ...................................................................................................... 2
3.2 Anforderungen an die Baugrube .................................................................... 3
3.3 Einbau in Grund- und Schichtenwasser .......................................................... 4
3.4 Hanglage / Böschung, Einbau neben befahrenen Flächen............................. 4
3.5 Verbinden mehrerer Behälter .......................................................................... 4
4
Einbau Flachspeicher ........................................................................5
4.1 Einsetzen in die Baugrube ............................................................................... 5
integriertem Filtersystem)................................................................................ 5
4.3 Einbau des Domschachts für PKW-Befahrbarkeit .......................................... 6
Patronenfilter.................................................................................................... 7
4.5 Anpassen des Schachtsystems auf die erforderliche Einbautiefe ................. 7
4.6 Installation der Rohrleitungen......................................................................... 7
4.7 Weitere Verfüllung der Baugrube ................................................................... 8
Seite 1 von 8
Mat.-Nr. 1250003156
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roth 1250003156
Inhaltszusammenfassung für Roth 1250003156
-
Seite 1: Inhaltsverzeichnis
Einbau- und Montageanleitung Mat.-Nr. 1250003156 Roth Regenwasser-Flachspeicher „Twinbloc“ Bezeichnung Regenwasser-Flachspeicher Grundbehälter Regenwasser-Flachspeicher mit Zulaufberuhigung Regenwasser-Flachspeicher mit Filterkorb Regenwasser-Flachspeicher mit Patronenfilter Inhalt Allgemeine Hinweise, Sicherheit.............2 Anwendungsbereich und Technische Daten der Behälter ....2 Einbau allgemein ................2 3.1 Allgemeines ...................... 2 3.2 Anforderungen an die Baugrube ..............3 3.3 Einbau in Grund- und Schichtenwasser ............ -
Seite 2: Allgemeine Hinweise, Sicherheit
Anlagenteilen ist immer die Gesamtanlage außer Betrieb zu setzen und gegen unbefugtes Wiedereinschalten zu sichern. Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter, verschlossen zu halten, um Unfällen vorzubeugen. Es sind nur original Roth Zubehörteile zu verwenden. Die Firma Roth Umwelttechnik bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut... -
Seite 3: Anforderungen An Die Baugrube
Anforderungen an die Baugrube Die Böschungen und Baugrubenbreiten müssen der DIN 4124 entsprechen. Die Tiefe der Baugrube ist so zu bemessen, dass der maximale Grundwasserstand die halbe Behälterhöhe nicht übersteigt. Der Untergrund der Baugrube muss waagerecht und eben sowie ausreichend tragfähig sein. -
Seite 4: Einbau In Grund- Und Schichtenwasser
3.5 Verbinden mehrerer Behälter Die Verbindung von zwei oder mehreren Behältern erfolgt über die unten am Behälter vorgesehene Bohrfläche mittels des Roth Verbindungsset und KG – Rohren DN 100 oder den bereits mit Bohrungen vorbereiteten Behältern Die KG-Rohre müssen mind. 20 cm in die Behälter hineinragen. -
Seite 5: Einbau Flachspeicher
4 Einbau Flachspeicher 4.1 Einsetzen in die Baugrube Die Behälterwand ist vor dem Einbau auf Unversehrtheit und eventuelle Transportschäden zu überprüfen. Der Behälter ist mit geeigneten Einrichtungen stoßfrei in die Baugrube einzubringen und in die richtige Lage auszurichten Sollen mehrere Behälter miteinander verbunden werden bitte Punkt 3.7 beachten Die Baugrube ist mit geeignetem Füllmaterial (steinfreies Material) zu verfüllen. -
Seite 6: Einbau Des Domschachts Für Pkw-Befahrbarkeit
Dabei beachten, dass die untere längere Dichtlippe beim herausziehen der oberen nicht mit nach oben gezogen wird Abbildung 4 Lage der Lippendichtung Der Domschacht muss unter dem oberen Schachtring mit geeigneten Kanthölzern abgestützt werden (siehe Skizze Holzabstützung zwischen Deckelkranz vom Domschacht Domschacht und Plattform des Behälters... -
Seite 7: Montage Des Domschachtes Mit Integriertem Gartenfilter Oder Patronenfilter
4.4 Montage des Domschachtes mit integriertem Gartenfilter oder Patronenfilter Bei den Ausstattungsvarianten „Grundbehälter mit Filterkorb“ bzw. „Haustechnikpaket I“ mit integriertem Patronenfilter ist das Schachtsystem zur Vormontage komplett aus dem Behälter zu entnehmen. Dann ist die Filtereinheit gemäß der dem Ausbaupaket beiliegenden Anleitung zu installieren. -
Seite 8: Weitere Verfüllung Der Baugrube
Weitere Verfüllung der Baugrube Nach Fertigstellung der kompletten Schachtmontage sowie der Installation der Rohrleitungen ist die Baugrube weiter lagenweise mit geeignetem Füllmaterial (steinfreies Material) bis ca. halbe Schachthöhe zu verfüllen und gut zu verdichten Die Rohrleitungen sind während des Verfüllvorganges mit Kies (Körnung 0 – 8mm) zu umhüllen und per Hand zu verdichten Wenn das Schachtsystem fest sitzt und sich nicht mehr bewegt sind die Stützen vorsichtig zu entfernen... - Seite 9 Anschluss für Ablaufrohr DN 100 Gummilippendichtung 2350 für Domschacht Roth Umwelttechnik Datum: 08.04.2008 Name: Gerstenberg ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Zeichn.Nr.: 15 030 001 Zeichnung nicht maßstäblich Telefon (03594)7741–0 Fax (03594)7741–24 3500 L Flachspeicher Anlagenzeichnung Grundbehälter Revision: Material-Nr.:...
- Seite 10 Anschluß für Ablaufrohr DN 100 Gummilippendichtung 2440 für Domschacht Roth Umwelttechnik Datum: 29.05.2008 Name: Gerstenberg ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Zeichnung nicht Zeichn.Nr.: 15 038 001 Telefon (03594)7741–0 Fax (03594)7741–24 maßstäblich 5000 L Flachspeicher Anlagenzeichnung Grundbehälter Revision: Material-Nr.:...
- Seite 11 KG Rohrabzweig DN 100/100/45° ) Gummilippendichtung 2350 für Domschacht Datum: 29..02.2008 Name: Gerstenberg Roth Umwelttechnik ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Zeichn.Nr.: 15 022 001 Zeichnung nicht maßstäblich Telefon (03594)7741–0 Fax (03594)7741–24 3500 L Flachspeicher für Anlagenzeichnung...
- Seite 12 KG Rohrabzweig DN 100/100/45° ) Gummilippendichtung 2350 für Domschacht Roth Umwelttechnik Datum: 25.02.2008 Name: Gerstenberg ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Zeichn.Nr.: 15 023 001 Zeichnung nicht maßstäblich Telefon (03594)7741–0 Fax (03594)7741–24 3500 L Flachspeicher für Anlagenzeichnung...
- Seite 13 DN 100 Gummilippendichtung für Domschacht 2350 Roth Umwelttechnik Datum: 29.03.2008 Name: Gerstenberg ZNL der Roth Werke GmbH Postfach 1244; 01872 Bischofswerda Zeichn.Nr.: 15 028 001 Zeichnung nicht maßstäblich Telefon (03594)7741–0 Fax (03594)7741–24 3500 L Flachspeicher für Anlagenzeichnung Paket Haustechnik II Revision: Material-Nr.:...
