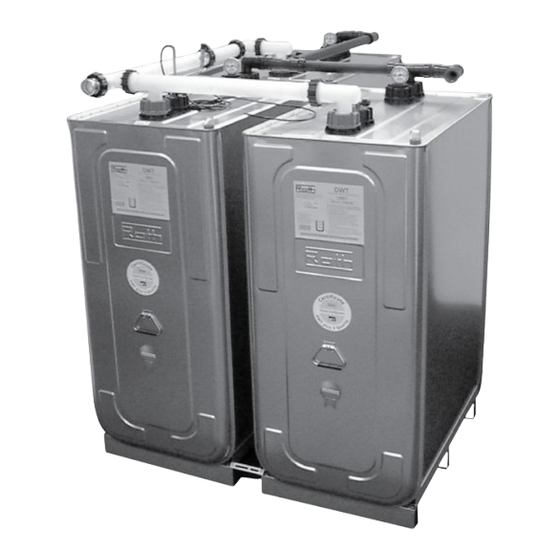

DWT plUS 3 620 l + 1000 l
Montage- und BetRieBsanleitung
installation and opeRating instRuctions
instRuctions de Montage et de seRvice
Montaggio e istRuZioni
Montage- en BedRijfshandleiding
D
GB
F
I
NL
ENERGIE- UND SANITÄRSYSTEME
ENERGY AND SANITARY SYSTEMS
SYSTEMES ENERGETIQUES ET SANITAIRES
SISTEMI ENERGETICI - SANITARI
ENERGIE- EN SANITAIRSYSTEMEN
Roth 30088-1010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roth DWT plus 3 620 l
Inhaltszusammenfassung für Roth DWT plus 3 620 l
- Seite 1 DWT plUS 3 620 l + 1000 l Montage- und BetRieBsanleitung installation and opeRating instRuctions instRuctions de Montage et de seRvice Montaggio e istRuZioni Montage- en BedRijfshandleiding ENERGIE- UND SANITÄRSYSTEME ENERGY AND SANITARY SYSTEMS SYSTEMES ENERGETIQUES ET SANITAIRES SISTEMI ENERGETICI - SANITARI...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht / Summary / Table des matières / Sommario / Inhoudstafel Deutsch itAliAno Allgemeines generale allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . .4 generale . -
Seite 3: Deutsch
DWT plUS 3 620 l + 1000 l DEUTSCh Montage- und BetRieBsanleitung einZel-, Reihen-, Block- und Winkelaufstellung Mit Max . 25 tanks füllsystem Roth füllstar ® Ø düsen 6 mm Bitte sorgfältig beachten! Zulassungen: Z-40 .21-161 · ÖtZ gWg-typ gWd 080-325; sensor Bauart B1 (ce-geprüft nach en 13616) · Mitgeltende vorschriften:... -
Seite 4: Allgemeines
(s . abb . 1) . • Für die Verbindung der Tanks untereinander nur • Bei Winkelaufstellung ist dies der erste Tank der original Roth Teile verwenden! längsten Reihe . keine der nachfolgenden Reihen • Es ist zweckmäßig, insbesondere die Leitungen darf länger sein als die vorhergehenden... -
Seite 5: Einzeltankaufstellung
Einzeltankaufstellung entnahme entlüftung Maße und Wand- abstände in mm DWt 620/1000 l Abb. 1 Es dürfen nur Füllleitungsrohre mit grünen Überwurfmuttern miteinander verbunden werden (Düse 6 mm). tank auf fußgestell aufsetzen . füllstanduhr in die einzeltank- Buchse des 3 . tankstutzen einschrauben . aufstellung füllanschluss mit Winkel-füllstück (mit sieb) und Winkel-füllrohr auf erstem tankstutzen... -
Seite 6: Einzeltankaufstellung / Reihen-, Block-, Winkelaufstellung
Einzeltankaufstellung / Reihen-, Block-, Winkelaufstellung einzeltank- vormontierte entnahme-absaugarmatur mit aufstellung grenzwertgeber auf 2 . tankstutzen aufsetzen . Winkel-entlüftungsstück mit anschlagdichtung und flachdichtung Ø 85 / Ø 68 × 3 mm auf 4 . tankstutzen aufsetzen . Änderung der Stutzenbelegung ist möglich, bitte dabei beachten, dass im Füllstutzen im- mer das mitgelieferte Tauchrohr montiert ist! Reihen- (bis 5 tanks),... - Seite 7 Reihen-, Block-, Winkelaufstellung Reihen- (bis 5 tanks), Bei einreihiger tankaufstellung entnahmeleitung Block- (2-25 tanks) mit Grenzwertgeber und Sicherheitsventil mit Ent- nahmeanschluss vormontieren. und Winkelaufstel- lung (3-14 tanks) Bei mehrreihiger tankaufstellung zuerst entnah- meleitungen für die Reihen ohne grenzwertgeber vormontieren. entnahmeleitung auf die 2 . stutzenreihe aufsetzen, dabei sammelarmatur mit grenzwertgeber auf den 1 .
- Seite 8 Reihen-, Block-, Winkelaufstellung Reihen- (bis 5 tanks), nur bei einreihiger Aufstellung! Winkel-ver- Block- (2-25 tanks) teilerrohr und füllanschluss montieren, o-Ringe und Winkelaufstel- einfetten . lung (3-14 tanks) nur bei einreihiger Aufstellung! Winkel-sam- melrohr und anschlagdichtung für entlüftungsan- schluss montieren . die einreihige tankanlage ist nun fertig montiert .
-
Seite 9: Entnahme Bei Dwt Block-Aufstellung (Schematisch)
Reihen-, Block-, Winkelaufstellung Reihen- (bis 5 tanks), Entnahme bei DWT Block-Aufstellung (schematisch) Block- (2-25 tanks) und Winkelaufstel- lung (3-14 tanks) Pos. des Schnellschluss-Absperrventil Schnellschluss-Absperrventil (Anschluss für Einstrangsystem) bei 5 Tankreihen bei 4 Tankreihen bei 3 Tankreihen bei 2 Tankreihen bei 1 Tankreihe Befüllung Grenzwertgeber 1. - Seite 10 Reihen-, Block-, Winkelaufstellung Reihen- (bis 5 tanks), Entnahmesammelleitung mit Sicherheitsventil vor- Block- (2-25 tanks) montieren (saugrohr entsprechend packzettel des und Winkelaufstel- Blockzubehör halbieren) und … lung (3-14 tanks) … an die freien enden der entnahmeleitung der Tankreihen anschließen. Sicherheitsventil vormon- tieren (lage der sammelarmatur mit sicherheits- ventil nach Abb.
- Seite 11 Reihen-, Block-, Winkelaufstellung Reihen- (bis 5 tanks), … in die freien enden der entlüftungsleitung der Block- (2-25 tanks) tankreihen einstecken . und Winkelaufstel- lung (3-14 tanks) fertig montierte leitungssysteme (Beispiel Block- aufstellung 4 stück dWt plus 3 1000 l) . sammel-entlüftungsleitung für Winkelaufstellung wie abgebildet (Beispiel 3 Tanks) vormontieren, sowie …...
- Seite 12 Reihen-, Block-, Winkelaufstellung Reihen- (bis 5 tanks), Block- (2-25 tanks) Entnahme bei DWT L-Aufstellung (schematisch) und Winkelaufstel- lung (3-14 tanks) Schnellschluss-Absperrventil Schnellschluss-Absperrventil Pos. des Schnellschluss-Absperrventil Pos. des Schnellschluss-Absperrventil (Anschluss für Einstrangsystem) (Anschluss für Einstrangsystem) bei 3 Tankreihen bei 3 Tankreihen bei 2 Tankreihen bei 2 Tankreihen Grenzwertgeber...
- Seite 13 Reihen-, Block-, Winkelaufstellung Pos. Bezeichnung Reihen- (bis 5 tanks), 1 dWt 620 l/1000 l, komplett Block- (2-25 tanks) 2 Winkel-füllrohr „füllstar“, kom- und Winkelaufstel- plett mit Muttern, o-Ring und lung (3-14 tanks) sicherungsring 3 t-füllrohr „füllstar“ 780 mm, komplett mit Muttern, o-Ring und sicherungsring 4 Winkel-verteilerrohr „füllstar“, komplett mit Muttern, o-Ring...
- Seite 14 Notizen...
- Seite 26 Notes...
- Seite 38 Notes...
- Seite 50 Note...
- Seite 62 Aantekeningen...
- Seite 63 Aantekeningen...
