* gültig für DWT 620 l
** gültig für DWT 750 l/1000 l
[...] gültig für DWT 1500 l
[Maße in mm]

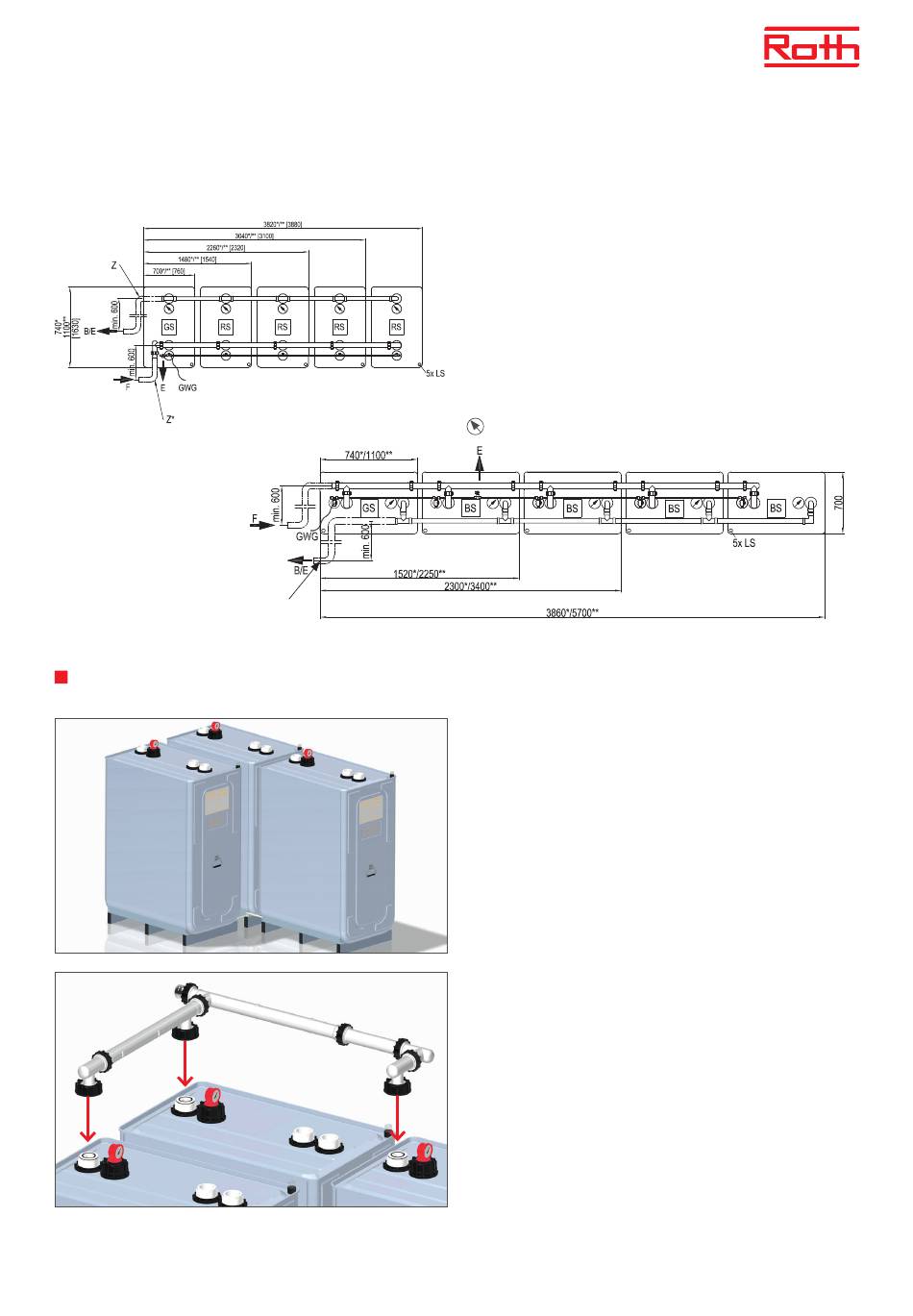

Winkel L-Aufstellung (Füllstar® 12 mm Düse)
DWT 620/ 750/ 1000 l (Varianten: L2), aufbauend auf der Reihenaufstellung
Z
Legende:
F = Füllanschluss
E = Entnahme
B/E = Be-/Entlüftung
GWG = Grenzwertgeber
LS = Leckagesonde
GS = Grundeinheit (Schnellfüllsystem)
RS = Erweiterung Reihe
BS = Erweiterung Block
Schnellfüllsystem
Z = Entlastungsbogen/Etagenbogen (waagerechter Einbau)
Z* = unter Einbeziehung des Winkel-Verteilerrohres Füllstar®
= Füllstandanzeiger
1. Tanks auf Fußgestelle aufsetzen, Füllstandanzeiger in die
Buchsen des dritten Tankstutzens einschrauben.
2. Das vormontierte T-Verteilerrohr mit Füllrohrverlängerung
sowie T-Füllrohr der Füllleitung Füllstar® auf den vierten
Stutzen des Tanks montieren, dabei darauf achten, dass der
Stutzen mit jeweils einem Tauchrohr belegt ist, Montage des
Füllanschlusses LORO-X DN50 an die Füllleitung.
