Mögliche Aufstellvarianten Winkel- L Bzw. Stufenaufstellungen Mit Schnellfüllsystem Füllstar® 12 Mm Düse; Mögliche Aufstellvarianten Winkel- L Bzw. Stufenaufstellungen Mit Füllsystem Füllstar® 6 Mm Düse - Roth KWT 750 l-C Montage- Und Bedienungsanleitung

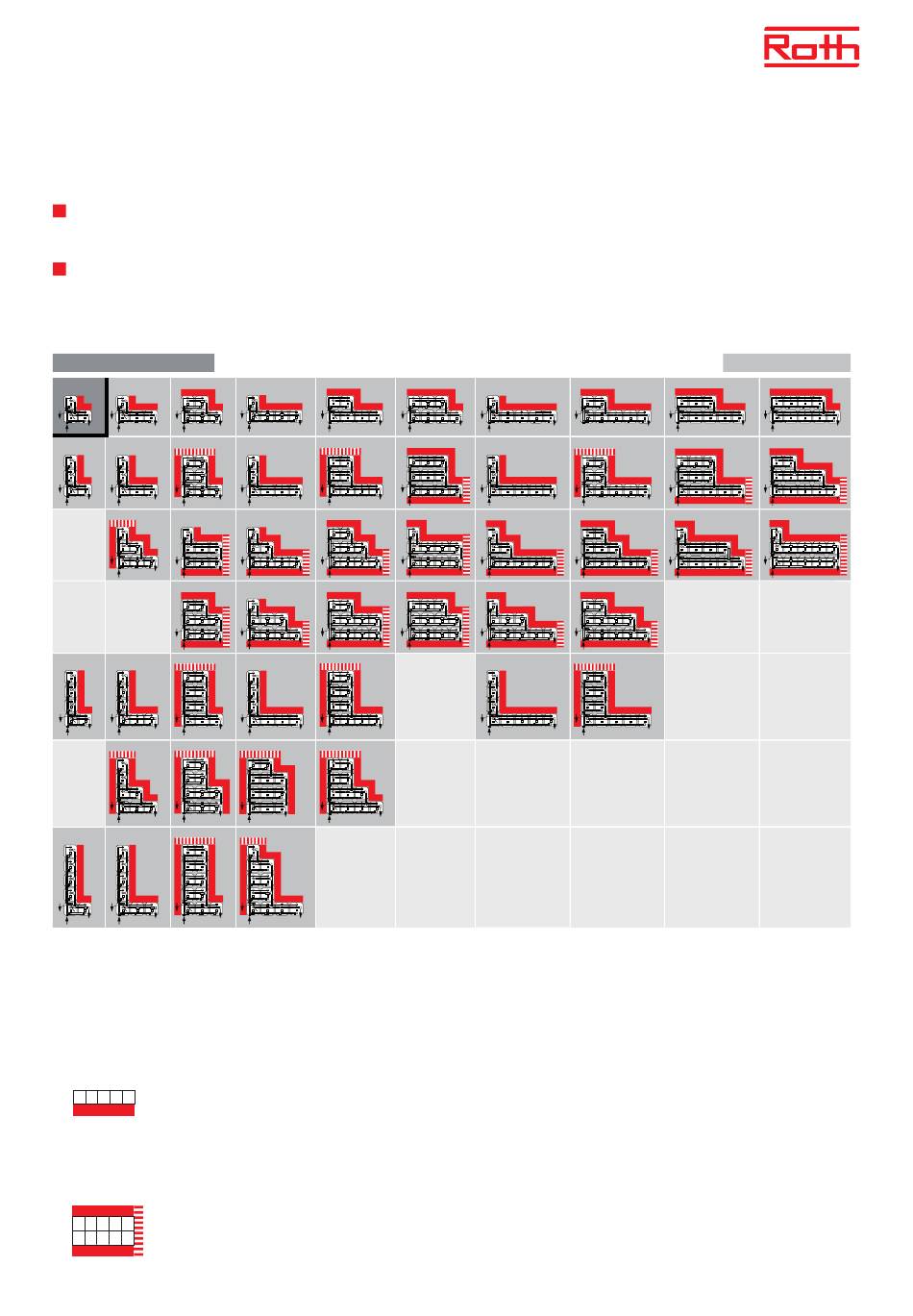

Mögliche Aufstellvarianten Winkel- L bzw. Stufenaufstellungen mit Schnellfüllsystem Füllstar
> KWT 750/ 1000 l-C (Variante: L2)
Mögliche Aufstellvarianten Winkel- L bzw. Stufenaufstellungen mit Füllsystem Füllstar
> KWT 750/ 1000 l-C (Varianten: L3 bis L51)
Neue Wandabstandsregelung für ROTH KWT-L
Montageschritte aufbauend auf der Block- und Winkel L-Aufstellung Füllstar® 12 mm Düse
Schnellfüllsystem Füllstar ® Düse 12 mm
L2 L6 D50;S L12 D50;S
L3 D50;S L7 D50;S L13 D50;S
L8 D50;S L14 D50;S
L15
L4 D50;S L9 D50;S L16 D50;S
L10 L17 L17
D50;S
D50;S
L5 D50;S L11 L18 D50;S
Anforderungen/Legende: Wand- und Deckenabstände
> Bei mehrreihiger Aufstellung ist für eine ausreichende Beleuch
tung der Räume zwischen den Tanks zu sorgen.
> Jeder Tank muss von mindestens einer Seite von einem 40 cm
breiten Gang aus erreichbar sein. Ein 40 cm breiter Gang an
einer Längsseite und 5 cm Wandabstand an den anderen Seiten.
> 2 je 40 cm breite Gänge an beiden Längsseiten, beide Gänge
müssen zugänglich sein und 5 cm Wandabstand an den ande-
ren Seiten haben. Die schraffierte Fläche ergibt sich aus
Gründen der Zugänglichkeit.
L19 D50;S L26 D50;S
L20 D50;S L27 D50;S
L21 D50;S L28 S
S L22 D50;S L29 S
L23 D50;S L30 D50;S
S L24 L24 L31 L31 D50;S
S
D50;S
L25
L32 D50;S L36 D50;S
L33 S L37 D50;S
L34 S L38 S
L35 S L39 S
L40 D50;S
> D50: Abstand Decke – Tankscheitel >50 cm
> S: Sicherheitseinrichtung (mechanische oder elektroni-
sche Leckageerkennungssystem, Grenzwertgeber und
Füllstandbegrenzer/-sensor) müssen für die Kontrolle/Prüf-
barkeit auf Funktionsfähigkeit erreichbar sein (maximaler
Abstand vom Gang 1,25 m, größere Abstände sind zulässig,
wenn die durch Personen zu erwartende Lasten durch den
Tank oder eine Stützkonstruktion ausgehalten werden und
die Sicherheitseinrichtungen nicht auf andere Art und
Weise kontrollierbar/prüfbar sind).
6 mm Düse
®
Füllsystem Füllstar
L46
L41 D50;S D50;S
L42 D50;S L47 S
L43 S L48 S
L44 S
L45 D50;S
12 mm Düse
®
® Düse 6 mm
L49 D50;S
L50 S
L51 S
