Baugruppenübersicht Reihenaufstellung - Roth DWT plus 3 1000 l Montage- Und Bedienungsanleitung

Aufstellung und Montage

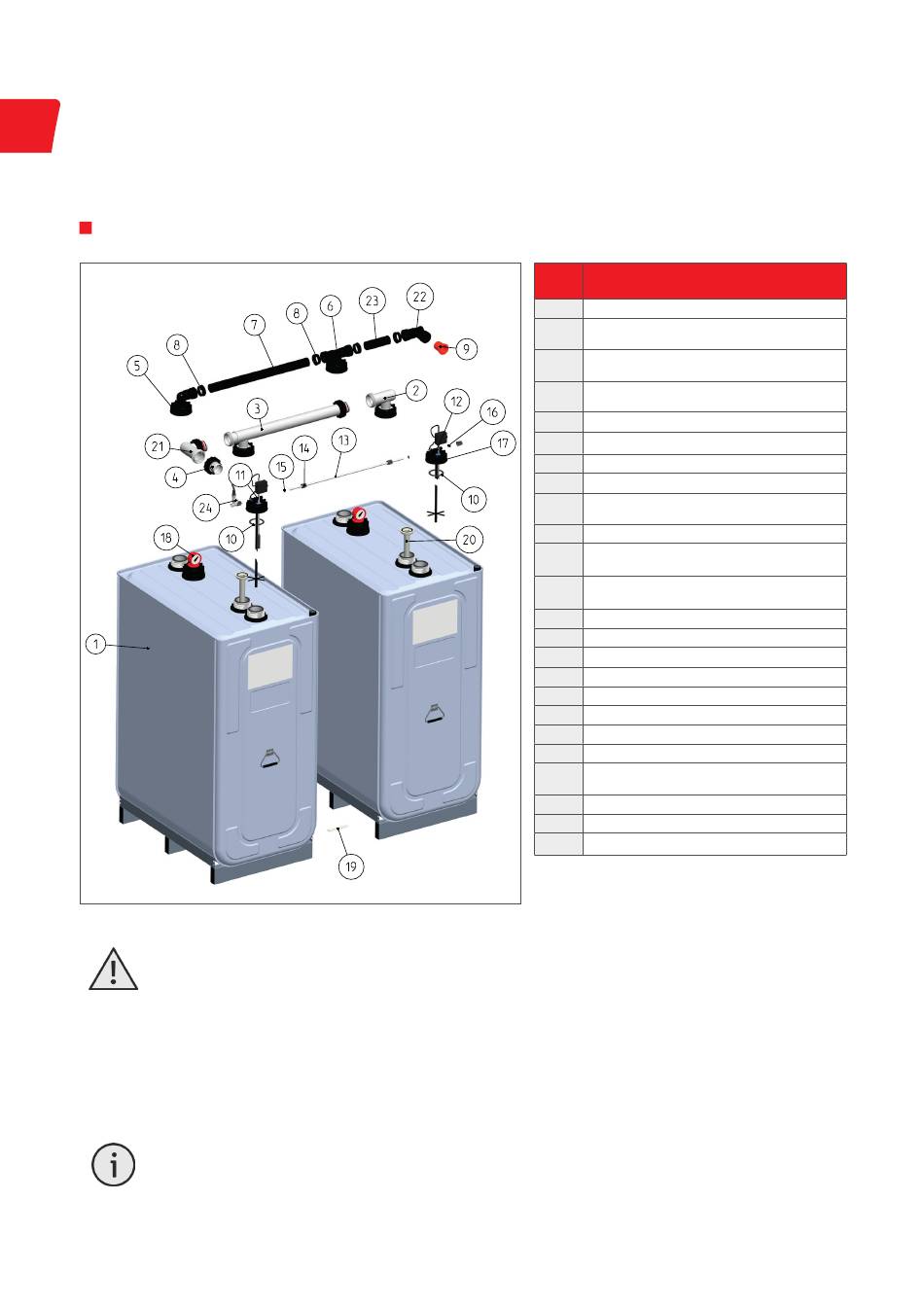

Baugruppenübersicht Reihenaufstellung
> Es dürfen nur Füllleitungen mit gleichem Düsen-
durchmesser eingesetzt werden.
> Die Muttern der Füllrohre nicht mit Rohrzange
anziehen; kräftiges Anziehen von Hand (mit Schutz-
handschuhen) ist ausreichend.
> Alle Verschraubungen nach der Vormontage
endgültig festziehen! Während und nach dem ersten
Befüllen alle Verschraubungen auf Dichtheit prüfen
und eventuell nachziehen.
Änderung der Stutzenbelegung ist möglich!
Bitte dabei beachten, dass im Füllstutzen immer das mitgelieferte Tauchrohr montiert ist und die vorgenannten Vor-
schriften (Wand- und Deckenabstände, ausreichende Zugänglichkeit der Sensoren und Anlagenteile) eingehalten werden.
10
Position Artikelbeschreibung
1 DWT plus 3 komplett mit Fußgestell
2 Winkel-Füllrohr Füllstar®, komplett mit Muttern,
O-Ring und Sicherungsring
3 T-Füllrohr Füllstar® 780 mm, komplett mit Muttern,
O-Ring und Sicherungsring
4 Füllanschluss LORO-X DN50 (alternativ G2") komplett
mit Füllrohrmutter, O-Ring und Sicherungsring
5 Winkel-Entlüftungsstück, komplett mit Überwurfmutter
6 T-Entlüftungsstück, komplett mit Überwurfmutter
7 Zwischenstück (Entlüftung) 730 mm
8 Dichtung Nr. 8 (Doppellippendichtung)
9 Anschlagdichtung für LORO-X DN40 (alternativ
Entlüftungsstück G1 1/2")
10 Flachdichtung Ø 85/ Ø 68 x 3 NBR
11 Entnahme-Sammelarmatur mit Grenzwertgeber und
Grundbausatz F-Stop
12
Entnahme-Absaugarmatur mit Verbindungseinheit und
Füllstandsensor
13 Entnahmerohr 10 x 1 x 760 mm
14 Rändelmutter M18 x 1,5
15 O-Ring Ø 9,2 x 3,5
16 Endstopfen
17 Überwurfmutter
18 Füllstandanzeiger (bei DWT plus 3 serienmäßig)
19 Abstandhalter Reihenerweiterung
20 Tauchrohr
21 Winkel-Verteilerrohr Füllstar®, komplett mit Muttern,
O-Ring und Sicherungsring
22 Winkel-Sammelrohr Entlüftung
23 Zwischenstück (Entlüftung) 150 mm
24 Entnahme-Schnellschlussventil (für Direktmontage)
> Es wird empfohlen alle Verschraubungen in regel-
mäßigen Abständen (z. B. vor jeder 2. Befüllung) zu
kontrollieren und ggf. nachziehen.
> max. Entnahmemenge 60 l/h
> Nur Einstrangverrohrung/Entnahmesystem nicht
kommunizierend.
> Bei Bedarf (z. B. Ölschlamm) Saugschlauch kürzen
(min. 50 mm über Tankboden).
