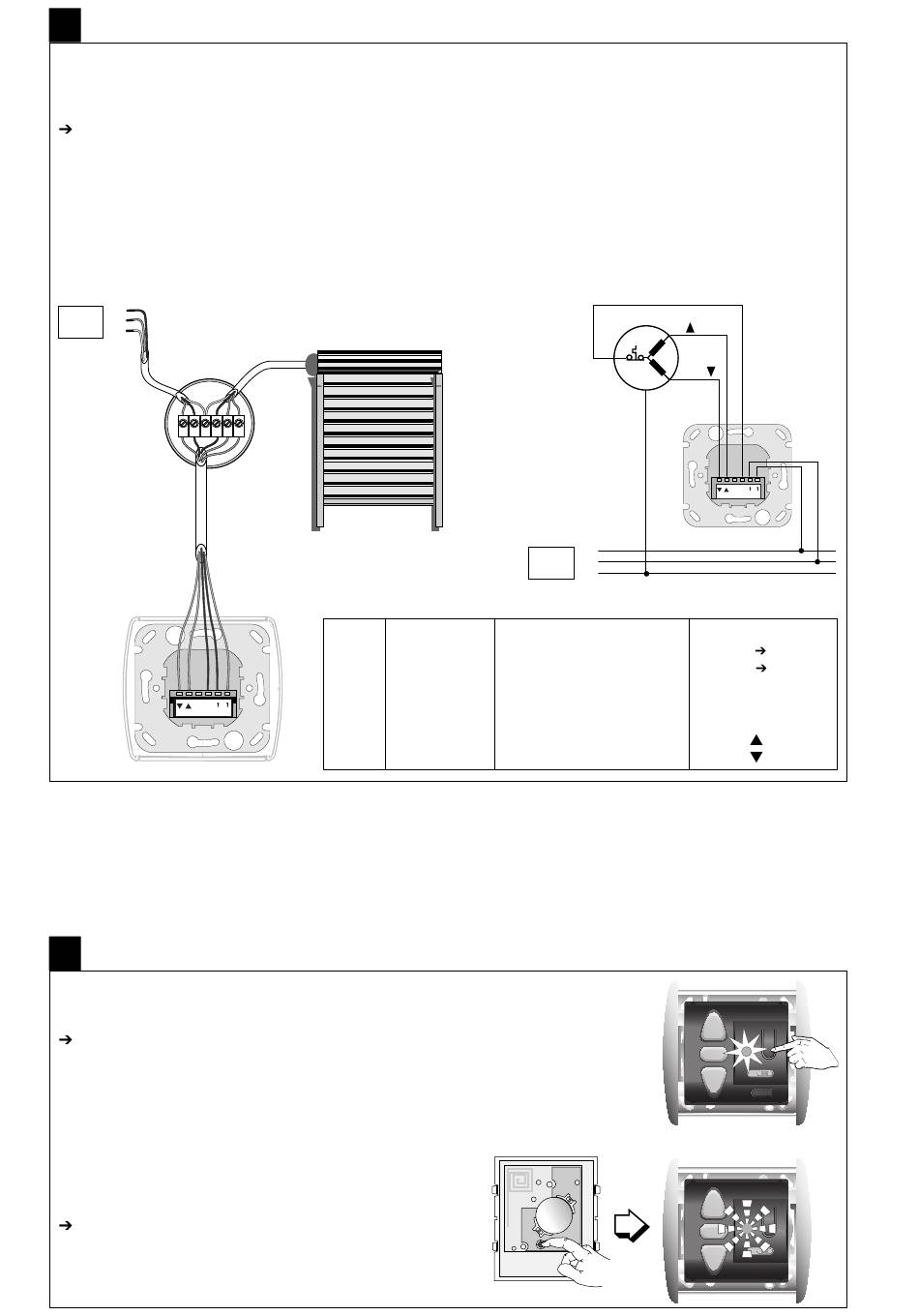

B CÂBLAGE
Le Centralis Uno RTS (récepteur) peut être utilisé en combinaison avec tous les opérateurs standard de Somfy. Le câbla-
ge devra être effectué conformément au schéma de montage ci-dessous.
Veuillez également respecter les prescriptions en vigueur pour les installations électriques et tenir compte des points suivants:
Ne fixez pas le récepteur RTS sur des pièces métalliques (ceci pourrait déranger la transmission des ondes radio-
électriques).
• Distance minimale entre le récepteur et l'émetteur: 30 cm.
• Distance minimale entre deux récepteurs: 20 cm.
• Débranchez l'appareil avant d'exécuter les travaux.
• Veillez à ne produire aucune charge électrostatique. Celle-ci pourrait endommager les composants électroniques.
• Veillez à ce qu'aucune traction ne s'effectue sur les bornes après l'installation.
• N'oubliez pas le conducteur de terre.
L
Réseau N
PE
3
Programmation:
C

MONTAGE INITIAL

• Placer le commutateur 0/AUTO en position «Auto»
• Appuyer sur la touche de programmation du Centralis Uno RTS jusqu'à ce que
la LED s'allume.
Le Centralis Uno RTS est alors placé en mode de programmation pendant une
minute et est prêt à recevoir l'adresse d'un dispositif de commande (au bout
d'une minute la LED s'éteint).
C.1 Avec une commande RTS (Centralis RTS; Telis)
• Appuyer brièvement sur la touche de programmation de la
commande RTS.
La LED du Centralis Uno RTS clignote et signale ainsi que
l'adresse de l'émetteur est mémorisée dans le récepteur.
Le récepteur quitte alors automatiquement le mode de pro-
grammation.
1 2 3 4 5 6
Bornes Alimentatin
1
2
3
N N L
4
5
6
Opérateur LT
Réseau N
Opérateur
Phase L
Neutre N bleu
Conducteur PE Conducteur (jaune/verte)
de protection de protection
Comun (bleu)
MONTÉE (noir ou marron)
DESCENTE (noir ou marron)
3V
LITHIUM
CR2430
+
MONTÉE
N
DESC.
PE
N N
L
PE
Centralis Uno RTS
L
N
N
L
P
R
O
G
MODE
P
R
O
G
