DR5052 DIGITURN
Stand 2018.12.14

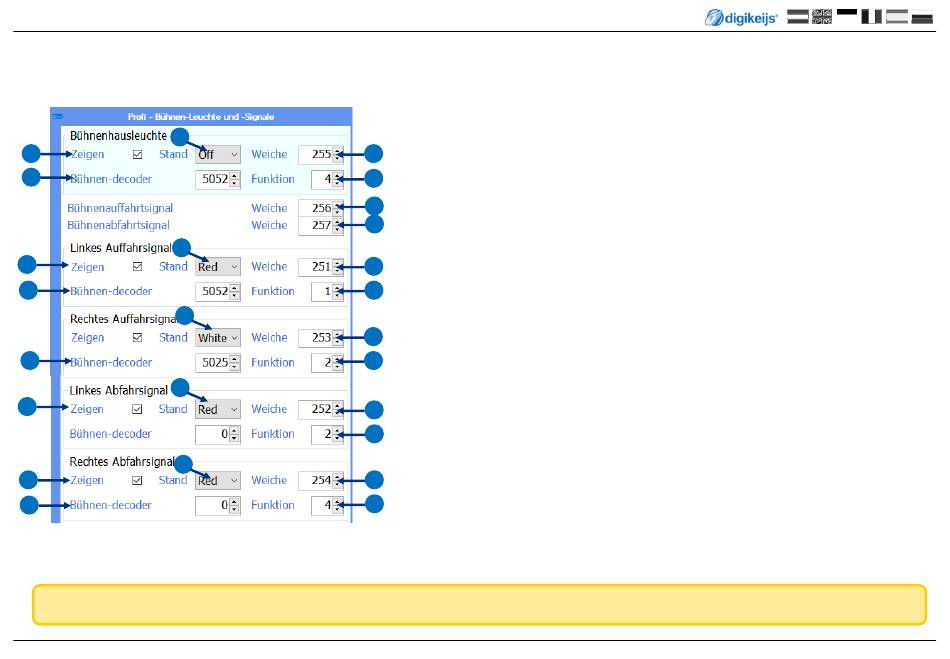

4.8.3 Einstellungen Profi Decoder der Bühne für Beleuchtung und Signalsteuerung.
Hier werden die Funk3onen zugeordnet welche der eingebaute Lokdecoder steuern soll.
9
8
1
9
8
1
9
1
9
8
9
8
1
Der Umbausatz ist leider noch nicht verfügbar. Wir arbeiten dran! Wenn alles planmäßig läuB wird der Umbausatz im 2. Quartal 2019 verfügbar sein.
www.digikeijs.com ® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
1) Basisadresse des Lokdecoders der in der Bühne verbaut ist.
2) Weichenadresse welche die Beleuchtung schaltet.
2 3) Decoder Funk3on (Fx) welche der Beleuchtung zugeordnet ist.
4) Sobald sie Weichenadresse auf „gerade" gesetzt wird, schaltet automa3sch das
3
entsprechenden Ausfahrtsignal der Bühne auf SH1 sobald die Posi3on erreicht
wird und die Bühne steht. Abbiegend stellt das Signal auf SH0.
4
5) Sobald sie Weichenadresse auf „gerade" gesetzt wird, schaltet automa3sch das
5
entsprechenden Abfahrtsignal der Bühne auf SH1 sobald die Posi3on erreicht wird
und die Bühne steht. Abbiegend stellt das Signal auf SH0.
6
6) Weichenadresse die das Signal schaltet.
7
7) Decoder Funk3on (Fx) welche dem Signal zugeordnet ist.
8) Mit setzen des Hakens wird die nebenstehende Funk3on ak3viert und damit
schaltbar.
6
9) Grundstellung der entsprechenden Funk3on nach dem Einschalten der Versor-
gungsspannung.
7
6
7
6
7
