DR5052 DIGITURN
4.12.1 ext88N zum steuern der Drehscheibe verwenden
Mit der DR5052 besteht die Möglichkeit, über am S88N Bus (DR4088GND, 4088OPTO), angeschlossenen Rückmeldemodule einfach die Drehscheibe zu steuern.
Für diese Funk3on sind die 8x16 Rückmeldeeingänge (insgesamt also maximal 128 Rückmelder) am S88N Bus des DR5052 vorgesehen. Wenn diese Funk3on ge-
nutzt wird ist zu beachten das die Rückmeldemodule, die für den Anschluss von Taster bzw. Schaltern genutzt werden, immer direkt und als erstes am S88N Bus der
DR5052 angeschlossen werden!
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2018.12.14
1
2
3
4
5
6

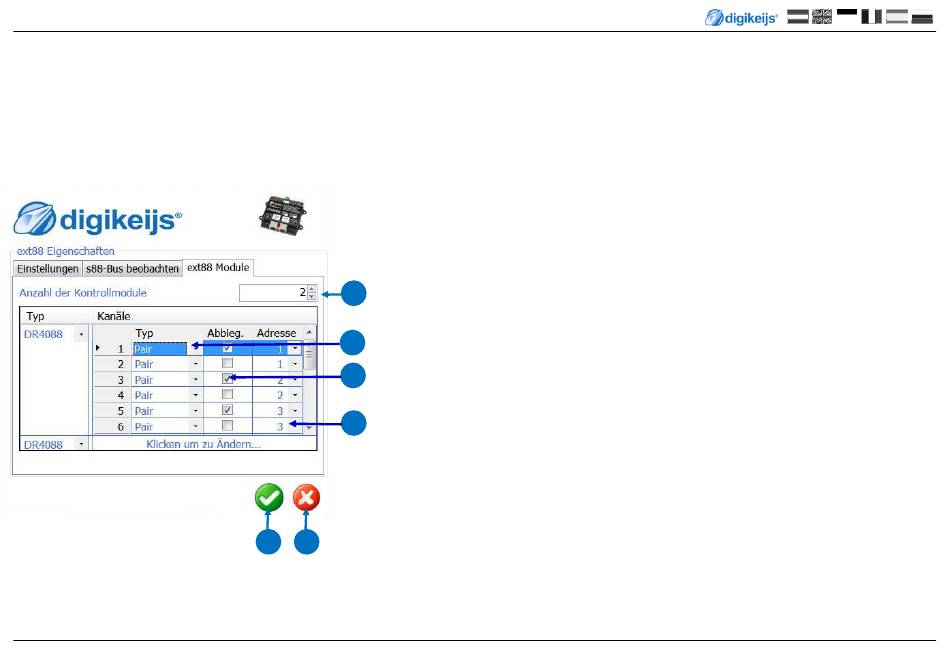

1)
Anzahl der Rückmeldemodule die für Taster bzw. Schalter verwendet werden sollen.
2)
Funk3onsauswahl wie der Rückmelder verwendet werden soll.
'Pair'
Zwei Taster pro Adresse, insgesamt zwei Eingänge werden vom DR4088 benö3gt.
Herkömmliche Adressensteuerung mit den Tasten 'Rot' und 'Grünen'
'Toggle' Ein Drucktaster pro Adresse, ein Eingang wird am DR4088 benö3gt.
Der Begriff Toggle bedeutet:
Taster drücken, Adresse schaltet von „gerade auf gebogen".
Taster nochmals drücken, Adresse schaltet von „gebogen auf gerade".
'OnOff' Ein Kippschalter pro Adresse, ein Eingang wird am DR4088 benö3gt.
'OnOff' bedeutet:
Kippschalter Ein, „Adresse gebogen".
Kippschalter Aus, „Adresse gerade".
Die DR5000 schaltet die Adresse um sobald sich die Schalterstellung ändert.
3)
Auswahl wie der Magnetar3kel schalten soll.
4)
Adresse des Magnetar3kels welcher geschaltet werden soll.
Wurde die Funk3on 'Pair' ausgewählt muss die Adresse zweimal (einmal für die Taster rot
und einmal für die Taste grün) eingetragen werden.
5)
Aktuelle Einstellungen übernehmen
6)
Abbrechen
P 33
