DR5052 DIGITURN

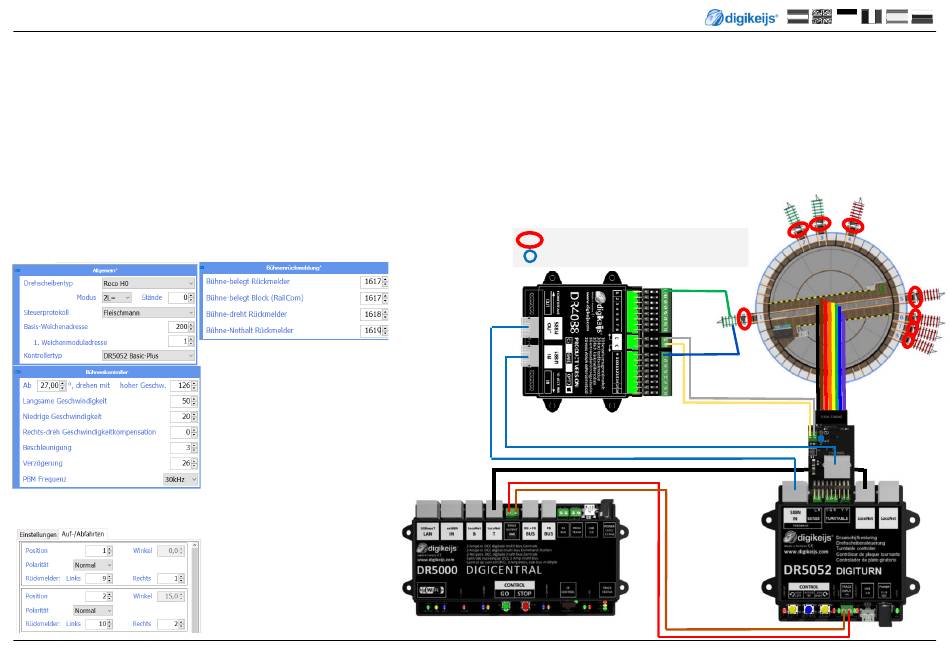

6.6 DR5052 Basic-Plus für ROCO® H0,TT DS, 2-Leiter Gleis
Wird der DR5052 in der Plus Version verwendet sind keinerlei Umbauten an der Drehscheibe erforderlich! Es dürfen auf keinen Fall die Kontaktlaschen an der Drehscheibenbühne
enRernt werden. Außerdem ist es wich3g das die Gleisanschlüsse beidsei!g isoliert (getrennt) von den Schuppengleisen werden. Die Schuppengleise können entweder über Rück-
meder oder direkt von der Zentrale aus, mit Gleisspannung versorgt werden. Über LocoNet werden diverse Informa3onen (RailCom® Infos, Rückmelder, Steuerungskommandos) mit
der Zentrale ausgetauscht.
Zusätzliche Rückmelder: Für das Drehen ohne „Klacken", die interne Posi3onsrückmeldung und für ein genaues Bremen und Anhalten ist das Set DR5052-EXT erforderlich. Der im Set
enthaltener Rückmelder ermöglichen es dem DR5052 die genau Posi3on der Drehscheibenbühne zu erkennen und entsprechend zu reagieren. Es müssen alle Gleisanschlüsse mit Rück-
meldern ausgesta4et werden. Im DR5052-EXT Set ist ein DR4088-OPTO enthalten. Damit können 8 Gleisanschlüsse überwacht werden. Bei mehr als 8 Gleisanschlüssen sind noch wei-
ter DR5052-EXT nö3g um auch alle Gleisanschlüsse überwachen zu können. Diesen werden dann einfach als Erweiterung mit dem letzten
DR4088-OPTO verbunden. Um die Roco® Drehscheibe betreiben zu können wird die Adapter Pla!ne DR5052-R benö3gt.
Diese Einstellungen sind für den Betrieb nö3g.
Siehe Punkt 4.8
Die Einstellungen der Gleisanschlüsse sind ebenfalls nö3g!
Siehe Punkt 4.9 und Punkt 4.10
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2018.12.14
Notwendige beidsei3ge Gleistrennung
Jumperstellung beachten!
DR4188-DC
DR5052-R
P 43
