Interner ISDN-Anschluss der T-Concept XI321
!
Die Leitungslänge kann bis zu 120 m bei Drahtdurchmesser 0,6 mm be-
tragen. Die Länge der ISDN-Anschlussleitungen, von den ISDN-An-
schlussdosen zu den ISDN-Endgeräten, darf 10 Meter nicht überschrei-
ten
Die Leitungslängen gelten für das Kabel I-Y(St)Y2x2x0,6. Mit anderen
Kabeltypen sind auch größere Reichweiten möglich. Beachten Sie,
dass die Ummantelung der Kabel nicht länger als 10 cm entfernt wird
!
und die Verseilung der Adern bis zur Anschlussdose beibehalten wird.
Es können bis zu 12 ISDN-Anschlussdosen in einem Bus (er wird auch
»Kurzer passiver Bus genannt«) angeschlossen werden, einschließlich
!
der 2 in der Telefonanlage vorgeleisteten ISDN-Anschlussdosen.
Sie können bis zu 8 Endgeräte anschließen, je 2 aus einem internen
Bus gespeist und 6 extern gespeist (mit eigenem Netzteil). Davon kön-
nen zwei ISDN-Endgeräte gleichzeitig in Betrieb sein (z.B. mit zwei Tele-
fonen können Sie auf einem Bus gleichzeitig intern oder extern telefo-
!
nieren).
Die Telefonanlage stellt am internen ISDN-Anschluss ca. 2,5 W Speise-
leistung zur Verfügung. Lesen Sie in der Bedienungsanleitung Ihrer
Endgeräte nach, wieviel Speiseleistung die Endgeräte benötigen. Sie
können dann möglicherweise mehr als 2 intern gespeiste Endgeräte an-
!
schließen.
Als interne Rufnummern sind für den internen ISDN-Anschluss 20...27
!
voreingestellt.
In der letzten am ISDN-Bus installierten ISDN-Anschlussdose müssen
die 100 Ohm Abschlusswiderstände angeschlossen werden.
Anschluß für
ISDN-Endgeräte
a2 a1 b1 b2
1a
2a 2b
1b
IAE

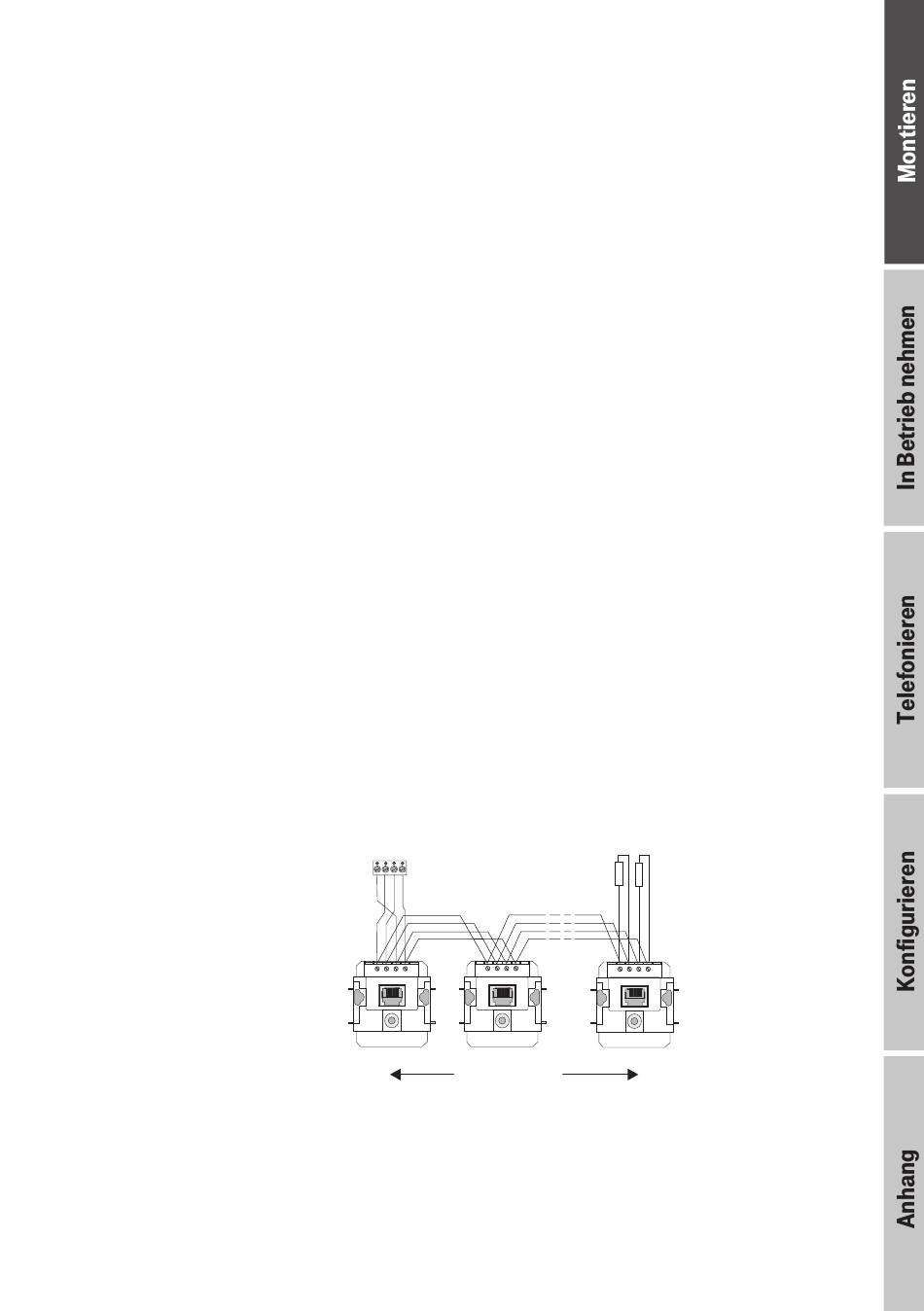

Bild 8:
Schaltung der externen ISDN-Anschlußdosen
Das Bild zeigt, wie die externen ISDN-Anschlussdosen an die Anschluss-
klemmen »Anschluss für ISDN-Endgeräte« angeschaltet werden müssen.
Abschlußwiderstände in der letzten
ISDN-Anschlußdose
2x 100 Ohm 0,25 W
1a 1b 2a 2b
1a 1b 2a 2b
IAE
IAE
Interner ISDN-Bus
max. 120 m
11
