Externer ISDN-Anschluss

Infobox
8
Der Stecker der ISDN-Anschlussschnur ist nach dem Stecken in die
ISDN-Anschlussdose verriegelt. Zum Entriegeln drücken Sie auf den klei-
nen Hebel am ISDN-Stecker und ziehen den Stecker gleichzeitig heraus.

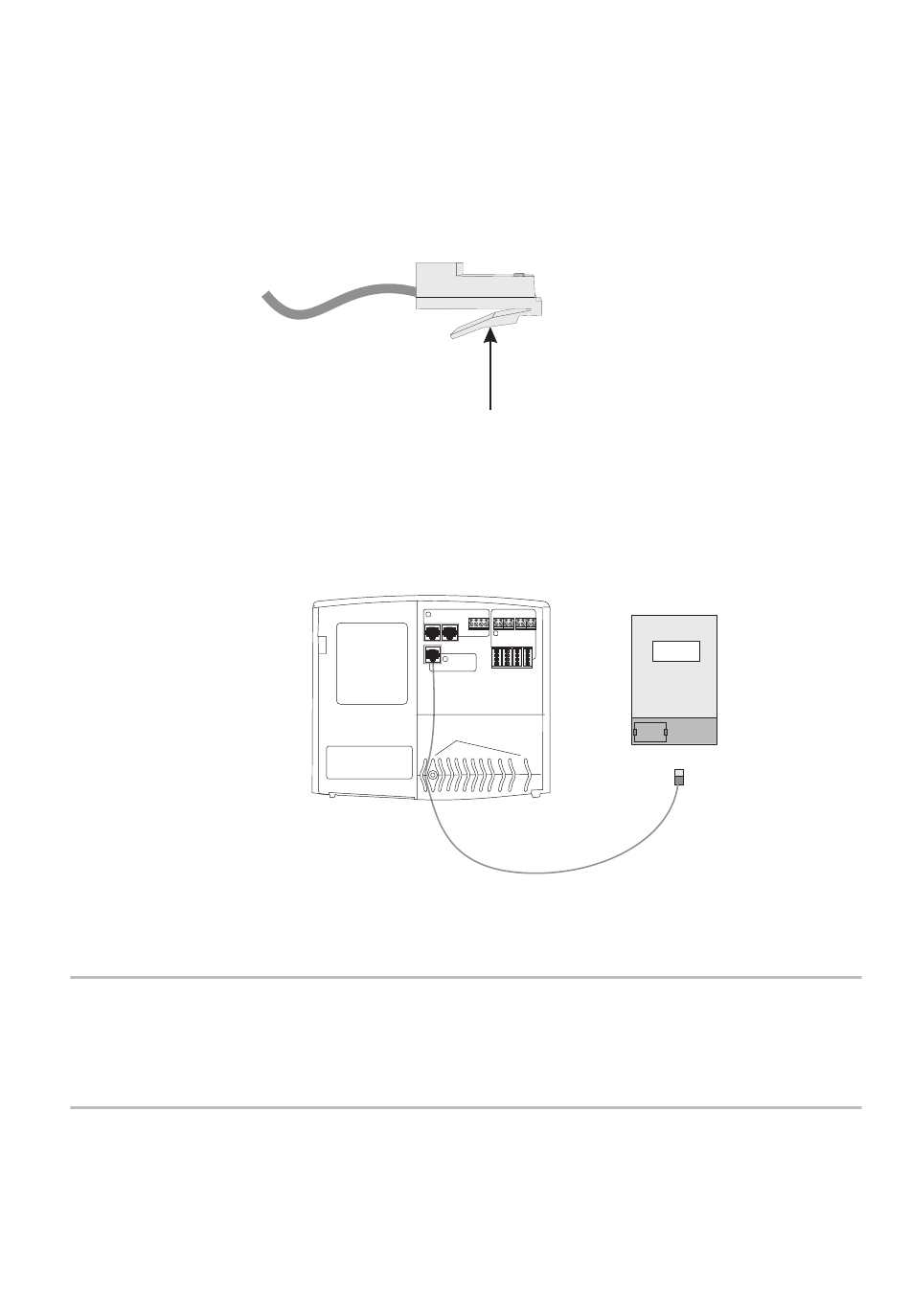

Bild 3: ISDN-Stecker
Der Anschluss der Telefonanlage erfolgt über die mitgelieferte ISDN-An-
schlussschnur direkt am NTBA.
Bild 4: Anschluß der Telefonanlage am NTBA
Die 230 V Stromversorgung des NTBA muss für die T-Concept XI321 nicht
~
eingeschaltet sein.
Die 230 V Stromversorgung des NTBA muß für die T-Concept XI321 nur
~
eingeschaltet sein, wenn am externen ISDN-Bus Endgeräte angeschlossen
sind.
Anschluß für 1 2 3 4
B
a 2a 1b 1 b 2
ISDN-Endgeräte
A Anschluß für
analoge Endgeräte
1 2 3 4
C ISDN-Extern
zum NTBA
Kabelarretierung
ISDN-Anschlußschnur
Netzabschlußgerät
NTBA
